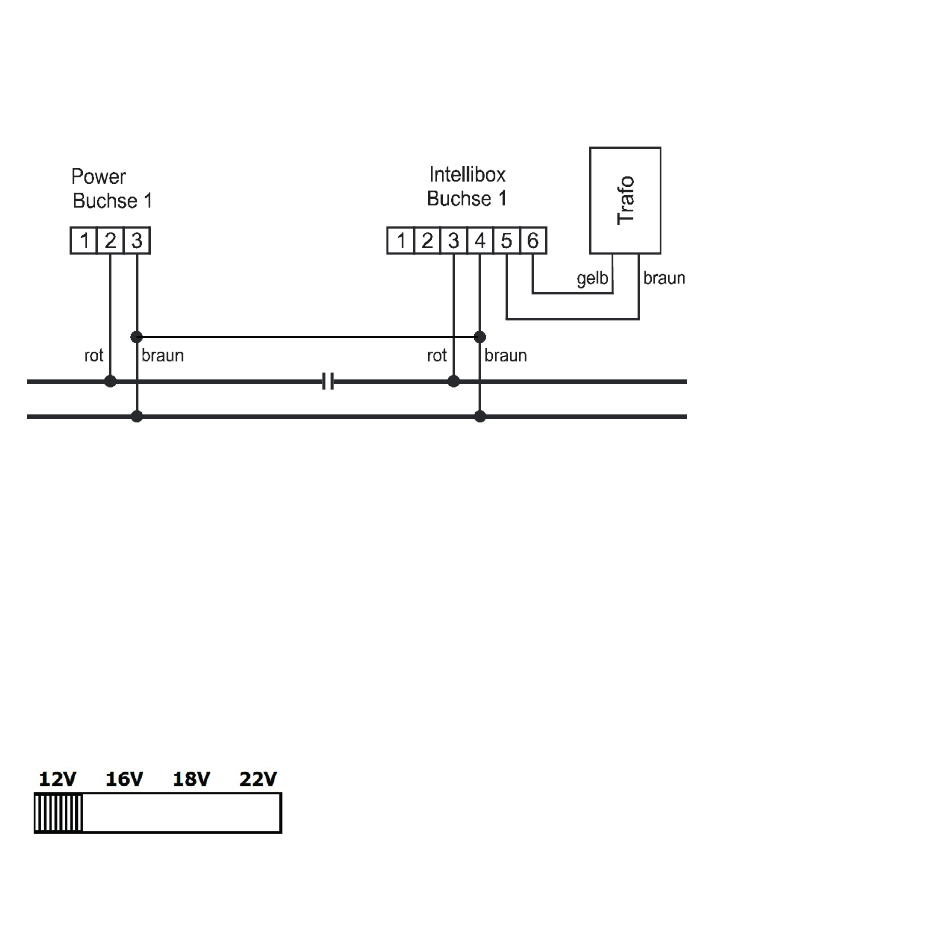

Booster und der Zentrale miteinander verbunden werden. Geschieht dies nicht, so kann
der Booster-Steuerausgang der Digitalzentrale zerstört werden, wenn die Gleisabschnitte,
die von Intellibox und Booster gespeist werden, gegenseitig verpolt sind und die dazwi-
schenliegende Trennstelle überfahren wird.
22, 40, 70
Anschluß Netzteil (im Lieferumfang enthalten)
Power 22, 40 an die Buchse 7. Beim Power 70 zwei Netzteile an die Buchsen 7+7a.
Wir empfehlen für folgende Spurgrößen folgende Spannungen am Netzteil ein zu stellen
22 V Spur 1, Spur IIm (G)
18 V
für Spur H0 (3-Leiter) und Spur 0
16 V für Spur H0, N und Spur TT
12 V für Spur Z
Die gewünschte Spannung wird über den Schiebeschalter am Netzteil eingestellt.
Der Schiebeschalter des Netzteils hat 4 Stellungen.
Beim Power 70 sind beide Netzteile anzuschließen und auf die gleiche Spannung
einzustellen. Das Netzteil des Power 22 hat eine fest eingestellte Spannung von 16 V.
