5.5 Inbetriebnahme

Teach-Variante:
Dowel Teaching Tool
ACHTUNG
Beschädigung des Produkts möglich!
Beim Entgraten von Innenecken oder Innenradien kann das
Produkt beschädigt werden, wenn der Frässtift zwei Kanten
gleichzeitig berührt.
Beim Einlernen darauf achten, dass der Frässtift nie zwei
•
Kanten gleichzeitig berührt.
Der Innenradius eines Grats darf nie kleiner als das 1,5-fache
•
des Durchmessers des gewünschten Frässtifts sein.
Nach dem Einlernen die Vorschubgeschwindigkeit erhöhen
•
und darauf achten, dass der Frässtift zwar ausgelenkt wird,
aber weiterhin mit der Werkstückfläche in Kontakt bleibt.
Frässtift
Gewüschter
Berührungs-
punkt mit Grat
Für den Teach-Vorgang Motor ausschalten und den
■
Luftanschluss Ausgleich mit 0.35 bar beaufschlagen.
1. Einen Zentrierstift anstelle eines Frässtifts in die Spannzange
einsetzen.
Der Durchmesser des Zentrierstifts entspricht dem
✓
Schaftdurchmesser des gewünschten Frässtifts.
Die Kante des Zentrierstifts bündig zum Grat am Werkstück
✓
einstellen.
Der Durchmesser des Frässtifts ist nur so viel größer als der
✓
des Zentrierstifts, dass der Ausgleich des Produkts diesen
Unterschied ausgleichen kann.
2. Verfahrwege teachen.
02.00 | RCV | Montage- und Betriebsanleitung | de | 1453512
Montage und Einstellungen

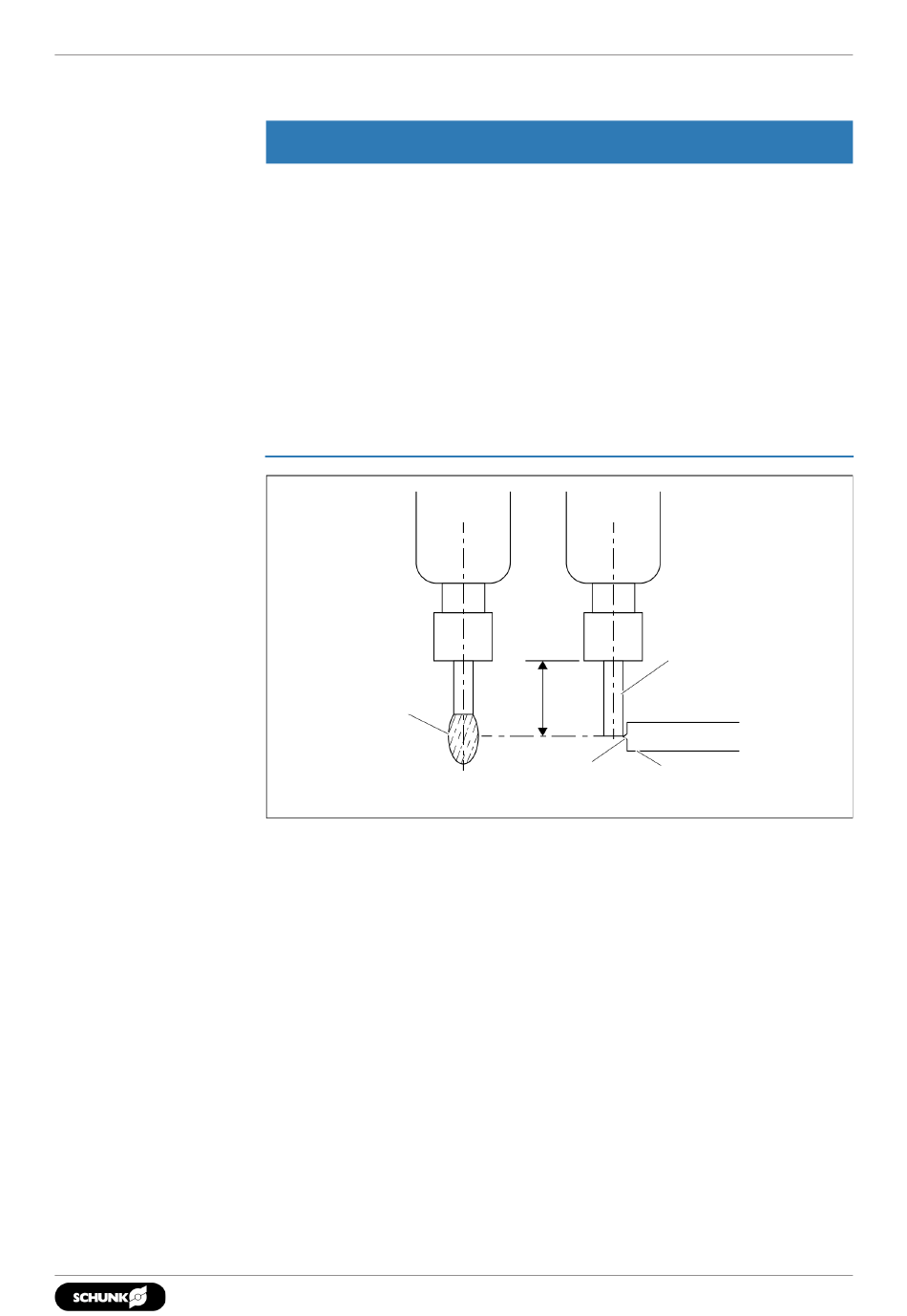

Teach-
Werkzeug
Zentrierstift als
Teach-Werkzeug
L
Grat
Werkstück
