- Seite 1 Bedienungsanleitung Leck-Mess-Adapter Dräger MSI ALV Dräger Safety MSI GmbH Rohrstraße 32 58093 Hagen Tel.: 02331 / 9584 - 0 Fax: 02331 / 9584 - 29 e-mail: info@draeger-msi.de D 912; Stand 29.05.2008...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung Leckmessadapter Dräger MSI ALV Inhaltsverzeichnis 1. Hinweise Seite 2 1.1 Dichtheitsprüfung nach DVGW-TRGI 2008 1.2 Feststellung der Gebrauchsfähigkeit nach DVGW-TRGI 2008 und VP 952 2. Anwahl der Funktionen Dichtheitsprüfung oder Gebrauchsfähigkeit Seite 3 3. Automatische Dichtheitsprüfung nach DVGW-TRGI 2008 Arbeitsblatt G 600 3.1 Vorbereitung zur automatischen Dichtheitsprüfung 3.2 Durchführung der automatischen Dichtheitsprüfung Seite 5... -
Seite 3: Hinweise
Bedienungsanleitung Leckmessadapter Dräger MSI ALV 1. Hinweise Jede Handhabung eines Dräger MSI 150 PRO2 mit der Option "Lecktest", setzt die ge- naue Kenntnis und Beachtung dieser Bedienungsanleitung, der des Messgerätes und der DVGW Normen DVGW-TRGI 2008 und VP 952 voraus. Das Gerät ist nur für die be- schriebenen Verwendungen bestimmt. -
Seite 4: Anwahl Der Funktionen Dichtheitsprüfung Oder Gebrauchsfähigkeit
Bedienungsanleitung Leckmessadapter Dräger MSI ALV 2. Anwahl der Funktionen Dichtheitsprüfung oder Gebrauchsfähigkeit Dräger MSI 150 PRO2, die diese Funktionen enthalten, geben im Menü "Dichtheitsprü- fungen" (Siehe Bedienungsanleitung des PRO2) die Möglichkeit zum Start der Funktionen Dichtheitsprüfung (siehe Kap.3.) oder Gebrauchsfähigkeit (siehe Kap.4.) 3. - Seite 5 Bedienungsanleitung Leckmessadapter Dräger MSI ALV Wurde am Messgerät die Funktion "Dichtheitsprüfung" gewählt zeigt das Display: Volumen Stab. / Mess >=300 l 60 / 30 min <200 l 30 / 20 min ► <100 l 10 / 10 min [OK] ▲ ▼...
-
Seite 6: Durchführung Der Automatischen Dichtheitsprüfung
Bedienungsanleitung Leckmessadapter Dräger MSI ALV 3. 2 Durchführung der automatischen Dichtheitsprüfung Wurde die Dichtheitsprüfung gestartet, beginnt die Spülpumpe des PRO2 den Druck der zu prüfenden Gasleitung zu erhöhen. Das Display zeigt: Dichtheitsprüfung Pumpen 65,4 mbar 21 s Weiter Abbruch Das Display zeigt dass die Pumpe arbeitet und informiert über den aktuellen Druck in der zu prüfenden Gasleitung (P) und die bisher verstrichene Pumpzeit (T). -
Seite 7: Abschluss Der Automatischen Dichtheitsprüfung
Bedienungsanleitung Leckmessadapter Dräger MSI ALV Während einer Messung zeigt das Display: Dichtheitsprüfung Messung Start 153,5 mbar 153,5 mbar 89 s Weiter Abbruch Das Display zeigt dass die Messung läuft und informiert über den Druck zu Beginn der Messung (Start), den aktuellen Druck (P) und die bisher verstrichene Messzeit (T). Ist die vorgeschriebene Messzeit abgelaufen, wird der Dräger MSI 150 PRO2 die Mes- sung automatisch beenden ( siehe 3.3 Abschluss der automatischen Dichtheitsprüfung). -
Seite 8: Feststellung Der Gebrauchsfähigkeit Nach Dvgw-Trgi 2008
Bedienungsanleitung Leckmessadapter Dräger MSI ALV 4. Feststellung der Gebrauchsfähigkeit nach DVGW-TRGI 2008 und VP 952 Nach Anwahl der Funktion " Gebrauchsfähigkeit " wird sofort die Festlegung der in der zu prüfenden Leitung vorhandenen Gasart und des Referenzbetriebsdrucks gestartet. 4.1 Festlegung der Gasart und des Referenzbetriebsdrucks Wurde die Bestimmung der Gasart und des Referenzbetriebsdrucks gestartet, zeigt das Display: Gas wählen... -
Seite 9: Vorbereitung Zur Gebrauchsfähigkeitsprüfung

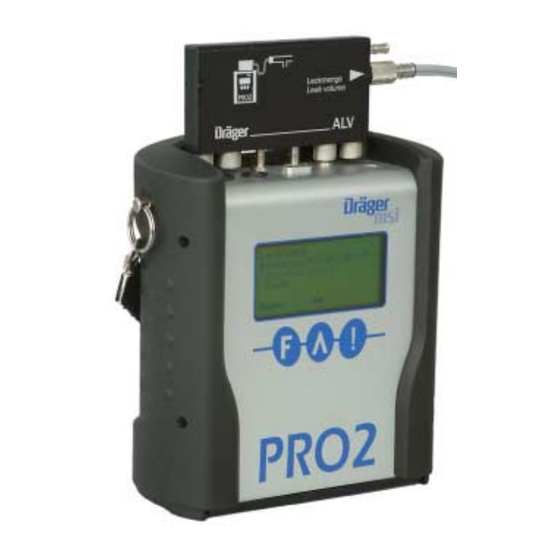

Bedienungsanleitung Leckmessadapter Dräger MSI ALV 4.2 Vorbereitung zur Gebrauchsfähigkeitsprüfung Das Display zeigt: ALV verbinden 0,02 mbar Weiter Abbr. Mit "!" (Abbruch) kann die Gebrauchsfähigkeitsprüfung abgebrochen werden, danach wird die Funktion " Gebrauchsfähigkeitsprüfung beenden" aufgerufen (siehe 4.7). Stecken Sie den Leckmessadapter ALV so auf den Gas- und Druckanschluss des PRO2, dass sie die Bezeichnungen "Leckmenge"... -
Seite 10: Stabilisieren
Bedienungsanleitung Leckmessadapter Dräger MSI ALV Nach Drücken von "F" (Weiter) zeigt das Display: Spülen 22,54 mbar 5 sek. Abbr. Nach 5 Sekunden wird die Spülpumpe des PRO2 ausgeschaltet und so das pneumati- sche Ventil im Dräger MSI ALV geöffnet. Jetzt kann Gas aus der Gasleitung durch die Kapillare des ALV strömen. -
Seite 11: Messung Der Gasleckmenge
Bedienungsanleitung Leckmessadapter Dräger MSI ALV 4.4 Messung der Gasleckmenge Das Ende der Stabilisierungsphase wird akustisch angezeigt, das Display zeigt dann: Ventil schließen 18,62 mbar 0,29 mbar 25,3 °C Weiter Abbr. Das Messsystem fordert dazu auf, die Gaszuführung an der zu prüfenden Gasleitung (z.B. Hauptventil direkt hinter der Gasuhr) zu schließen und informiert über den aktuellen Druck in der zu prüfenden Gasleitung, den bisherigen Druckabfall und die Raumtemperatur. - Seite 12 Bedienungsanleitung Leckmessadapter Dräger MSI ALV Ist der Druck in der zu prüfenden Gasleitung um mehr als 0,9 mbar gesunken, oder dauert die Messung länger als 5 Minuten wird die Spülpumpe gestoppt und so das pneumatische Ventil im Leckmessadapter geöffnet. Jetzt kann Gas aus der Gasleitung durch das Ver- gleichsleck strömen.
-
Seite 13: Ergebnis Und Dokumentation
Bedienungsanleitung Leckmessadapter Dräger MSI ALV 4.5 Ergebnis und Dokumentation Wurde die Anzeige und Dokumentation des Ergebnisses aufgerufen, zeigt das Display: Ergebnis 21,8 mbar L(P) 0,01 l/h L(B) 0,02 l/h 13,5 l Weiter Das Display informiert über den mittleren Druck "P" während der Leckmessung, die ge- messene Leckrate "L(P)", die Leckrate bezogen auf den Referenzbetriebsdruck "L(B)"... -
Seite 14: Gebrauchsfähigkeitsprüfung Beenden
Bedienungsanleitung Leckmessadapter Dräger MSI ALV 4.6 Gebrauchsfähigkeitsprüfung beenden Wurde die Gebrauchsfähigkeitsprüfung beendet oder abgebrochen zeigt das Display: Bitte Schlauch abnehmen und Leitung schließen. Weiter Schließen Sie das Ventil am Anschlussnippel der Messstelle und entfernen Sie den Schlauch der Drucksonde von der zu prüfenden Gasleitung. Beachten Sie die Anforde- rungen des DVGW und der TRGI beim Umgang mit brennbaren Gasen. -
Seite 15: Technische Daten
Bedienungsanleitung Leckmessadapter Dräger MSI ALV 6. Technische Daten 6.1 Technische Daten Leckmessadapter ALV Luftfeuchte: 10 - 90 % RF nicht kondensierend Luftdruck: 800 bis 1100 hPa Betriebstemperatur: +5 °C ... + 40 °C Lagertemperatur: -20 °C ... + 50 °C Abmessungen: 105 mm x 50 mm x 15 mm (B x H x T) Gewicht:... -
Seite 16: Wartung Und Service
Bedienungsanleitung Leckmessadapter Dräger MSI ALV 7. Wartung und Service 7.1 Service Der Dräger MSI 150 PRO2 sollte zum Erhalt der Messgenauigkeit und der sicheren Funk- tion zusammen mit dem Leckmessadapter ALV einmal jährlich durch einen autorisierten Service überprüft werden (Siehe auch Bedienungsanleitung Dräger MSI PRO2). 7.2 Verbrauchsmaterial und Zubehör Drucker mit Infrarot-Datenübertragung 5600401 Druckerpapier für Drucker...
