12. VERKLEIDUNGEN SPIN
2011

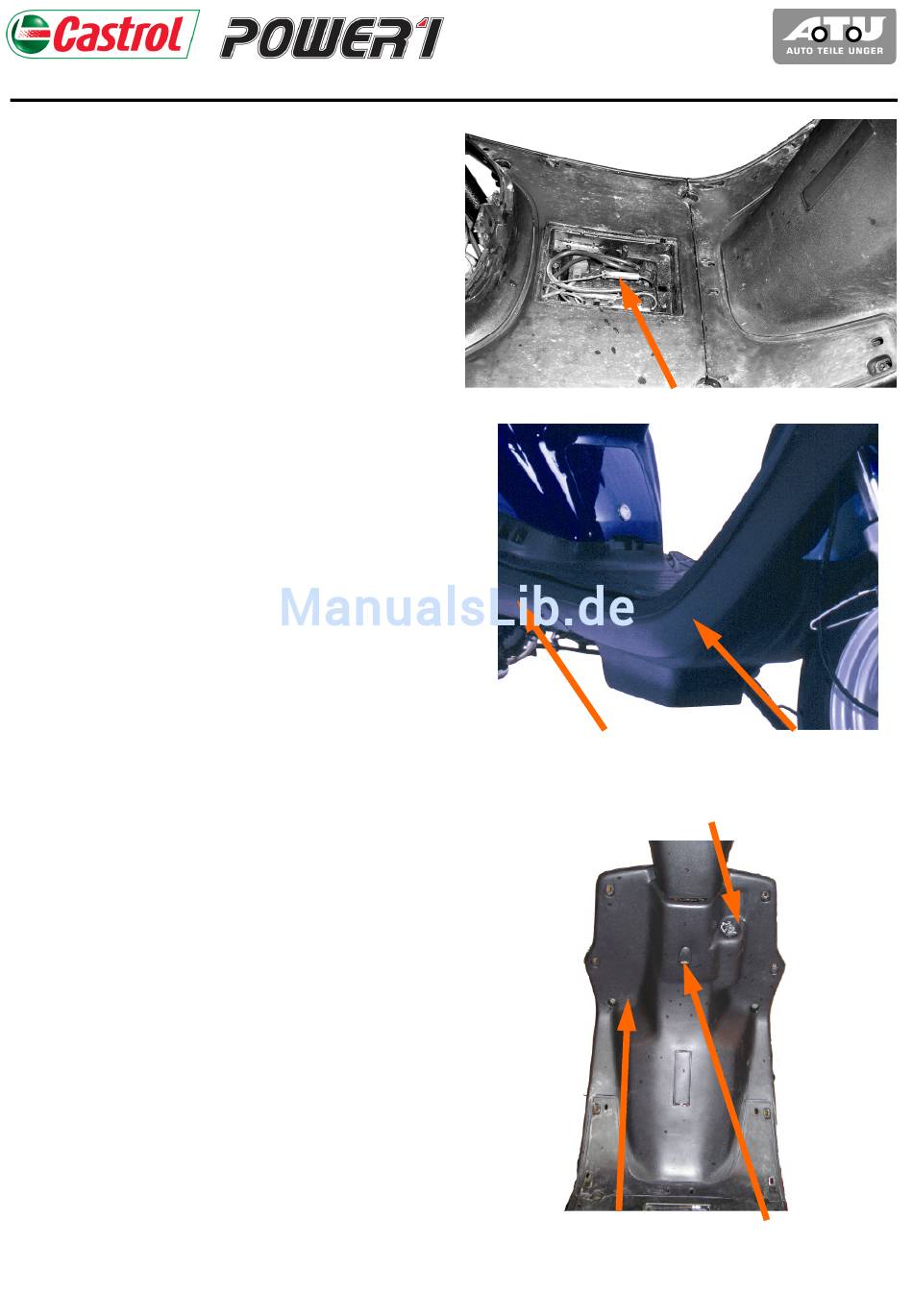

BATTERIEABDECKUNG DE-/MONTIEREN
Die Fußmatte abheben.
Die drei Schrauben an der Batterieabdeckung lösen
und den Deckel abheben.
Die Montage erfolgt in rückwärtiger Reihenfolge.
Batterieschacht
BODENWANNE DE-/MONTIEREN
Frontverkleidung demontieren.
Die unteren Seitenverkleidungen links und rechts ab-
bauen (je 2 Schrauben).
Die Fußmatte abheben.
Nun die sechs sichtbaren Kreuzschlitzschrauben ent-
fernen.
Bodenwanne abnehmen.
Die Montage erfolgt in rückwärtiger Reihenfolge.
Untere Seitenverkleidung Bodenwanne
TRITTBRETT UND INNENVERKLEIDUNG
DE-/MONTIEREN
Zündschlossabdeckung
Bodenwanne demontieren (siehe oben).
Zündschlossadeckung demontieren.
Batterieabdeckung demontieren.
Batterie ausbauen.
Die sechs Sechskantschrauben lösen.
Taschenhaken demontieren.
Trittbrett und Innenverkleidung abheben.
Die Montage erfolgt in rückwärtiger Reihenfolge.
Innenverkleidung Taschenhaken
12-5
