7. VARIOMATIK/FLIEHKRAFTKUPPLUNG SPIN
2011

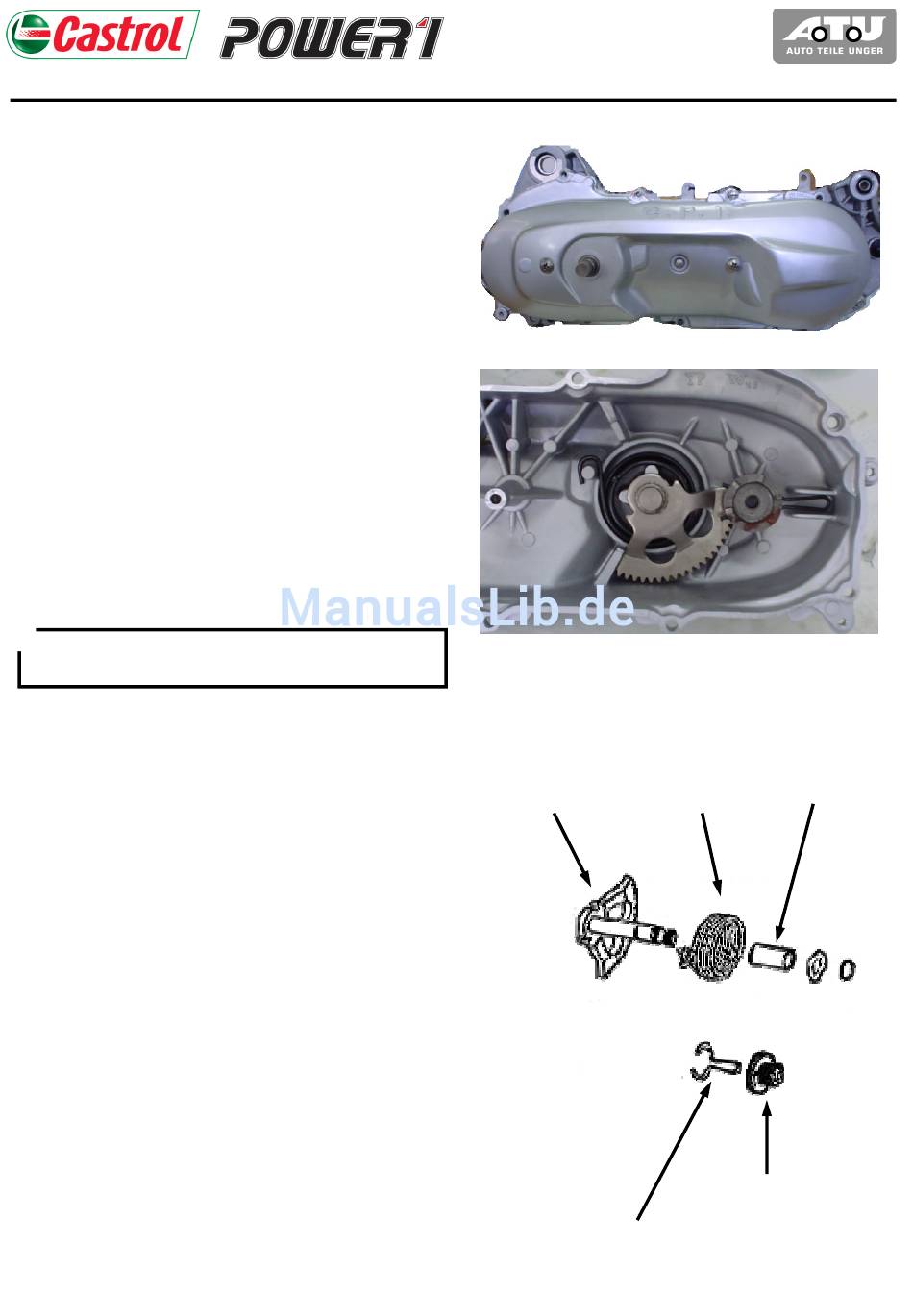

KICKSTARTER

KICKSTARTERHEBEL
Den Kickstarterhebel von der Kickstarterwelle ab-
nehmen.
GEHÄUSEDECKEL ABBAUEN
Luftfilterkasten demontieren.
Die Halteschrauben (10 Stück) am Gehäusedeckel lö-
sen.
Gehäusedeckel abnehmen.
Die Gehäusedeckeldichtung auf Beschädigungen prü-
fen.
Achtung! Eine Halteschraube ist mittig am Gehäu-
sedeckel angebracht.
Kickstarterwelle Rückholfeder Führungshülse
KICKSTARTERWELLE
DEMONTIEREN
Den Seegerring und die U-Scheibe außen am Gehäu-
sedeckel von der Kickstarterwelle abnehmen.
Welle von außen nach innen rausdrü-
cken.Kickstarterwelle, Rückholfeder, Führungshülse
und Kickstarterritzel demontieren.
KICKSTARTERWELLE ÜBERPRÜFEN
Kickstarterwelle, Rückzugfeder, Führungshülse und
Führungshülse auf Verschleiß und Beschädigungen
überprüfen.
Kickstarterritzel und Haltefeder auf Verschleiß und
Beschädigungen überprüfen.
Kickstarterritzel
Haltefeder für Kickstarterritzel
7-4
