15. ELEKTRIK

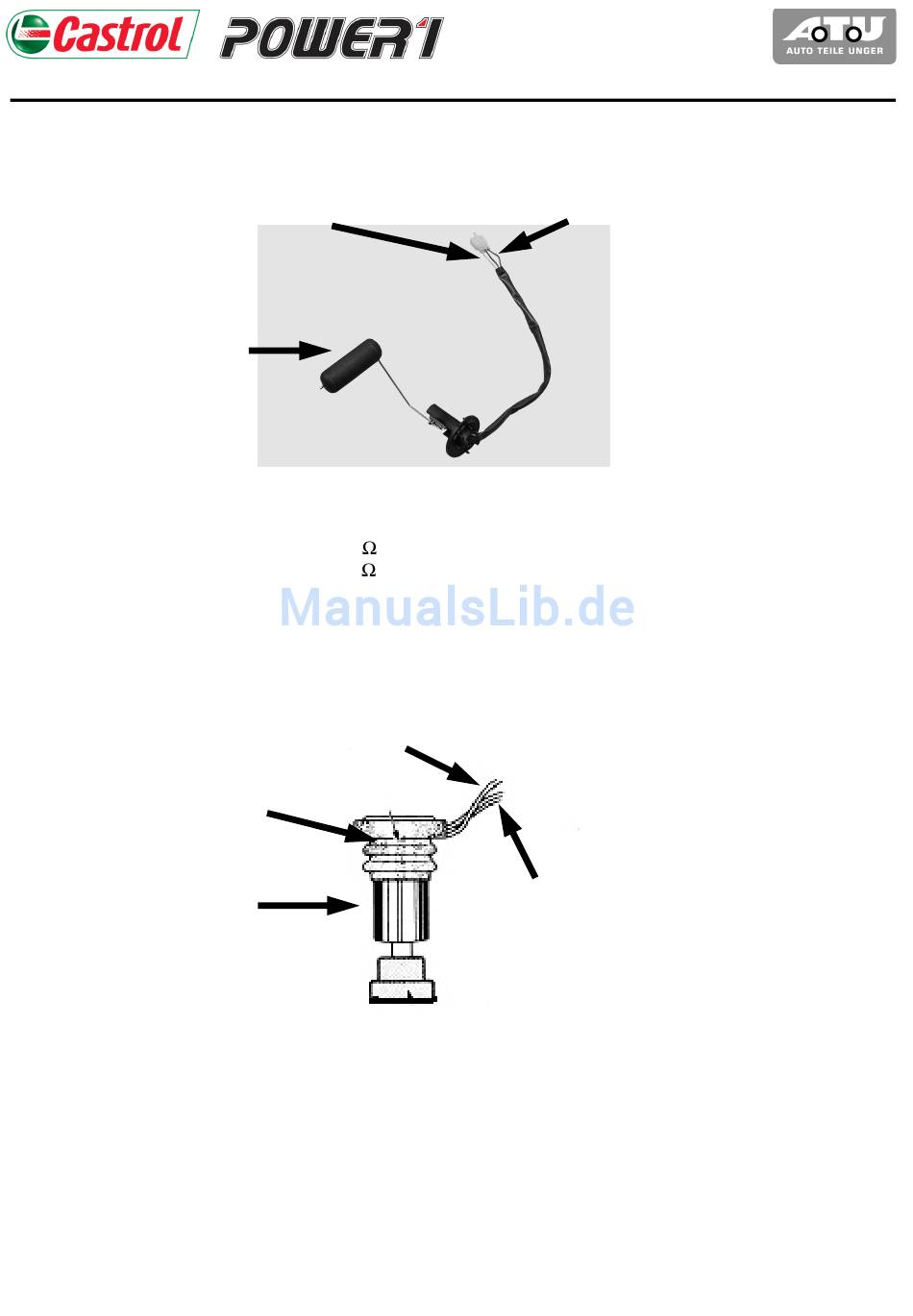

TANKGEBER
Position: Im Tank.
Schwimmer
Tankgeber prüfen
Tankgeber ausbauen. Den Widerstand zwischen den Kabeln bei der unteren und der oberen Stellung des
Schwimmers messen.
Widerstand Schwimmer entlastet: ~ 85
Widerstand Schwimmer gedrückt: ~ 15
ÖLSTANDGEBER
Position: Am Öltank unter dem Helminnenfach.
Ölstandgeber
Schwimmer
Ölstandgeber prüfen
Multistecker des Ölstandgebers vom Kabelbaum lösen. Mit einem Ohmmeter das schwarz/weiße Kabel auf
Durchgang zum blau/weißen Kabel prüfen – bei richtiger Funktion des Ölstandgebers sollte als Messergebnis
ein unendlicher Widerstand bei angehobenem Schwimmer und Durchgang bei abgesenktem Schwimmer ange-
zeigt werden. Multistecker des Ölstandgebers wieder mit dem Kabelbaum verbinden.
Das schwarz/weiße Kabel geht kabelbaumseitig über in ein rot/weißes Kabel (= stromführend).
Das blau/weiße Kabel geht kabelbaumseitig über in ein graues Kabel (= Ansteuerung der Ölkontrolllampe).
weiß/blaues Kabel
schwarz/weiß
15-13
schwarzes Kabel
blau/weiß
SPIN
2011
