7. VARIOMATIK/FLIEHKRAFTKUPPLUNG SPIN
2011

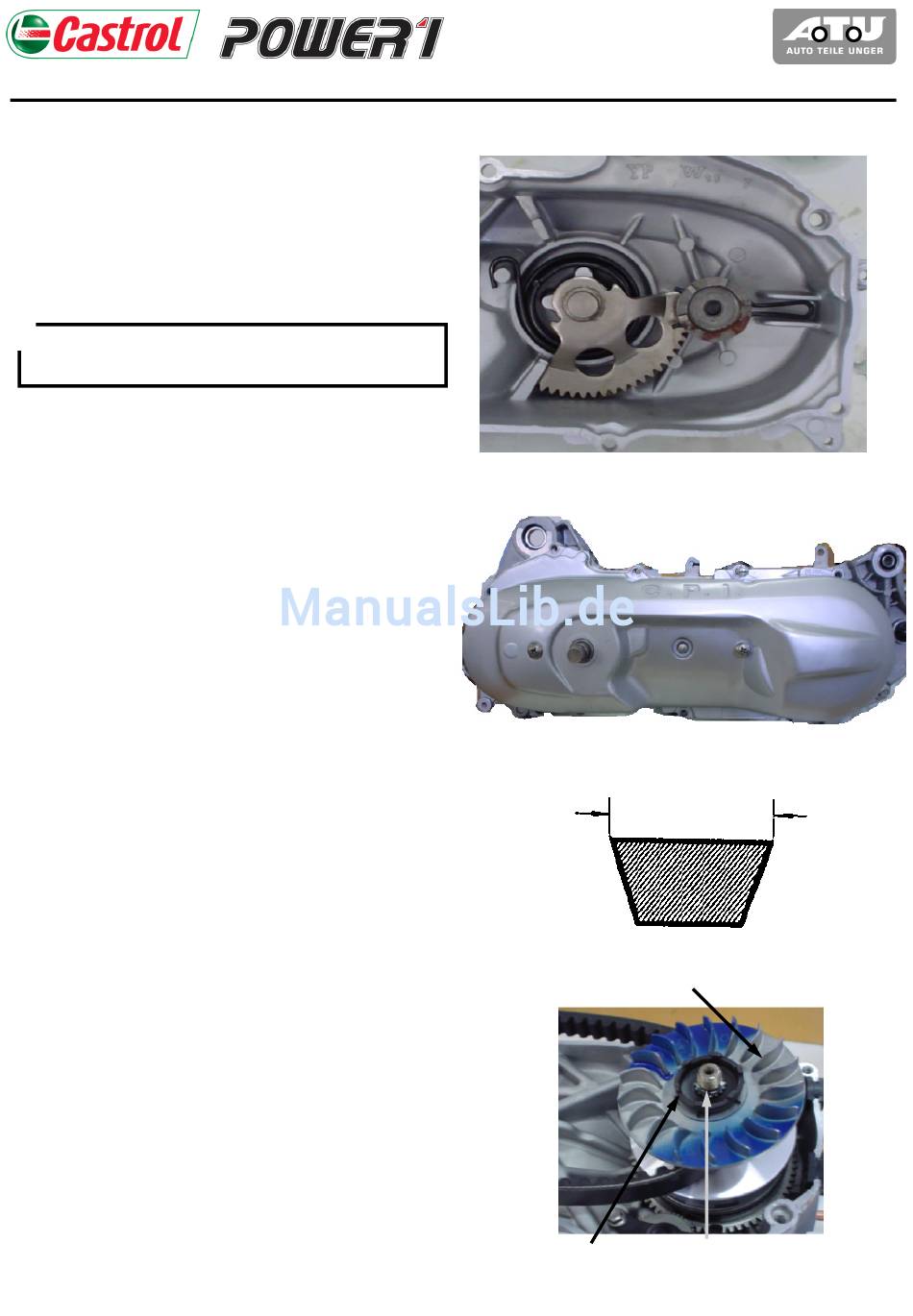

KICKSTARTER MONTIEREN
Kickstarterwelle und Kickstarterritzel an den Aufnah-
mepunkten zum Gehäusedeckel leicht fetten.
Die Montage des Kickstartersystems erfolgt in rück-
wärtiger Reihenfolge zur Demontage.
Achtung! Bei der Montage auf den richtigen Sitz
der Federn achten.
Vor der Montage des Seegerringes die U-Scheibe auf
die Kickstarterwelle setzen.
Kickstarterhebel montieren.
MOTORGEHÄUSEDECKEL MONTIEREN
Die Führungshülsen in das linke Motorgehäuse ein-
setzen.
Die Gehäusedeckeldichtung auflegen.
Den Gehäusedeckel auf das linke Motorgehäuse set-
zen und mit den Schrauben anziehen.

ANTRIEBSRIEMEN

Gehäusedeckel am linken Motorgehäuse demon-
tieren.
ÜBERPRÜFUNG
Antriebsriemen auf Beschädigungen überprüfen
(Sichtprüfung).
Die Riemenbreite messen.
Äußere Riemenscheibe
Verschleißgrenze: 16 mm
DEMONTAGE
Den linken Motorgehäusedeckel abbauen.
Die Mutter an der Variomatik (SW 18) lösen.
U-Scheibe abnehmen (Montageposition beachten, die
Wölbung zeigt Richtung Mutter).
Sternscheibe und Anlasserritzel abziehen.
Äußere Riemenscheibe abheben.
Anlasserritzel Mutter
7-5
