7.4.2 Parallelverkabelung für zwei Einspeisungen
1. Informationen zu den Konfigurationen mit zwei Einspeisungen finden Sie unter 7.3.2
Einphasiger Ausgang und zwei Einspeisungen sowie 7.3.4 Dreiphasiger Ausgang und zwei
Einspeisungen.
2. Verwenden Sie die mitgelieferten Parallelkabel und folgen Sie Abbildung 7-13, um die
Parallelverkabelung durchzuführen und die Parallel-Schnittstellen für die parallele Kommunikation
anzuschließen.
3. Erden Sie die parallelen USV-Anlagen. Die Lage der Erdungsschraube finden Sie in
Abbildung 7-2. Informationen zum Anschluss der Erdungsanschlüsse an der Erdungsschraube
der USV ( ) finden Sie unter 7.3.5 USV-Erdungsschraube ( ) – Anschlussmethode.
L1-3/N
Bypass
L1-3/N
Netz

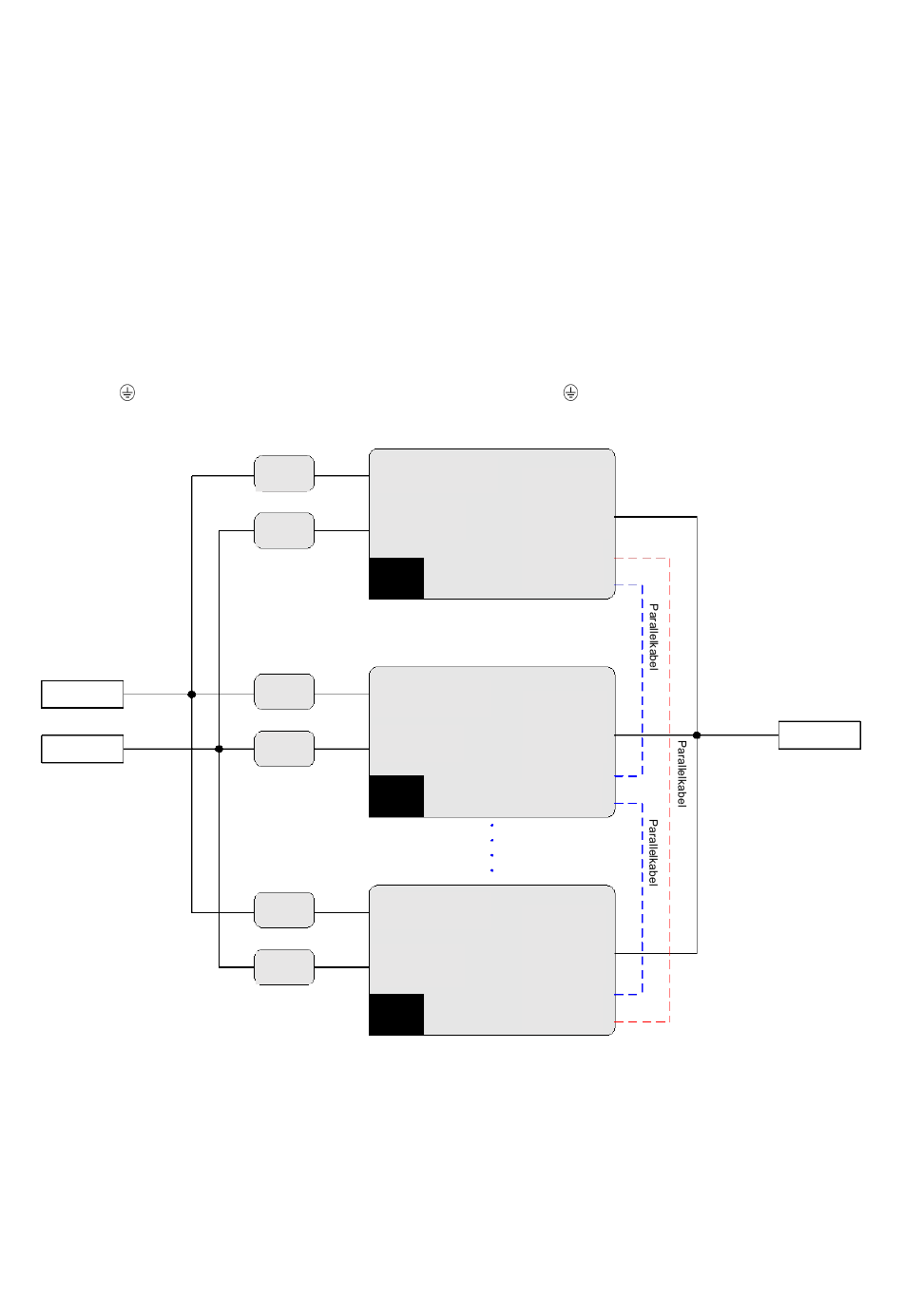

(Abbildung 7-13: Schaltplan für parallele USV-Anlagen mit zwei Einspeisungen)
Amplon RT-Serie
Schutz- Bypass-
schalter
Eingangsklemmen
Netzeingangs-
Schutz-
klemmen
schalter
USV 1
Schutz-
Bypass-
schalter
Eingangsklemmen
Netzeingangs-
Schutz-
klemmen
schalter
USV 2
Schutz- Bypass-
schalter
Eingangsklemmen
Netzeingangs-
Schutz-
klemmen
schalter
USV 4
53
USV-
Ausgangs-
klemmen
Parallel-
Schnittstelle
Parallel-
Schnittstelle
USV-
Ausgangs-
klemmen
Parallel-
Schnittstelle
Parallel-
Schnittstelle
USV-
Ausgangs-
klemmen
Parallel-
Schnittstelle
Parallel-
Schnittstelle
L1-3/N
Verbraucher
