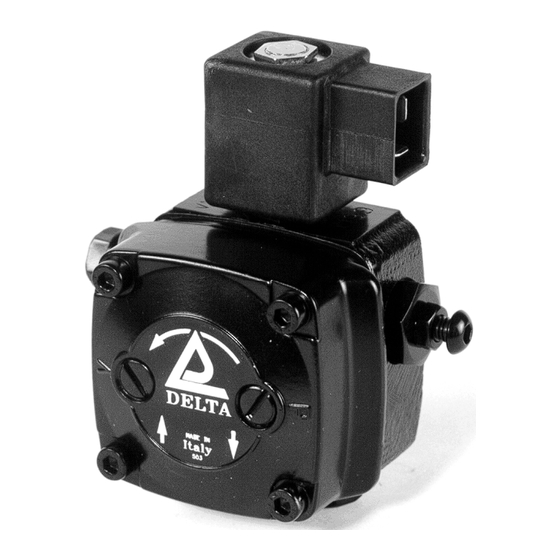

- Seite 1 Ölbrennerpumpe mit integriertem Magnetventil Typ VM delta-elektrogas.com VM_d_0613.pdf - 31.01.17 DE112-0613...
- Seite 2 Einfache Montage und Einstellung. Druck- und Vakuumanschlüsse auf dem Deckel. 2- Anwendung Die DELTA Ölpumpe Typ VM wurde für den Betrieb in Infolge des atmosphärischen Druckes strömt das Öl jetzt Hochdruckzerstäubungsbrennern und Ölförderaggregaten durch das Filter in die Saugkammer.
-
Seite 3: Technische Daten
4- Kennzeichnung der Pumpe Pumpentyp Düsenleistung (siehe Diagramm) Drehrichtung (a. Welle gesehen) R = rechts L = links Düsenausgang (a. Deckel gesehen) R = rechts L = links Leitungssystem 1 = Einstrang 2 = Zweistrang Druckbereiche Werkseinstellungen 3 = 2 ÷ 10 bar 4 ±0,3 bar 4 = 4 ÷... - Seite 4 7- Diagramme Düsenleistung Kraftbedarf Visc. 5 cSt (1.4°E) 2800 RPM Visc. 5 cSt (1.4°E) Watts 2800 RPM 8- Abmessungen Druckregulierung Manometeranschluß Rücklauf Düsenausgang Vorlauf 10 Magnetventil Vakuumanschluß 11 zusätzlicher Druckausgang tetec thermo-technik Müller GmbH & Co. KG Seite 4/6...
- Seite 5 9- Bypass Installation Um die DELTA-Pumpe von Einstrang auf Zweistrang umzubauen, verfahren Sie wie folgt: Entfernen Sie den 1/4" Stopfen vom Rücklaufan- schluß mit einem 19 mm Gabelschlüssel (Fig. 1). Im Inneren des Rücklaufstopfens befindet sich die Bypass-Schraube (Fig.2). Nehmen Sie sie mit einem 4 mm Innensechskantschlüssel heraus.
- Seite 6 Technische Änderungen vorbehalten. den Anschluß eines Manometers vorgesehen, um den Düsendruck zu messen, es ist aber auch möglich, zur Messung des Düsendruckes Elettromeccanica Delta S.p.A. den Hydraulikausgang – falls verfügbar – zu benutzen. Via Trieste 132 2. Schalten Sie Brennermotor und Magnetventil ein und entlüften Sie 31030 Arcade (TV) –...
