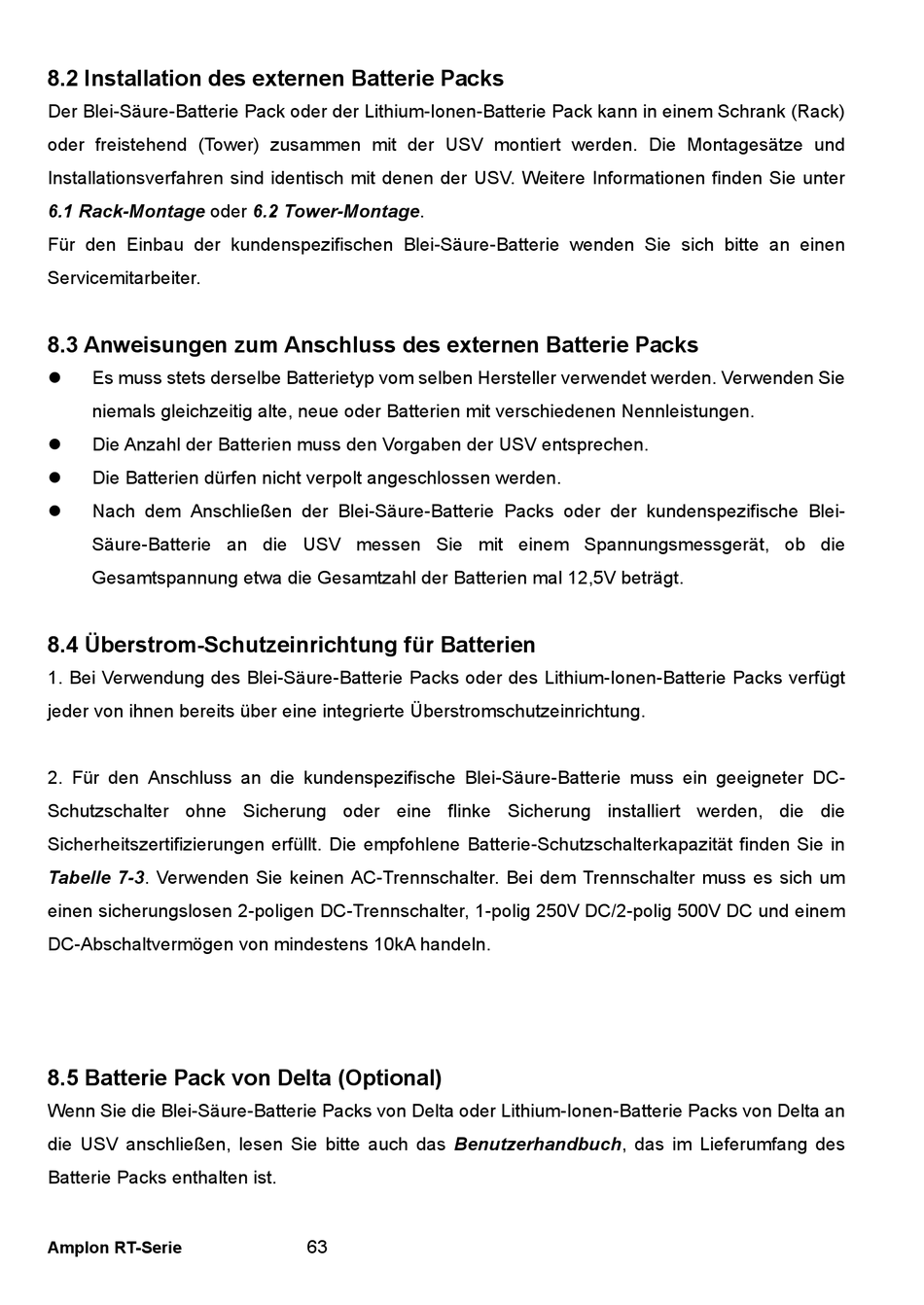

8.2 Installation des externen Batterie Packs
Der Blei-Säure-Batterie Pack oder der Lithium-Ionen-Batterie Pack kann in einem Schrank (Rack)
oder freistehend (Tower) zusammen mit der USV montiert werden. Die Montagesätze und
Installationsverfahren sind identisch mit denen der USV. Weitere Informationen finden Sie unter
6.1 Rack-Montage oder 6.2 Tower-Montage.
Für den Einbau der kundenspezifischen Blei-Säure-Batterie wenden Sie sich bitte an einen
Servicemitarbeiter.

8.3 Anweisungen zum Anschluss des externen Batterie Packs

Es muss stets derselbe Batterietyp vom selben Hersteller verwendet werden. Verwenden Sie

niemals gleichzeitig alte, neue oder Batterien mit verschiedenen Nennleistungen.
Die Anzahl der Batterien muss den Vorgaben der USV entsprechen.

Die Batterien dürfen nicht verpolt angeschlossen werden.

Nach dem Anschließen der Blei-Säure-Batterie Packs oder der kundenspezifische Blei-

Säure-Batterie an die USV messen Sie mit einem Spannungsmessgerät, ob die
Gesamtspannung etwa die Gesamtzahl der Batterien mal 12,5V beträgt.
8.4 Überstrom-Schutzeinrichtung für Batterien
1. Bei Verwendung des Blei-Säure-Batterie Packs oder des Lithium-Ionen-Batterie Packs verfügt
jeder von ihnen bereits über eine integrierte Überstromschutzeinrichtung.
2. Für den Anschluss an die kundenspezifische Blei-Säure-Batterie muss ein geeigneter DC-
Schutzschalter ohne Sicherung oder eine flinke Sicherung installiert werden, die die
Sicherheitszertifizierungen erfüllt. Die empfohlene Batterie-Schutzschalterkapazität finden Sie in
Tabelle 7-3. Verwenden Sie keinen AC-Trennschalter. Bei dem Trennschalter muss es sich um
einen sicherungslosen 2-poligen DC-Trennschalter, 1-polig 250V DC/2-polig 500V DC und einem
DC-Abschaltvermögen von mindestens 10kA handeln.

8.5 Batterie Pack von Delta (Optional)

Wenn Sie die Blei-Säure-Batterie Packs von Delta oder Lithium-Ionen-Batterie Packs von Delta an
die USV anschließen, lesen Sie bitte auch das Benutzerhandbuch, das im Lieferumfang des
Batterie Packs enthalten ist.
Amplon RT-Serie
63
