- Seite 1 Ölbrennerpumpe mit integrierter Druckregelung Typ S www.deltapumps.com Certified Quality System Printed in Germany S_d.pdf - 11.05.11 Seite 1/8...

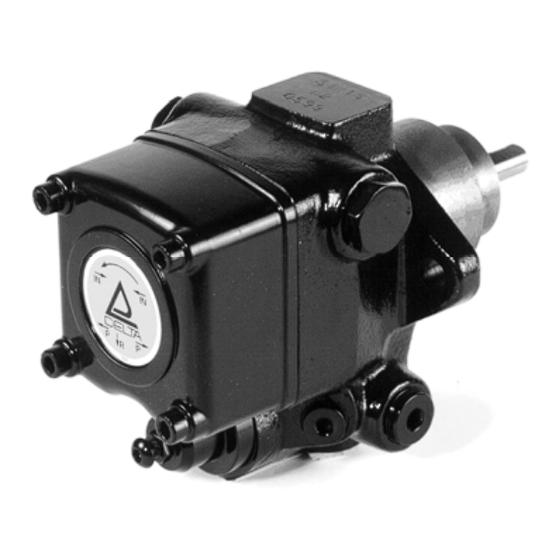

- Seite 2 Ölbrennerpumpe mit integrierter Druckregelung Typ S Die DELTA Pumpe Typ S stellt eine effiziente und moderne Ölbrennerpumpe mit kompaktem Design dar, die aufgrund ihres Montageflansches, der Naben- und Wellenabmessungen gemäß internationaler Normen (DIN 24220, EN 225) an jedem Ölbrenner eingesetzt werden kann.
-
Seite 3: Technische Daten
4- Kennzeichnung der Pumpe Pumpentyp Düsenleistung (siehe Diagramm) Drehrichtung (auf Welle gesehen) R = rechts L = links Druckbereiche Werkseinstellungen 3 = 2 ÷ 14 bar 3 ±0,5 bar 4 = 6 ÷ 18 bar 10 ±0,5 bar 5 = 12 ÷ 30 bar 15(G), 20(N) ±0,5 bar Ölsorte G = Heizöl EL (Gasöl) - Seite 4 6- Düsenleistung 7- Kraftbedarf Printed in Germany S_d.pdf - 11.05.11 Seite 4/8...
-
Seite 5: Äußere Abmessungen
8- Äußere Abmessungen Druckeinstellung Rücklauf Vorlauf Manometeranschluß 9,10 Düsenausgang Flansch Printed in Germany S_d.pdf - 11.05.11 Seite 5/8... - Seite 6 9- Bypass Installation Umbau Einstrang/Zweistrangbetrieb Um die DELTA-Pumpe Typ S von Einstrang auf Zweistrang umzubauen, verfahren Sie wie folgt: Entfernen 1/4" Stopfen Rücklaufanschluß. Setzen Bypass-Schraube Rücklaufanschluß ein und ziehen Sie diese mit einem 5 mm Innensechskantschlüssel an. Schließen Sie den Rücklaufanschluß an die Rücklaufleitung an.
- Seite 7 5. Sind alle Leckagen beseitigt und das Ventil in der Saugleitung geöffnet, dann darf der aktuelle Betriebswert 0,5 bar nicht übersteigen. Elettromeccanica Delta S.p.a. behält sich das Recht für Verbesserungen oder technische Änderungen ohne vorherige Ankündigung vor. Printed in Germany S_d.pdf - 11.05.11...
- Seite 8 Vertrieb: Herstellung: tetec thermo-technik Müller GmbH & Co. KG Elettromeccanica Delta S.p.a. Hirtenstraße 36 Via Trieste, 132 D-85386 Eching I-31030 Arcade (TV) tel +49 89 3194573 tel +39 0422 874068 fax +49 89 3193054 fax +39 0422 874048 http:// www.tetec-mueller.de http:// www.deltapumps.com...
