7.3.3 Dreiphasiger Ausgang und eine Einspeisung

1. Installieren Sie die Sammelschienen gemäß Abbildung 7-7.
2. Anschluss an die Netzeinspeisung (L1/ L2/ L3/ N): L1 an ml1 oder bL1, L2 an ml2 oder bL2, L3
an ml3 oder bL3 und N an eine der N-Klemmen anschließen.
3. Anschluss an den/die externen Batterie Pack(s): Batterie -/ N/ + an -/ N/ + anschließen.
4. Anschluss an die Verbraucher (L1/ L2/ L3/ N): Die Verbraucher L1/ L2/ L3 jeweils an L1/ L2/ L3
und die Verbraucher N an eine der N-Klemmen anschließen.

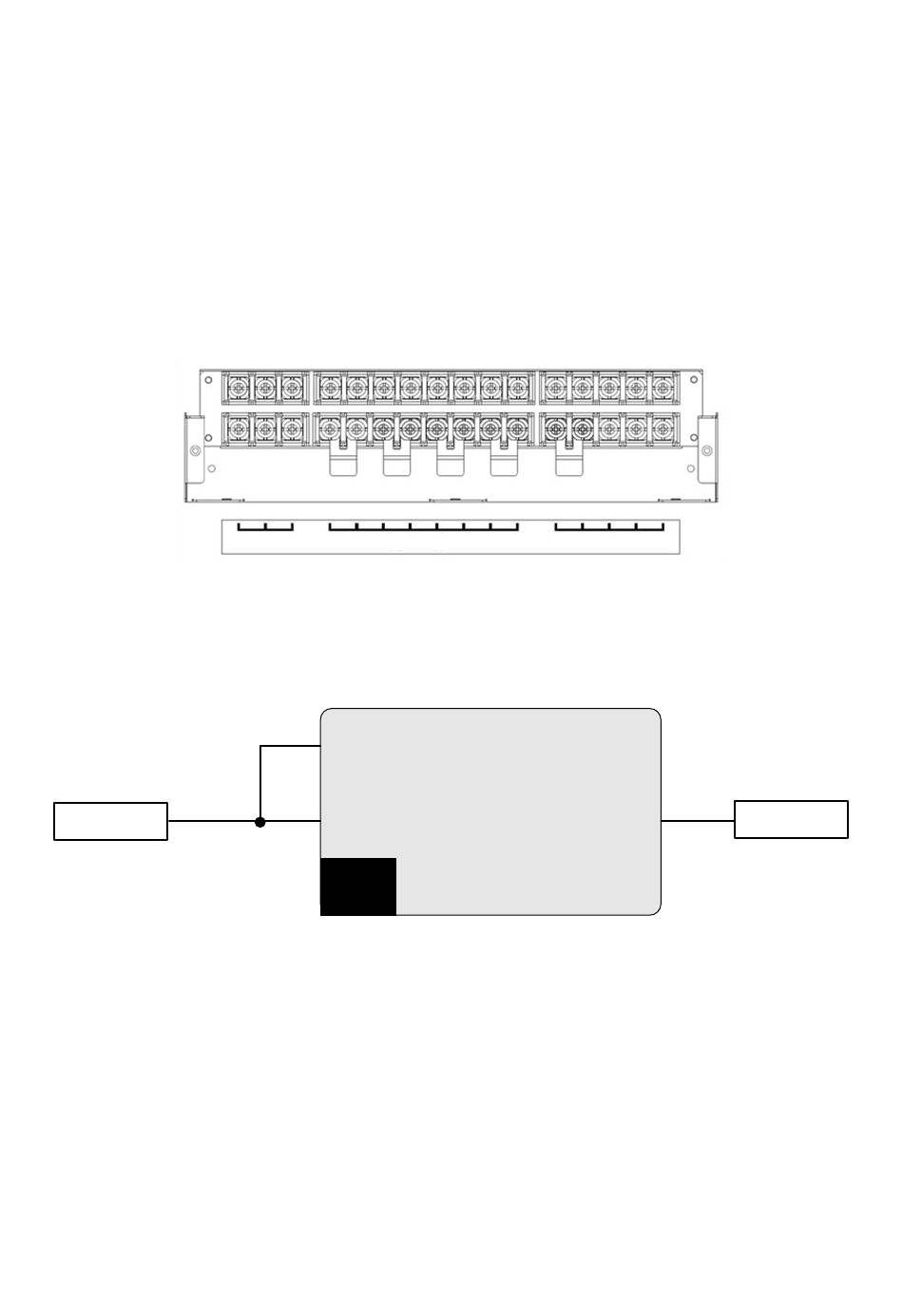

(Abbildung 7-7: Installation der Sammelschiene für dreiphasigen Ausgang und eine
L1-3/N
3Φ4W
Netz
AC Source
(Abbildung 7-8: USV-Schaltplan dreiphasiger Ausgang und eine Einspeisung)
Amplon RT-Serie
- N +
mL1 bL1 mL2
BATT
AC (m/BYPASS(b) INPUT
Einspeisung)
L1-3/N
3Φ4W
Bypass Input
Bypass-Eingangsklemmen
Terminals
Main Input
Netzeingangs-
Terminals
klemmen
USV
UPS
45
bL2 mL3 bL3 N N N
USV-
UPS Output
Ausgangsklemmen
Terminals
Battery
Batterieklemmen
Terminals
N L3 L2 L1
AC OUTPUT
L1-3/N
3Φ4W
Verbraucher
Load
