7.4.1 Parallelverkabelung für eine Einspeisung
1. Informationen zu den Konfigurationen mit einer Einspeisung finden Sie unter 7.3.1 Einphasiger
Ausgang und eine Einspeisung sowie 7.3.3 Dreiphasiger Ausgang und eine Einspeisung.
2. Verwenden Sie die mitgelieferten Parallelkabel und folgen Sie Abbildung 7-12, um die
Parallelverkabelung durchzuführen und die Parallel-Schnittstellen für die parallele Kommunikation
anzuschließen.
3. Erden Sie die parallelen USV-Anlagen. Die Lage der Erdungsschraube finden Sie in
Abbildung 7-2. Informationen zum Anschluss der Erdungsanschlüsse an der Erdungsschraube
der USV ( ) finden Sie unter 7.3.5 USV-Erdungsschraube ( ) – Anschlussmethode.
L1-3/N
Netz

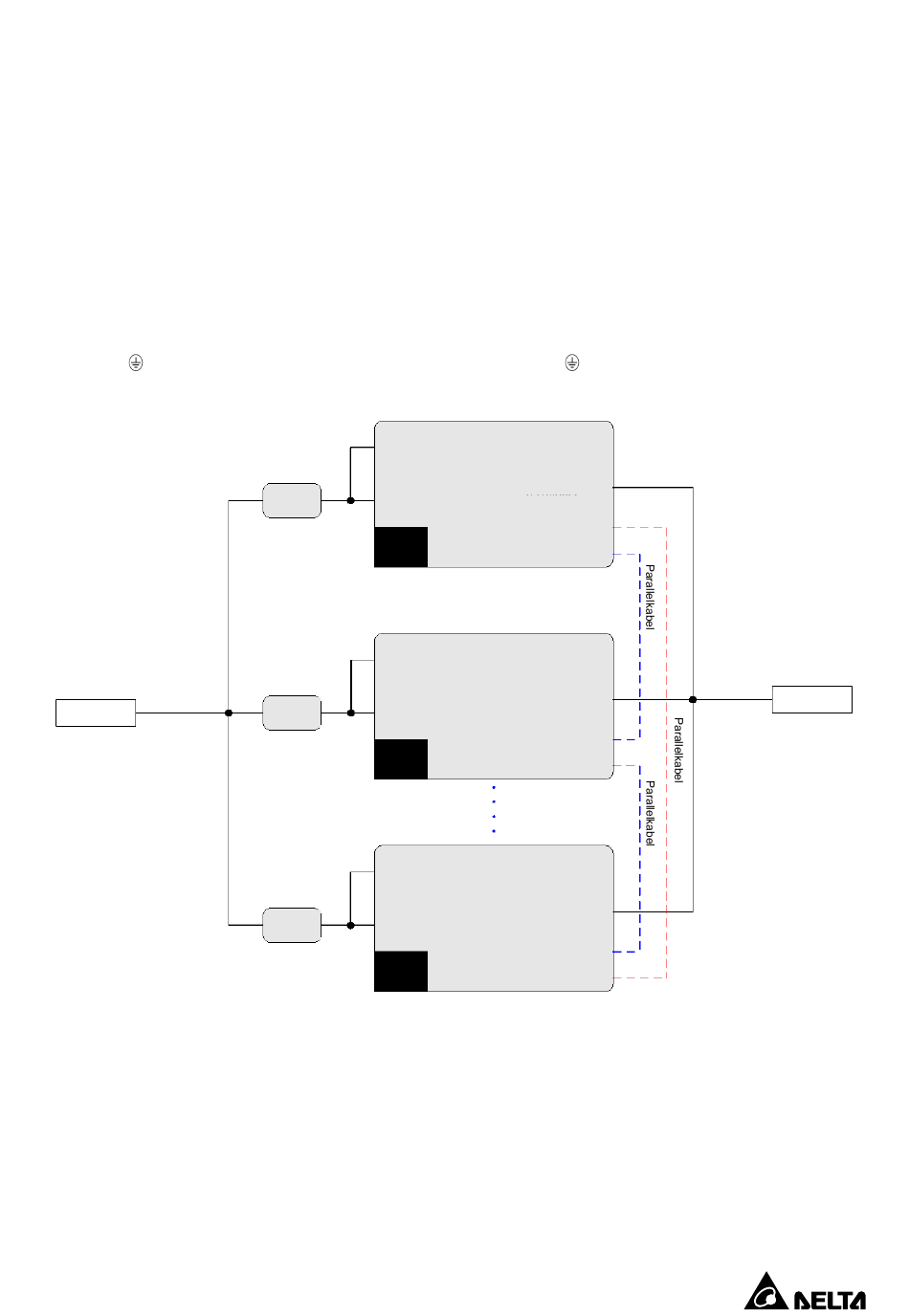

(Abbildung 7-12: Schaltplan für parallele USV-Anlagen mit einer Einspeisung)
Bypass-
Eingangsklemmen
Netzeingangs
Schutz-
klemmen
schalter
USV 1
USV 1
Bypass-
Eingangsklemmen
Netzeingangs-
Schutz-
klemmen
schalter
USV 2
Bypass-
Eingangsklemmen
Netzeingangs-
Schutz-
klemmen
schalter
USV 4
USV-
Ausgangs-
klemmen
Parallel-
Schnittstelle
Parallel-
Schnittstelle
USV-
Ausgangs-
klemmen
Parallel-
Schnittstelle
Parallel-
Schnittstelle
USV-
Ausgangs-
klemmen
Parallel-
Schnittstelle
Parallel-
Schnittstelle
52
L1-3/N
Verbraucher
Empfohlen
(optional)
