Navigationsinformationen werden innerhalb des inneren Kreises dargestellt. Der
äußere Kreis enthält die Himmelsrichtungen, als auch das Symbol für die Windrichtung.
Die aktuelle Flugrichtung (bearing) entspricht der Pfeilspitze in dem oberen
Navigationskreise. Zum Beispiel wird in der Abbildung 5.5, die Flugrichtung um 92 º
angezeigt.
5.1.6.

Navigationspfeile

Wenn eine Route aktiv ist, "Richtung zum nächsten optimalen Punkt", wird sie durch
einen Pfeil dargestellt (großer Pfeil 1). Der "optimale Flugweg" korrespondiert zu dem
eindeutigen Punkt des Zylinder des Wegpunktes und liegt entlang der optimalen Route
(rote Route in der Abbildung 5.6). Wenn keine Route geplant ist, zeigt dieser Pfeil in die
Richtung zum Startplatz (take off), sobald der Start festgestellt wurde (Take off ist der
Punkt, an dem die Abflugparameter erfüllt sind). Während eines Wettbewerbsfluges mit
dem optimalen Tangenten-Navigationssystem wird eine beträchtliche Menge an Zeit
eingespart. Der kleinere Pfeil 2 zeigt auf die Mitte des anzusteuernden
Wegpunktzylinders (WP1) und der Pfeil 3 auf den optimierten Flugverlauf zum WP 2.
Die Kombination aller Pfeile ergibt eine räumliche Lage des Piloten in Relation zu den
nächsten Wegpunkten.

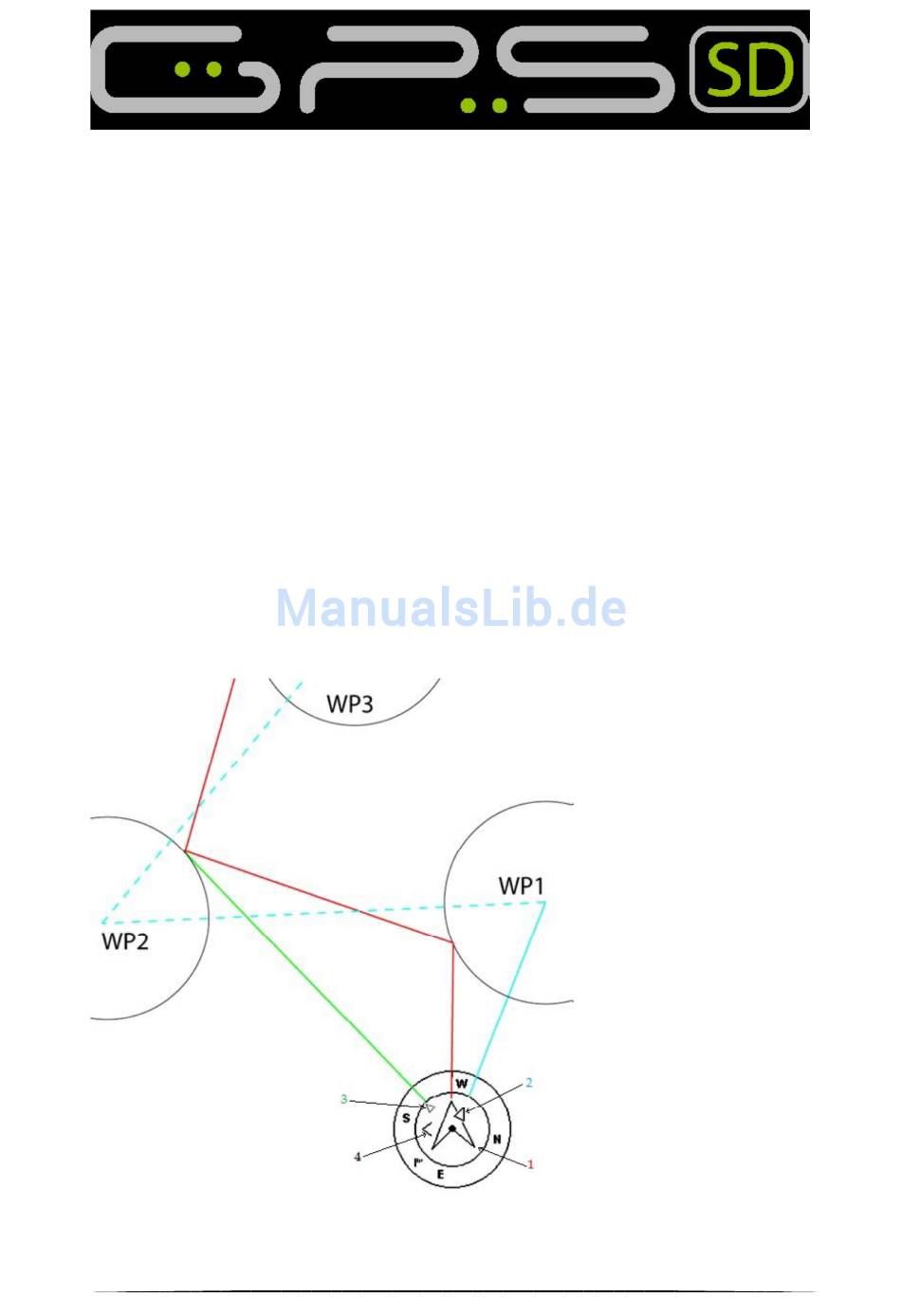

Abbildung 5.6 - Route Optimierung
