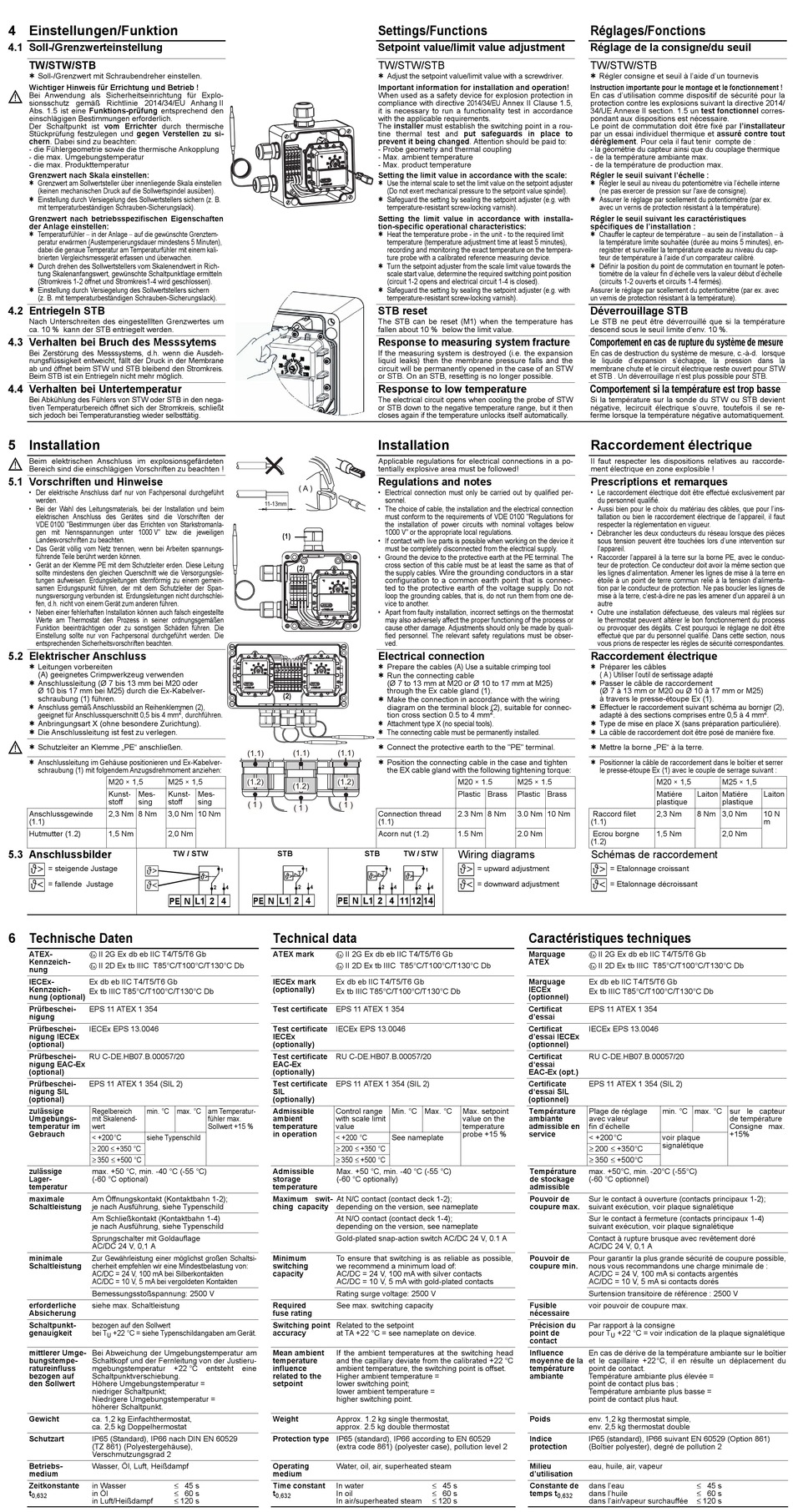

4 Einstellungen/Funktion
4.1 Soll-/Grenzwerteinstellung
TW/STW/STB
h Soll-/Grenzwert mit Schraubendreher einstellen.
Wichtiger Hinweis für Errichtung und Betrieb !
V
Bei Anwendung als Sicherheitseinrichtung für Explo-
sionsschutz gemäß Richtlinie 2014/34/EU Anhang II
Abs. 1.5 ist eine Funktions-prüfung entsprechend den
einschlägigen Bestimmungen erforderlich.
Der Schaltpunkt ist vom Errichter durch thermische
Stückprüfung festzulegen und gegen Verstellen zu si-
chern. Dabei sind zu beachten:
- die Fühlergeometrie sowie die thermische Ankopplung
- die max. Umgebungstemperatur
- die max. Produkttemperatur
Grenzwert nach Skala einstellen:
h Grenzwert am Sollwertsteller über innenliegende Skala einstellen
(keinen mechanischen Druck auf die Sollwertspindel ausüben).
h Einstellung durch Versiegelung des Sollwertstellers sichern (z. B.
mit temperaturbeständigen Schrauben-Sicherungslack).
Grenzwert nach betriebsspezifischen Eigenschaften
der Anlage einstellen:
h Temperaturfühler in der Anlage auf die gewünschte Grenztem-
peratur erwärmen (Austemperierungsdauer mindestens 5 Minuten),
dabei die genaue Temperatur am Temperaturfühler mit einem kali-
brierten Vergleichsmessgerät erfassen und überwachen.
h Durch drehen des Sollwertstellers vom Skalenendwert in Rich-
tung Skalenanfangswert, gewünschte Schaltpunktlage ermitteln
(Stromkreis 1-2 öffnet und Stromkreis1-4 wird geschlossen).
h Einstellung durch Versiegelung des Sollwertstellers sichern
(z. B. mit temperaturbeständigen Schrauben-Sicherungslack).
4.2 Entriegeln STB
Nach Unterschreiten des eingestelllten Grenzwertes um
ca. 10 % kann der STB entriegelt werden.
4.3 Verhalten bei Bruch des Messsytems
Bei Zerstörung des Messsystems, d.h. wenn die Ausdeh-
nungsflüssigkeit entweicht, fällt der Druck in der Membrane
ab und öffnet beim STW und STB bleibend den Stromkreis.
Beim STB ist ein Entriegeln nicht mehr möglich.
4.4 Verhalten bei Untertemperatur
Bei Abkühlung des Fühlers von STW oder STB in den nega-
tiven Temperaturbereich öffnet sich der Stromkreis, schließt
sich jedoch bei Temperaturanstieg wieder selbsttätig.
5 Installation
V
Beim elektrischen Anschluss im explosionsgefärdeten
Bereich sind die einschlägigen Vorschriften zu beachten !
5.1 Vorschriften und Hinweise
• Der elektrische Anschluss darf nur von Fachpersonal durchgeführt
werden.
• Bei der Wahl des Leitungsmaterials, bei der Installation und beim
elektrischen Anschluss des Gerätes sind die Vorschriften der
VDE 0100 "Bestimmungen über das Errichten von Starkstromanla-
gen mit Nennspannungen unter 1000 V" bzw. die jeweiligen
Landesvorschriften zu beachten.
• Das Gerät völlig vom Netz trennen, wenn bei Arbeiten spannungs-
führende Teile berührt werden können.
• Gerät an der Klemme PE mit dem Schutzleiter erden. Diese Leitung
sollte mindestens den gleichen Querschnitt wie die Versorgungslei-
tungen aufweisen. Erdungsleitungen sternförmig zu einem gemein-
samen Erdungspunkt führen, der mit dem Schutzleiter der Span-
nungsversorgung verbunden ist. Erdungsleitungen nicht durchschlei-
fen, d.h. nicht von einem Gerät zum anderen führen.
• Neben einer fehlerhaften Installation können auch falsch eingestellte
Werte am Thermostat den Prozess in seiner ordnungsgemäßen
Funktion beeinträchtigen oder zu sonstigen Schäden führen. Die
Einstellung sollte nur von Fachpersonal durchgeführt werden. Die
entsprechenden Sicherheitsvorschriften beachten.
5.2 Elektrischer Anschluss
h Leitungen vorbereiten
(A) geeignetes Crimpwerkzeug verwenden
h Anschlussleitung (Ø 7 bis 13 mm bei M20 oder
Ø 10 bis 17 mm bei M25) durch die Ex-Kabelver-
schraubung (1) führen.
h Anschluss gemäß Anschlussbild an Reihenklemmen (2),
geeignet für Anschlussquerschnitt 0,5 bis 4 mm
h Anbringungsart X (ohne besondere Zurichtung).
h Die Anschlussleitung ist fest zu verlegen.
V
h Schutzleiter an Klemme „PE" anschließen.
h Anschlussleitung im Gehäuse positionieren und Ex-Kabelver-
schraubung (1) mit folgendem Anzugsdrehmoment anziehen:
M20 × 1,5
Kunst-
Mes-
stoff
sing
Anschlussgewinde
2,3 Nm 8 Nm
(1.1)
Hutmutter (1.2)
1,5 Nm
5.3 Anschlussbilder
= steigende Justage
= fallende Justage
6 Technische Daten
ATEX-
II 2G Ex db eb IIC T4/T5/T6 Gb
Kennzeich-
II 2D Ex tb IIIC T85°C/T100°C/T130°C Db
nung
IECEx-
Ex db eb IIC T4/T5/T6 Gb
Kennzeich-
Ex tb IIIC T85°C/T100°C/T130°C Db
nung (optional)
Prüfbeschei-
EPS 11 ATEX 1 354
nigung
Prüfbeschei-
IECEx EPS 13.0046
nigung IECEx
(optional)
Prüfbeschei-
RU C-DE.HB07.B.00057/20
nigung EAC-Ex
(optional)
Prüfbeschei-
EPS 11 ATEX 1 354 (SIL 2)
nigung SIL
(optional)
zulässige
Regelbereich
min. °C max. °C am Temperatur-
Umgebungs-
mit Skalenend-
temperatur im
wert
Gebrauch
< +200°C
siehe Typenschild
200 +350 °C
350 +500 °C
zulässige
max. +50 °C, min. -40 °C (-55 °C)
Lager-
(-60 °C optional)
temperatur
maximale
Am Öffnungskontakt (Kontaktbahn 1-2);
Schaltleistung
je nach Ausführung, siehe Typenschild
Am Schließkontakt (Kontaktbahn 1-4)
je nach Ausführung, siehe Typenschild
Sprungschalter mit Goldauflage
AC/DC 24 V, 0,1 A
minimale
Zur Gewährleistung einer möglichst großen Schaltsi-
Schaltleistung
cherheit empfehlen wir eine Mindestbelastung von:
AC/DC = 24 V, 100 mA bei Silberkontakten
AC/DC = 10 V, 5 mA bei vergoldeten Kontakten
Bemessungsstoßspannung: 2500 V
erforderliche
siehe max. Schaltleistung
Absicherung
Schaltpunkt-
bezogen auf den Sollwert
genauigkeit
bei T
+22 °C = siehe Typenschildangaben am Gerät.
U
mittlerer Umge-
Bei Abweichung der Umgebungstemperatur am
bungstempe-
Schaltkopf und der Fernleitung von der Justieru-
ratureinfluss
mgebungstemperatur
bezogen auf
Schaltpunktverschiebung.
den Sollwert
Höhere Umgebungstemperatur =
niedriger Schaltpunkt;
Niedrigere Umgebungstemperatur =
höherer Schaltpunkt.
Gewicht
ca. 1,2 kg Einfachthermostat,
ca. 2,5 kg Doppelhermostat
Schutzart
IP65 (Standard), IP66 nach DIN EN 60529
(TZ 861) (Polyestergehäuse),
Verschmutzungsgrad 2
Betriebs-
Wasser, Öl, Luft, Heißdampf
medium
Zeitkonstante
in Wasser
t
in Öl
0,632
in Luft/Heißdampf
( A )
11-13mm
(1)
(2)
(2)
2
, durchführen.
(1.1)
(1.1)
(1.2)
M25 × 1,5
(1.2)
Kunst-
Mes-
stoff
sing
( 1 )
( 1 )
3,0 Nm 10 Nm
2,0 Nm
TW / STW
STB
Technical data
ATEX mark
IECEx mark
(optionally)
Test certificate
Test certificate
IECEx
(optionally)
Test certificate
EAC-Ex
(optionally)
Test certificate
SIL
(optionally)
Admissible
fühler max.
ambient
Sollwert +15 %
temperature
in operation
Admissible
storage
temperature
Maximum swit-
ching capacity
Minimum
switching
capacity
Required
fuse rating
Switching point
accuracy
Mean ambient
temperature
+22 °C
entsteht
eine
influence
related to the
setpoint
Weight
Protection type IP65 (standard), IP66 according to EN 60529
Operating
medium
45 s
Time constant
60 s
t
0,632
120 s
Settings/Functions
Setpoint value/limit value adjustment
TW/STW/STB
h Adjust the setpoint value/limit value with a screwdriver.
Important information for installation and operation!
When used as a safety device for explosion protection in
compliance with directive 2014/34/EU Annex II Clause 1.5,
it is necessary to run a functionality test in accordance
with the applicable requirements.
The installer must establish the switching point in a rou-
tine thermal test and put safeguards in place to
prevent it being changed. Attention should be paid to:
- Probe geometry and thermal coupling
- Max. ambient temperature
- Max. product temperature
Setting the limit value in accordance with the scale:
h Use the internal scale to set the limit value on the setpoint adjuster
(Do not exert mechanical pressure to the setpoint value spindel).
h Safeguard the setting by sealing the setpoint adjuster (e.g. with
temperature-resistant screw-locking varnish).
Setting the limit value in accordance with installa-
tion-specific operational characteristics:
h Heat the temperature probe - in the unit - to the required limit
temperature (temperature adjustment time at least 5 minutes),
recording and monitoring the exact temperature on the tempera-
ture probe with a calibrated reference measuring device.
h Turn the setpoint adjuster from the scale limit value towards the
scale start value, determine the required switching point position
(circuit 1-2 opens and electrical circuit 1-4 is closed).
h Safeguard the setting by sealing the setpoint adjuster (e.g. with
temperature-resistant screw-locking varnish).
STB reset
The STB can be reset (M1) when the temperature has
fallen about 10 % below the limit value.
Response to measuring system fracture
If the measuring system is destroyed (i.e. the expansion
liquid leaks) then the membrane pressure falls and the
circuit will be permanently opened in the case of an STW
or STB. On an STB, resetting is no longer possible.
Response to low temperature
The electrical circuit opens when cooling the probe of STW
or STB down to the negative temperature range, but it then
closes again if the temperature unlocks itself automatically.
Installation
Applicable regulations for electrical connections in a po-
tentially explosive area must be followed!
Regulations and notes
• Electrical connection must only be carried out by qualified per-
sonnel.
• The choice of cable, the installation and the electrical connection
must conform to the requirements of VDE 0100 "Regulations for
the installation of power circuits with nominal voltages below
1000 V" or the appropriate local regulations.
• If contact with live parts is possible when working on the device it
must be completely disconnected from the electrical supply.
• Ground the device to the protective earth at the PE terminal. The
cross section of this cable must be at least the same as that of
the supply cables. Wire the grounding conductors in a star
configuration to a common earth point that is connec-
ted to the protective earth of the voltage supply. Do not
loop the grounding cables, that is, do not run them from one de-
vice to another.
• Apart from faulty installation, incorrect settings on the thermostat
may also adversely affect the proper functioning of the process or
cause other damage. Adjustments should only be made by quali-
fied personnel. The relevant safety regulations must be obser-
ved.
Electrical connection
h Prepare the cables (A) Use a suitable crimping tool
h Run the connecting cable
(Ø 7 to 13 mm at M20 or Ø 10 to 17 mm at M25)
through the Ex cable gland (1).
h Make the connection in accordance with the wiring
diagram on the terminal block (2), suitable for connec-
tion cross section 0.5 to 4 mm
h Attachment type X (no special tools).
h The connecting cable must be permanently installed.
h Connect the protective earth to the "PE" terminal.
(1.1)
h Position the connecting cable in the case and tighten
the EX cable gland with the following tightening torque:
(1.2)
M20 × 1.5
Plastic Brass
( 1 )
Connection thread
2.3 Nm 8 Nm
(1.1)
Acorn nut (1.2)
1.5 Nm
Wiring diagrams
STB
TW / STW
= upward adjustment
= downward adjustment
II 2G Ex db eb IIC T4/T5/T6 Gb
II 2D Ex tb IIIC T85°C/T100°C/T130°C Db
Ex db eb IIC T4/T5/T6 Gb
Ex tb IIIC T85°C/T100°C/T130°C Db
EPS 11 ATEX 1 354
IECEx EPS 13.0046
RU C-DE.HB07.B.00057/20
EPS 11 ATEX 1 354 (SIL 2)
Control range
Min. °C Max. °C
Max. setpoint
with scale limit
value on the
value
temperature
probe +15 %
< +200 °C
See nameplate
200 +350 °C
350 +500 °C
Max. +50 °C, min. -40 °C (-55 °C)
(-60 °C optionally)
At N/C contact (contact deck 1-2);
depending on the version, see nameplate
At N/O contact (contact deck 1-4);
depending on the version, see nameplate
Gold-plated snap-action switch AC/DC 24 V, 0.1 A
To ensure that switching is as reliable as possible,
we recommend a minimum load of:
AC/DC = 24 V, 100 mA with silver contacts
AC/DC = 10 V, 5 mA with gold-plated contacts
Rating surge voltage: 2500 V
See max. switching capacity
Related to the setpoint
at TA +22 °C = see nameplate on device.
If the ambient temperatures at the switching head
and the capillary deviate from the calibrated +22 °C
ambient temperature, the switching point is offset.
Higher ambient temperature =
lower switching point;
lower ambient temperature =
higher switching point.
Approx. 1.2 kg single thermostat,
approx. 2.5 kg double thermostat
(extra code 861) (polyester case), pollution level 2
Water, oil, air, superheated steam
45 s
In water
60 s
In oil
120 s
In air/superheated steam
Réglages/Fonctions
Réglage de la consigne/du seuil
TW/STW/STB
h Régler consigne et seuil à l'aide d'un tournevis
Instruction importante pour le montage et le fonctionnement !
En cas d'utilisation comme dispositif de sécurité pour la
protection contre les explosions suivant la directive 2014/
34/UE Annexe II section. 1.5 un test fonctionnel corres-
pondant aux dispositions est nécessaire.
Le point de commutation doit être fixé par l'installateur
par un essai individuel thermique et assuré contre tout
dérèglement. Pour cela il faut tenir compte de :
- la géométrie du capteur ainsi que du couplage thermique
- de la température ambiante max.
- de la température de production max.
Régler le seuil suivant l'échelle :
h Régler le seuil au niveau du potentiomètre via l'échelle interne
(ne pas exercer de pression sur l'axe de consigne).
h Assurer le réglage par scellement du potentiomètre (par ex.
avec un vernis de protection résistant à la température).
Régler le seuil suivant les caractéristiques
spécifiques de l'installation :
h Chauffer le capteur de température au sein de l'installation à
la température limite souhaitée (durée au moins 5 minutes), en-
registrer et surveiller la température exacte au niveau du cap-
teur de température à l'aide d'un comparateur calibré.
h Définir la position du point de commutation en tournant le poten-
tiomètre de la valeur fin d'échelle vers la valeur début d'échelle
(circuits 1-2 ouverts et circuits 1-4 fermés).
Assurer le réglage par scellement du potentiomètre (par ex. avec
un vernis de protection résistant à la température).
Déverrouillage STB
Le STB ne peut être déverrouillé que si la température
descend sous le seuil limite d'env. 10 %.
Comportement en cas de rupture du système de mesure
En cas de destruction du système de mesure, c.-à-d. lorsque
le liquide d'expansion s'échappe, la pression dans la
membrane chute et le circuit électrique reste ouvert pour STW
et STB . Un déverrouillage n'est plus possible pour STB.
Comportement si la température est trop basse
Si la température sur la sonde du STW ou STB devient
négative, lecircuit électrique s'ouvre, toutefois il se re-
ferme lorsque la température négative automatiquement.
Raccordement électrique
Il faut respecter les dispositions relatives au raccorde-
ment électrique en zone explosible !
Prescriptions et remarques
• Le raccordement électrique doit être effectué exclusivement par
du personnel qualifié.
• Aussi bien pour le choix du matériau des câbles, que pour l'ins-
tallation ou bien le raccordement électrique de l'appareil, il faut
respecter la réglementation en vigueur.
• Débrancher les deux conducteurs du réseau lorsque des pièces
sous tension peuvent être touchées lors d'une intervention sur
l'appareil.
• Raccorder l'appareil à la terre sur la borne PE, avec le conduc-
teur de protection. Ce conducteur doit avoir la même section que
les lignes d'alimentation. Amener les lignes de mise à la terre en
étoile à un point de terre commun relié à la tension d'alimenta-
tion par le conducteur de protection. Ne pas boucler les lignes de
mise à la terre, c'est-à-dire ne pas les amener d'un appareil à un
autre
• Outre une installation défectueuse, des valeurs mal réglées sur
le thermostat peuvent altérer le bon fonctionnement du process
ou provoquer des dégâts. C'est pourquoi le réglage ne doit être
effectué que par du personnel qualifié. Dans cette section, nous
vous prions de respecter les règles de sécurité correspondantes.
Raccordement électrique
h Préparer les câbles
( A ) Utiliser l'outil de sertissage adapté
h Passer le câble de raccordement
(Ø 7 à 13 mm or M20 ou Ø 10 à 17 mm or M25)
à travers le presse-étoupe Ex (1).
h Effectuer le raccordement suivant schéma au bornier (2),
2
.
adapté à des sections comprises entre 0,5 à 4 mm
h Type de mise en place X (sans préparation particulière).
h La câble de raccordement doit être posé de manière fixe.
h Mettre la borne „PE" à la terre.
h Positionner la câble de raccordement dans le boîtier et serrer
le presse-étoupe Ex (1) avec le couple de serrage suivant :
M25 × 1.5
Plastic Brass
3.0 Nm 10 Nm
Raccord filet
(1.1)
2.0 Nm
Ecrou borgne
(1.2)
Schémas de raccordement
= Etalonnage croissant
= Etalonnage décroissant
Caractéristiques techniques
Marquage
II 2G Ex db eb IIC T4/T5/T6 Gb
ATEX
II 2D Ex tb IIIC T85°C/T100°C/T130°C Db
Marquage
Ex db eb IIC T4/T5/T6 Gb
IECEx
Ex tb IIIC T85°C/T100°C/T130°C Db
(optionnel)
Certificat
EPS 11 ATEX 1 354
d'essai
Certificat
IECEx EPS 13.0046
d'essai IECEx
(optionnel)
Certificat
RU C-DE.HB07.B.00057/20
d'essai
EAC-Ex (opt.)
Certificate
EPS 11 ATEX 1 354 (SIL 2)
d'essai SIL
(optionnel)
Température
Plage de réglage
ambiante
avec valeur
admissible en
fin d'échelle
service
< +200°C
200 +350°C
350 +500°C
Température
max. +50°C, min. -20°C (-55°C)
de stockage
(-60 °C optionnel)
admissible
Pouvoir de
Sur le contact à ouverture (contacts principaux 1-2);
coupure max.
suivant exécution, voir plaque signalétique
Sur le contact à fermeture (contacts principaux 1-4)
suivant exécution, voir plaque signalétique
Contact à rupture brusque avec revêtement doré
AC/DC 24 V, 0,1 A
Pouvoir de
Pour garantir la plus grande sécurité de coupure possible,
coupure min.
nous vous recommandons une charge minimale de :
AC/DC = 24 V, 100 mA si contacts argentés
AC/DC = 10 V, 5 mA si contacts dorés
Surtension transitoire de référence : 2500 V
Fusible
voir pouvoir de coupure max.
nécessaire
Précision du
Par rapport à la consigne
point de
pour T
+22 °C = voir indication de la plaque signalétique
U
contact
Influence
En cas de dérive de la température ambiante sur le boîtier
moyenne de la
et le capillaire +22°C, il en résulte un déplacement du
température
point de contact.
ambiante
Température ambiante plus élevée =
point de contact plus bas ;
Température ambiante plus basse =
point de contact plus haut.
Poids
env. 1,2 kg thermostat simple,
env. 2,5 kg thermostat double
Indice
IP65 (standard), IP66 suivant EN 60529 (Option 861)
protection
(Boîtier polyester), degré de pollution 2
Milieu
eau, huile, air, vapeur
d'utilisation
Constante de
dans l'eau
temps t
dans l'huile
0,632
dans l'air/vapeur surchauffée
2
.
M20 × 1,5
M25 × 1,5
Matière
Laiton Matière
Laiton
plastique
plastique
2,3 Nm
8 Nm 3,0 Nm
10 N
m
1,5 Nm
2,0 Nm
min. °C max. °C sur le capteur
de température
Consigne max.
+15%
voir plaque
signalétique
45 s
60 s
120 s
Werbung
