4. Anschluss
Vorsicht:
Schließen Sie die Signale der Signalbrücke
ausschließlich an ein Steuermodul für Multiplex-
Signale (z. B. Art.-Nr. 5229 oder 52292) an! Zie-
hen Sie den Stecker niemals am Kabel heraus,
sondern greifen Sie nur am Steckergehäuse an,
um das Kabel herauszuziehen!
Stecker nicht abschneiden! Ansonsten wird das
Signal sofort zerstört!
Beachten Sie die Anleitung des Multiplexers
Art.-Nr. 5229 bzw. 52292 zu Anschluss und
Signalanmeldung.
Für jedes Signal benötigen Sie einen mit „Hp"
markierten Anschluss am Multiplexer, also entwe-
der zwei Module Art.-Nr. 5229 oder ein Modul
Art.-Nr. 52292.

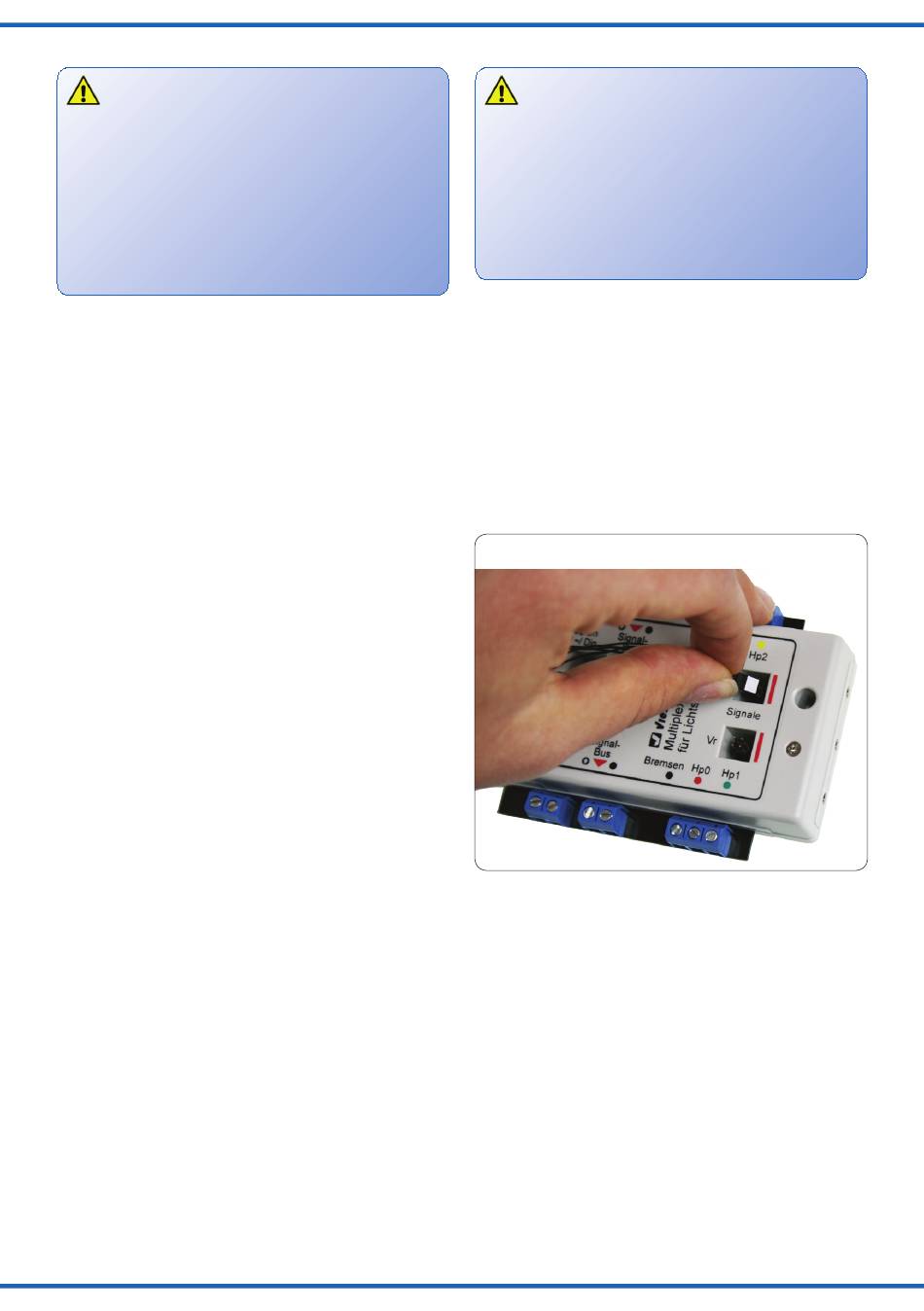

Stecken Sie den Signalstecker in die Buchse „Hp"
des Multiplexers.
Achten Sie auf die korrekte Polarität. Die Mar-
kierung am Stecker muss mit der Markierung am
Multiplexer übereinstimmen (s. Abb. 5).
Bei verpolt eingesteckten Steckern wird nichts
beschädigt. Das Signal wird dann möglicherwei-
se falsch erkannt und entsprechend falsch ange-
steuert.
Ein schnelles, dauerndes Blinken einer oder meh-
rerer Signal-LEDs deutet auf eine Störung hin. Bit-
te prüfen Sie dann, ob ein Kabel abgerissen oder
der Stecker verdreht ist.
Tipp:
Zur Verlängerung der vierpoligen Leitung bieten
wir unter der Art.-Nr. 5236 ein Verlängerungs-
kabel (1 m) an.
5. Fehlersuche und Abhilfe
Jedes Viessmann-Produkt wird unter hohen Qua-
litätsstandards gefertigt und vor seiner Ausliefe-
rung geprüft. Sollte es dennoch zu einer Störung
kommen, prüfen Sie bitte als erstes die Stromzu-
fuhr und die Verkabelung.
Wenn Sie die Fehlerursache nicht finden können,
geben Sie die Signalbrücke in der zugehörigen
Verpackung zu Ihrem Fachhändler oder senden
Sie sie zur Reparatur bitte direkt an den Viess-
mann-Service (Adresse siehe unten).
1) Signale zeigen falsche Signalbilder.
Mögliche Ursache: Multiplex-Stecker ist falsch am
Multiplexer eingesteckt. Überprüfen Sie den Ste-
cker. Die Markierung an Stecker und Multiplexer
muss übereinstimmen.
All manuals and user guides at all-guides.com
4. Connection
Caution:
Connect the signals of the signal bridge exclu-
sively on control module for Multiplex Signals
(e. g., item-No 5229 or 52292) in! Never pulled
out the plug in the cable, only pull out the plug
on the plug?
No cutting of plugs! Otherwise the signal is de-
stroyed immediately!
Take care of the instructions manual of the Multi-
plexers in item-No. 5229 or 52292 for connection
and signal registration.
For every signal you need a connection marked
with "Hp" in the multiplex, so either two modules
in item-No. 5229 or a module item-No. 52292. Put
the signal plug in the box "Hp" of the Multiplexers
two modules in item-No. 5229 or a module item-
No. 52292. Pay attention to the correct polarity.
The mark in the plug has to agree with the mark in
the Multiplexer) (see. Fig. 5).
Abb. 5
With wrong inserted plugs nothing will be dam-
aged. The signal could be identified wrong and
accordingly controlled wrong too. A quick, perma-
nent)sparkling of one or several LEDs points to a
disturbance. Please, check whether a cable has
broken off or the plug is twisted.
Tip:
For the lengthening of the 4-pole line we offer our
cable item-No. 5236, length 1 m.
5. Trouble-shooting
Every Viessmann-product is manufactured un-
der high high-class standards and checked before
delivery. Nevertheless should there be a distur-
bance, check first power supply and the wiring.
If you cannot find the problem, bring the product
packed in the original packaging incl. net part to
Fig. 5
