Funkstrecke montieren

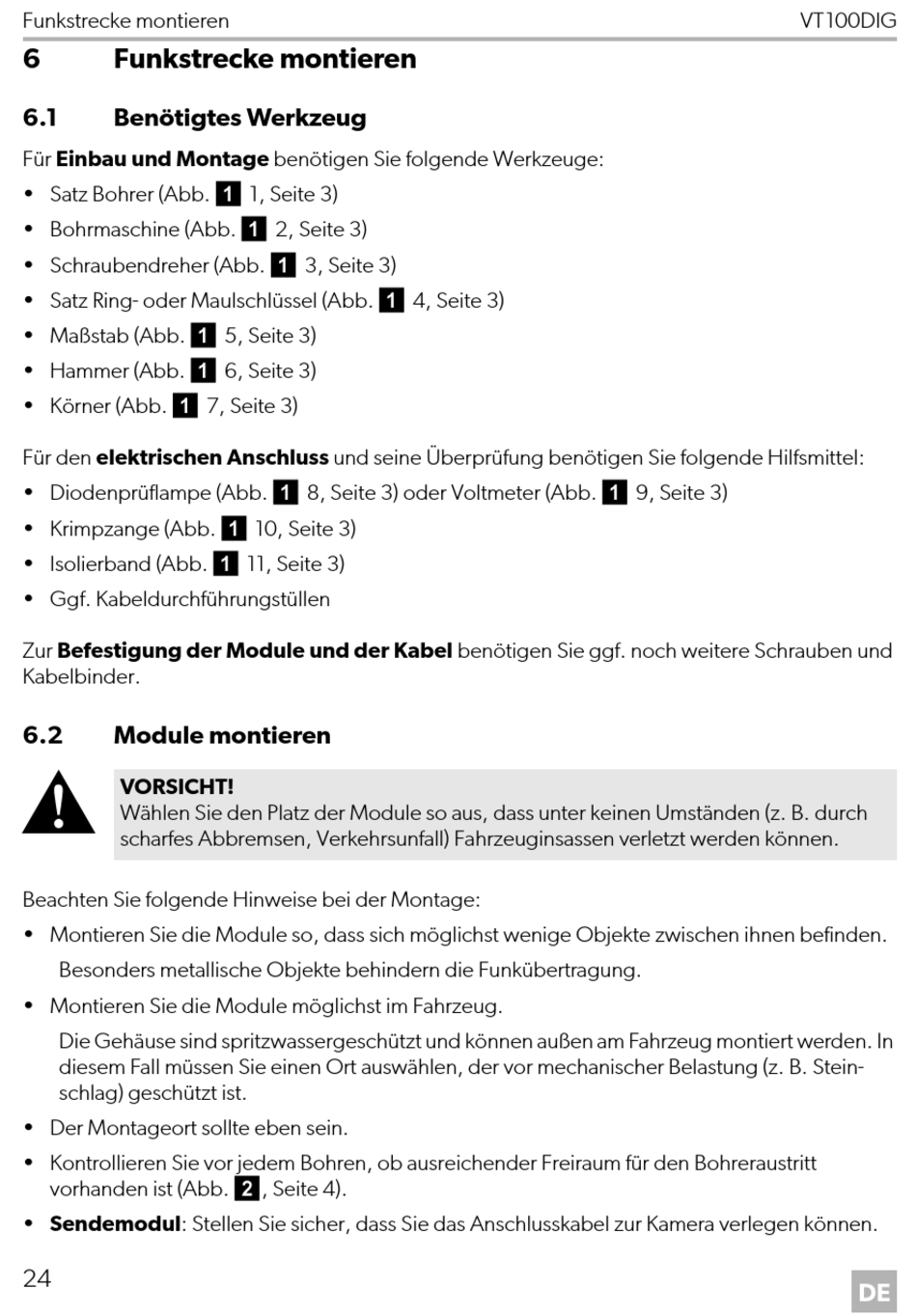

6 Funkstrecke montieren
6.1 Benötigtes Werkzeug
Für Einbau und Montage benötigen Sie folgende Werkzeuge:
• Satz Bohrer (Abb. 1 1, Seite 3)
• Bohrmaschine (Abb. 1 2, Seite 3)
• Schraubendreher (Abb. 1 3, Seite 3)
• Satz Ring- oder Maulschlüssel (Abb. 1 4, Seite 3)
• Maßstab (Abb. 1 5, Seite 3)
• Hammer (Abb. 1 6, Seite 3)
• Körner (Abb. 1 7, Seite 3)
Für den elektrischen Anschluss und seine Überprüfung benötigen Sie folgende Hilfsmittel:
• Diodenprüflampe (Abb. 1 8, Seite 3) oder Voltmeter (Abb. 1 9, Seite 3)
• Krimpzange (Abb. 1 10, Seite 3)
• Isolierband (Abb. 1 11, Seite 3)
• Ggf. Kabeldurchführungstüllen
Zur Befestigung der Module und der Kabel benötigen Sie ggf. noch weitere Schrauben und
Kabelbinder.
6.2

Module montieren

!
VORSICHT!
Wählen Sie den Platz der Module so aus, dass unter keinen Umständen (z. B. durch
scharfes Abbremsen, Verkehrsunfall) Fahrzeuginsassen verletzt werden können.
Beachten Sie folgende Hinweise bei der Montage:
• Montieren Sie die Module so, dass sich möglichst wenige Objekte zwischen ihnen befinden.
Besonders metallische Objekte behindern die Funkübertragung.
• Montieren Sie die Module möglichst im Fahrzeug.
Die Gehäuse sind spritzwassergeschützt und können außen am Fahrzeug montiert werden. In
diesem Fall müssen Sie einen Ort auswählen, der vor mechanischer Belastung (z. B. Stein-
schlag) geschützt ist.
• Der Montageort sollte eben sein.
• Kontrollieren Sie vor jedem Bohren, ob ausreichender Freiraum für den Bohreraustritt
vorhanden ist (Abb. 2, Seite 4).
• Sendemodul: Stellen Sie sicher, dass Sie das Anschlusskabel zur Kamera verlegen können.
24
VT100DIG
DE
