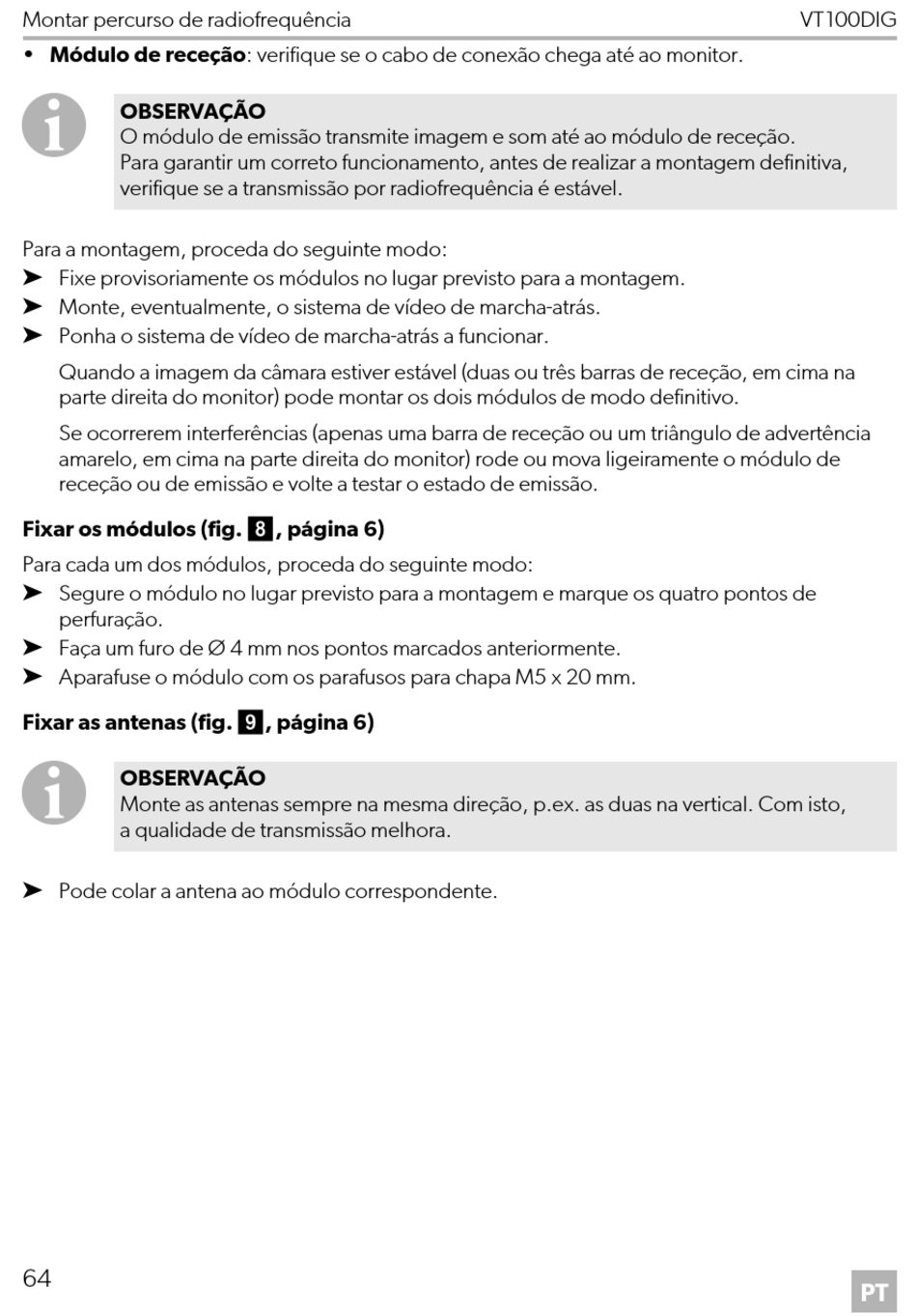

Montar percurso de radiofrequência
• Módulo de receção: verifique se o cabo de conexão chega até ao monitor.
I
OBSERVAÇÃO
O módulo de emissão transmite imagem e som até ao módulo de receção.
Para garantir um correto funcionamento, antes de realizar a montagem definitiva,
verifique se a transmissão por radiofrequência é estável.
Para a montagem, proceda do seguinte modo:
➤ Fixe provisoriamente os módulos no lugar previsto para a montagem.
➤ Monte, eventualmente, o sistema de vídeo de marcha-atrás.
➤ Ponha o sistema de vídeo de marcha-atrás a funcionar.
Quando a imagem da câmara estiver estável (duas ou três barras de receção, em cima na
parte direita do monitor) pode montar os dois módulos de modo definitivo.
Se ocorrerem interferências (apenas uma barra de receção ou um triângulo de advertência
amarelo, em cima na parte direita do monitor) rode ou mova ligeiramente o módulo de
receção ou de emissão e volte a testar o estado de emissão.
Fixar os módulos (fig. 8, página 6)
Para cada um dos módulos, proceda do seguinte modo:
➤ Segure o módulo no lugar previsto para a montagem e marque os quatro pontos de
perfuração.
➤ Faça um furo de Ø 4 mm nos pontos marcados anteriormente.
➤ Aparafuse o módulo com os parafusos para chapa M5 x 20 mm.
Fixar as antenas (fig. 9, página 6)
I
OBSERVAÇÃO
Monte as antenas sempre na mesma direção, p.ex. as duas na vertical. Com isto,
a qualidade de transmissão melhora.
➤ Pode colar a antena ao módulo correspondente.
