Technický popis

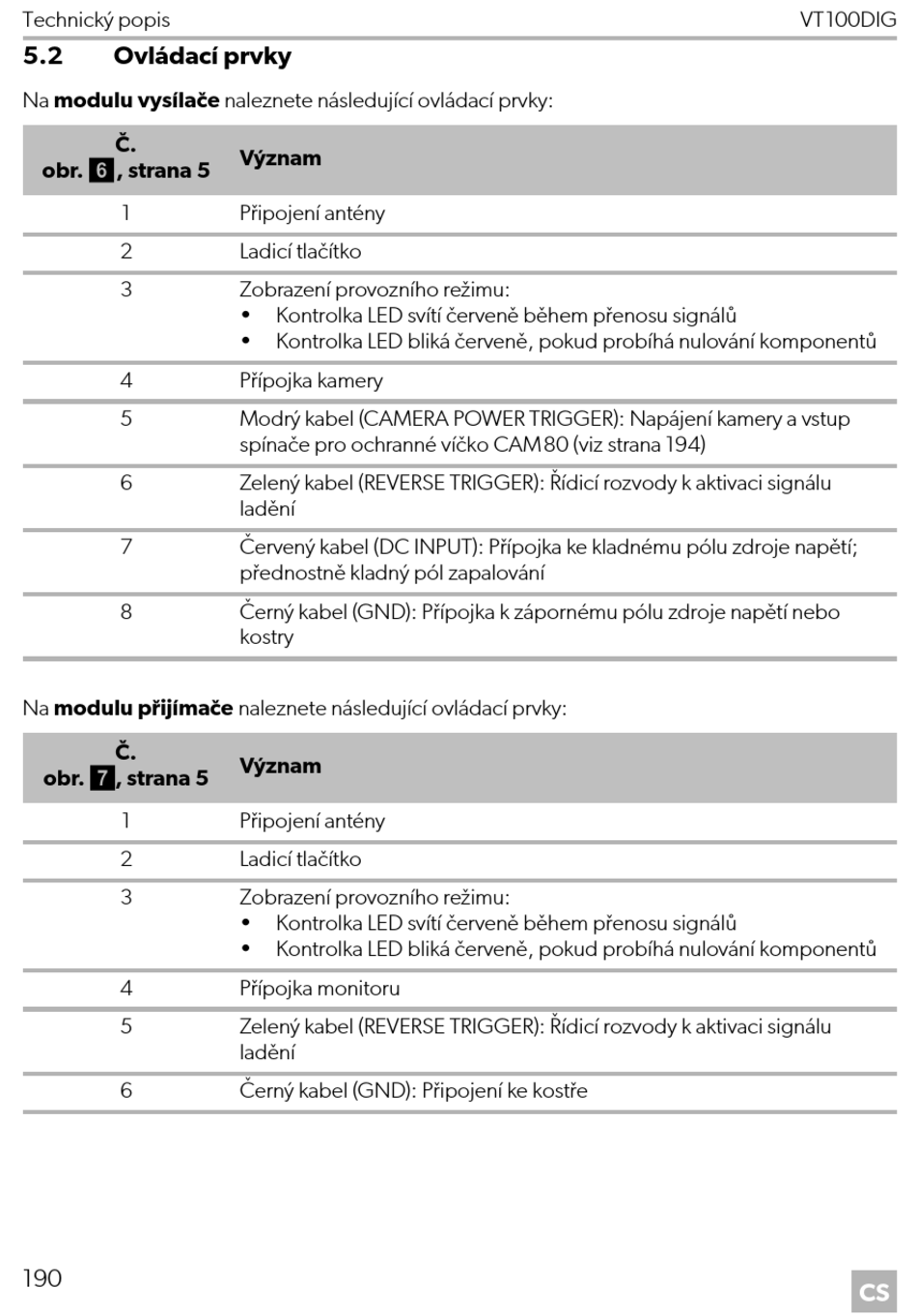

5.2 Ovládací prvky
Na modulu vysílače naleznete následující ovládací prvky:
Č.
obr. 6, strana 5
1
2
3
4
5
6
7
8
Na modulu přijímače naleznete následující ovládací prvky:
Č.
obr. 7, strana 5
1
2
3
4
5
6
190
Význam
Připojení antény
Ladicí tlačítko
Zobrazení provozního režimu:
•
Kontrolka LED svítí červeně během přenosu signálů
•
Kontrolka LED bliká červeně, pokud probíhá nulování komponentů
Přípojka kamery
Modrý kabel (CAMERA POWER TRIGGER): Napájení kamery a vstup
spínače pro ochranné víčko CAM80 (viz strana 194)
Zelený kabel (REVERSE TRIGGER): Řídicí rozvody k aktivaci signálu
ladění
Červený kabel (DC INPUT): Přípojka ke kladnému pólu zdroje napětí;
přednostně kladný pól zapalování
Černý kabel (GND): Přípojka k zápornému pólu zdroje napětí nebo
kostry
Význam
Připojení antény
Ladicí tlačítko
Zobrazení provozního režimu:
•
Kontrolka LED svítí červeně během přenosu signálů
•
Kontrolka LED bliká červeně, pokud probíhá nulování komponentů
Přípojka monitoru
Zelený kabel (REVERSE TRIGGER): Řídicí rozvody k aktivaci signálu
ladění
Černý kabel (GND): Připojení ke kostře
VT100DIG
CS
