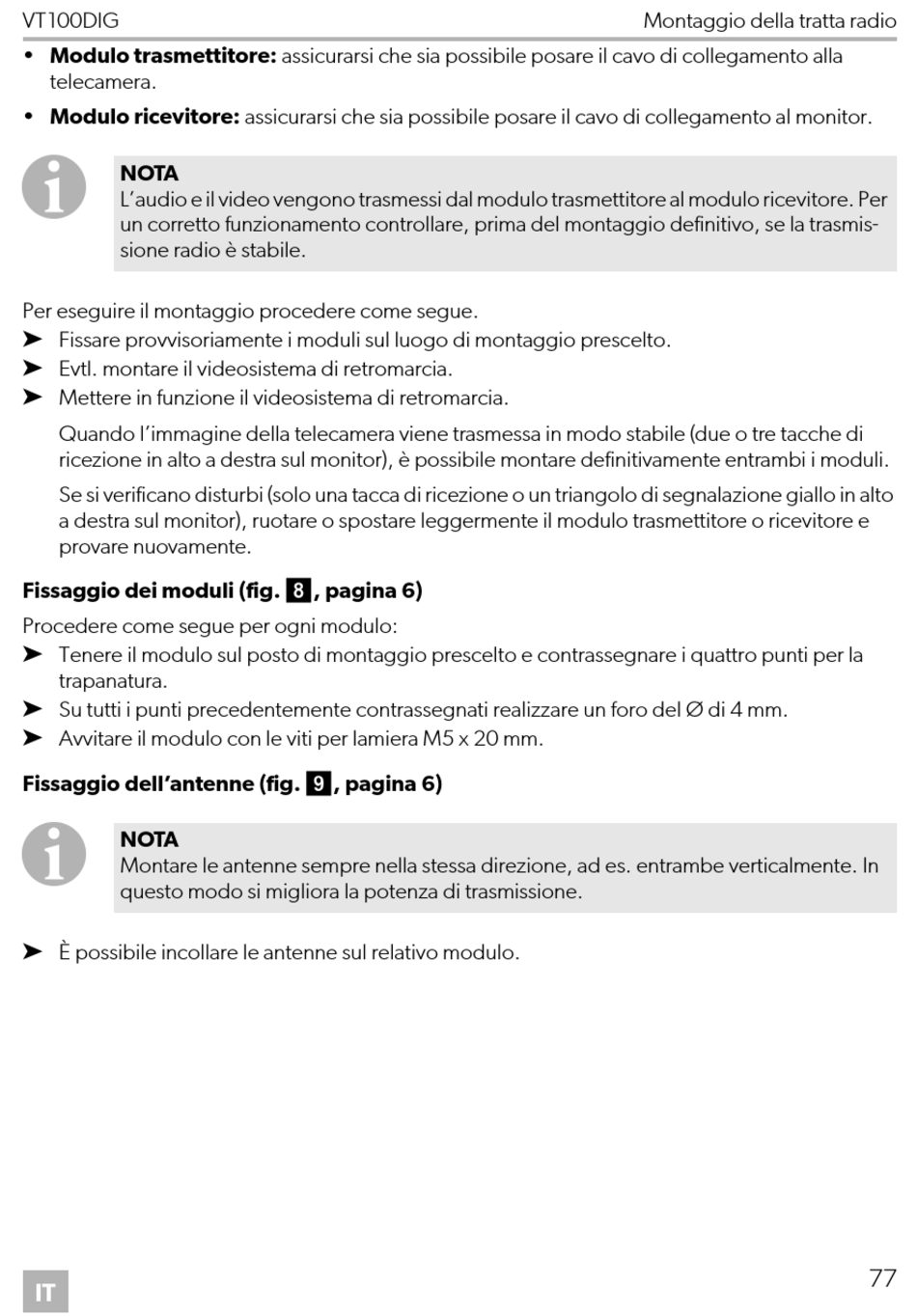

VT100DIG
• Modulo trasmettitore: assicurarsi che sia possibile posare il cavo di collegamento alla
telecamera.
• Modulo ricevitore: assicurarsi che sia possibile posare il cavo di collegamento al monitor.
I
NOTA
L'audio e il video vengono trasmessi dal modulo trasmettitore al modulo ricevitore. Per
un corretto funzionamento controllare, prima del montaggio definitivo, se la trasmis-
sione radio è stabile.
Per eseguire il montaggio procedere come segue.
➤ Fissare provvisoriamente i moduli sul luogo di montaggio prescelto.
➤ Evtl. montare il videosistema di retromarcia.
➤ Mettere in funzione il videosistema di retromarcia.
Quando l'immagine della telecamera viene trasmessa in modo stabile (due o tre tacche di
ricezione in alto a destra sul monitor), è possibile montare definitivamente entrambi i moduli.
Se si verificano disturbi (solo una tacca di ricezione o un triangolo di segnalazione giallo in alto
a destra sul monitor), ruotare o spostare leggermente il modulo trasmettitore o ricevitore e
provare nuovamente.
Fissaggio dei moduli (fig. 8, pagina 6)
Procedere come segue per ogni modulo:
➤ Tenere il modulo sul posto di montaggio prescelto e contrassegnare i quattro punti per la
trapanatura.
➤ Su tutti i punti precedentemente contrassegnati realizzare un foro del Ø di 4 mm.
➤ Avvitare il modulo con le viti per lamiera M5 x 20 mm.
Fissaggio dell'antenne (fig. 9, pagina 6)
I
NOTA
Montare le antenne sempre nella stessa direzione, ad es. entrambe verticalmente. In
questo modo si migliora la potenza di trasmissione.
➤ È possibile incollare le antenne sul relativo modulo.
IT
Montaggio della tratta radio
