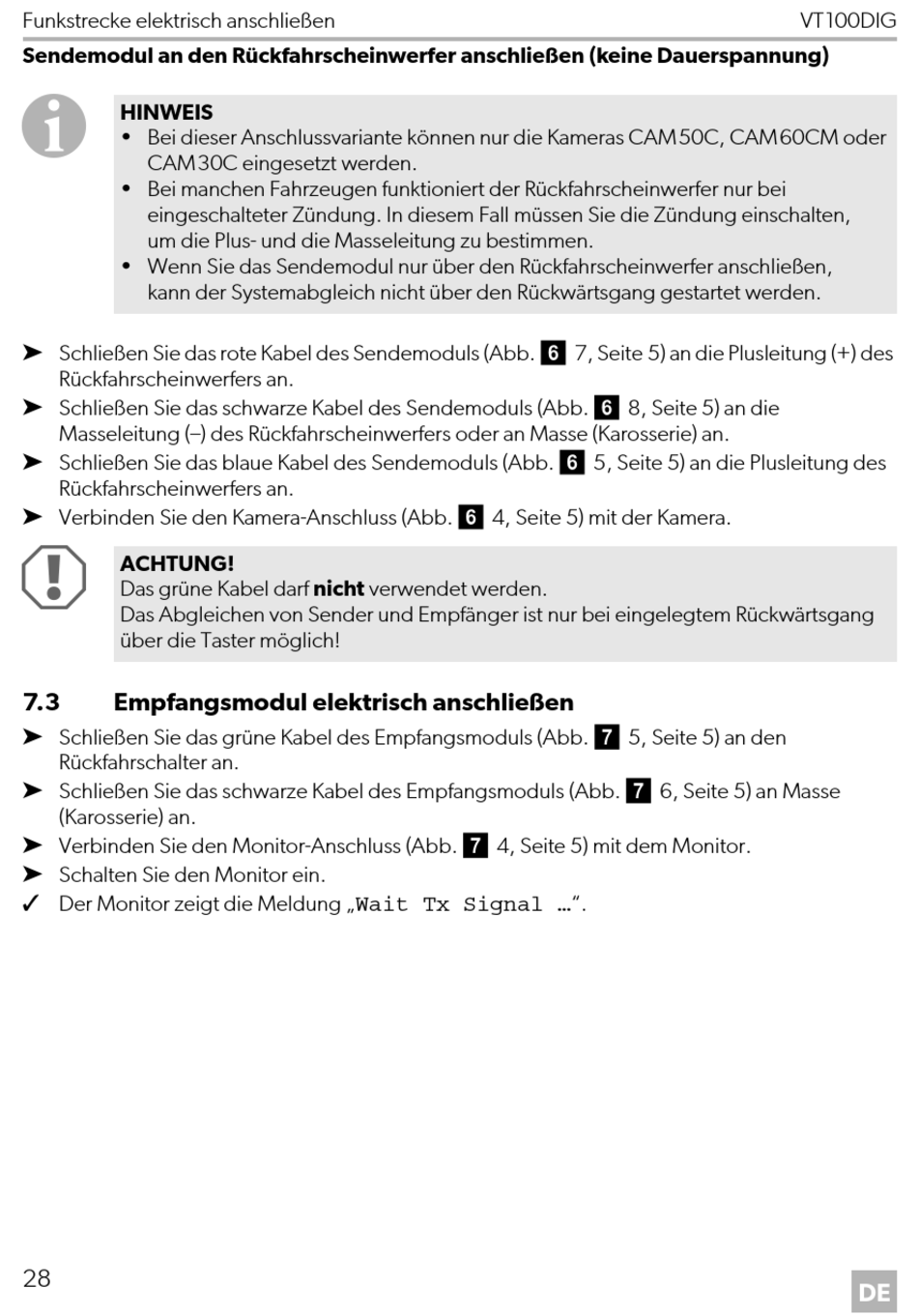

Funkstrecke elektrisch anschließen
Sendemodul an den Rückfahrscheinwerfer anschließen (keine Dauerspannung)
I
HINWEIS
• Bei dieser Anschlussvariante können nur die Kameras CAM50C, CAM60CM oder
CAM30C eingesetzt werden.
• Bei manchen Fahrzeugen funktioniert der Rückfahrscheinwerfer nur bei
eingeschalteter Zündung. In diesem Fall müssen Sie die Zündung einschalten,
um die Plus- und die Masseleitung zu bestimmen.
• Wenn Sie das Sendemodul nur über den Rückfahrscheinwerfer anschließen,
kann der Systemabgleich nicht über den Rückwärtsgang gestartet werden.
➤ Schließen Sie das rote Kabel des Sendemoduls (Abb. 6 7, Seite 5) an die Plusleitung (+) des
Rückfahrscheinwerfers an.
➤ Schließen Sie das schwarze Kabel des Sendemoduls (Abb. 6 8, Seite 5) an die
Masseleitung (–) des Rückfahrscheinwerfers oder an Masse (Karosserie) an.
➤ Schließen Sie das blaue Kabel des Sendemoduls (Abb. 6 5, Seite 5) an die Plusleitung des
Rückfahrscheinwerfers an.
➤ Verbinden Sie den Kamera-Anschluss (Abb. 6 4, Seite 5) mit der Kamera.
A
ACHTUNG!
Das grüne Kabel darf nicht verwendet werden.
Das Abgleichen von Sender und Empfänger ist nur bei eingelegtem Rückwärtsgang
über die Taster möglich!
7.3 Empfangsmodul elektrisch anschließen
➤ Schließen Sie das grüne Kabel des Empfangsmoduls (Abb. 7 5, Seite 5) an den
Rückfahrschalter an.
➤ Schließen Sie das schwarze Kabel des Empfangsmoduls (Abb. 7 6, Seite 5) an Masse
(Karosserie) an.
➤ Verbinden Sie den Monitor-Anschluss (Abb. 7 4, Seite 5) mit dem Monitor.
➤ Schalten Sie den Monitor ein.
✓ Der Monitor zeigt die Meldung „Wait Tx Signal ...".
