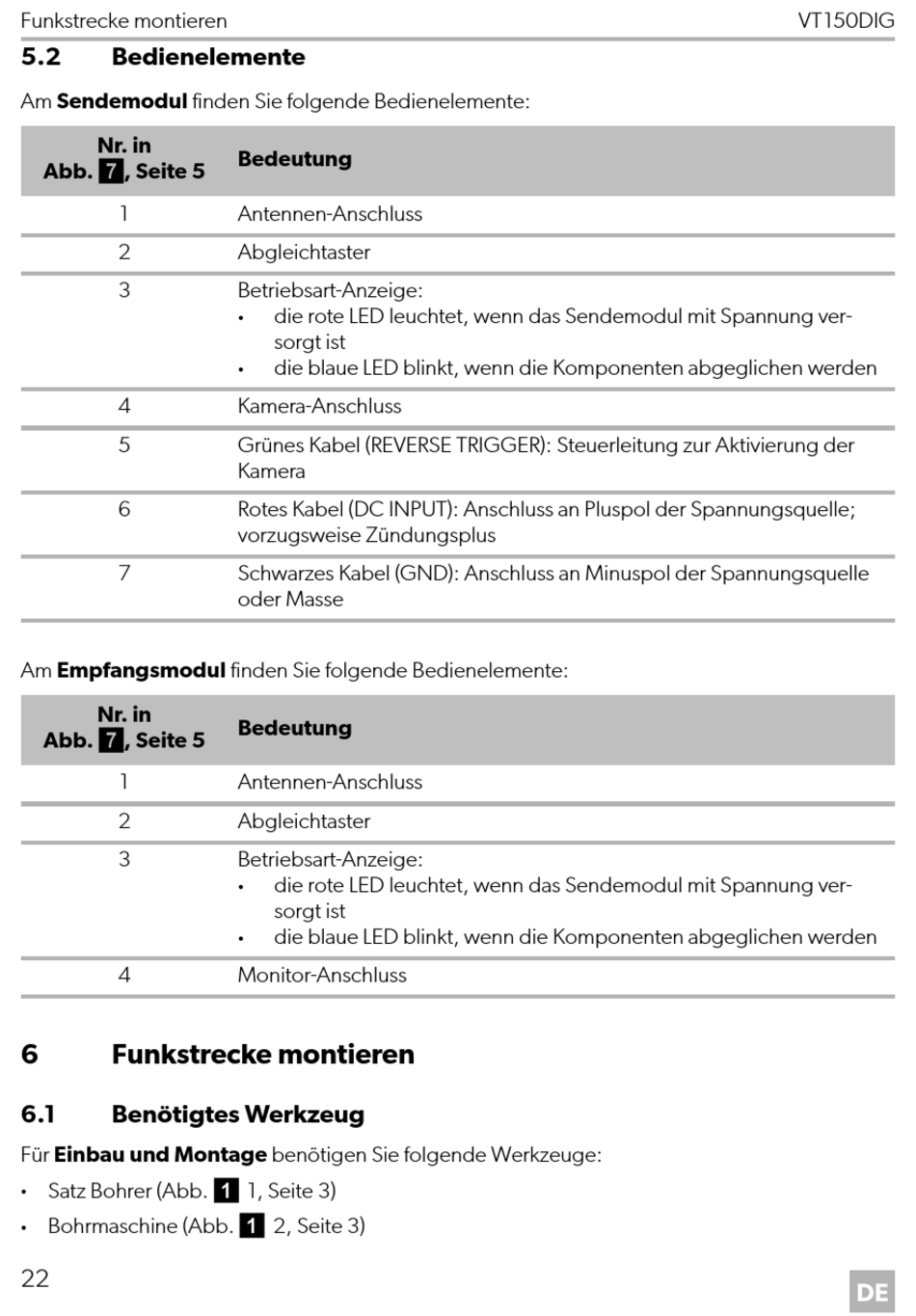

Funkstrecke montieren

5.2

Bedienelemente

Am Sendemodul finden Sie folgende Bedienelemente:
Nr. in
Abb. 7, Seite 5
1
2
3
4
5
6
7
Am Empfangsmodul finden Sie folgende Bedienelemente:
Nr. in
Abb. 7, Seite 5
1
2
3
4
6 Funkstrecke montieren
6.1 Benötigtes Werkzeug
Für Einbau und Montage benötigen Sie folgende Werkzeuge:
Satz Bohrer (Abb. 1 1, Seite 3)
•
Bohrmaschine (Abb. 1 2, Seite 3)
•
22
Bedeutung
Antennen-Anschluss
Abgleichtaster
Betriebsart-Anzeige:
•
die rote LED leuchtet, wenn das Sendemodul mit Spannung ver-
sorgt ist
•
die blaue LED blinkt, wenn die Komponenten abgeglichen werden
Kamera-Anschluss
Grünes Kabel (REVERSE TRIGGER): Steuerleitung zur Aktivierung der
Kamera
Rotes Kabel (DC INPUT): Anschluss an Pluspol der Spannungsquelle;
vorzugsweise Zündungsplus
Schwarzes Kabel (GND): Anschluss an Minuspol der Spannungsquelle
oder Masse
Bedeutung
Antennen-Anschluss
Abgleichtaster
Betriebsart-Anzeige:
•
die rote LED leuchtet, wenn das Sendemodul mit Spannung ver-
sorgt ist
•
die blaue LED blinkt, wenn die Komponenten abgeglichen werden
Monitor-Anschluss
