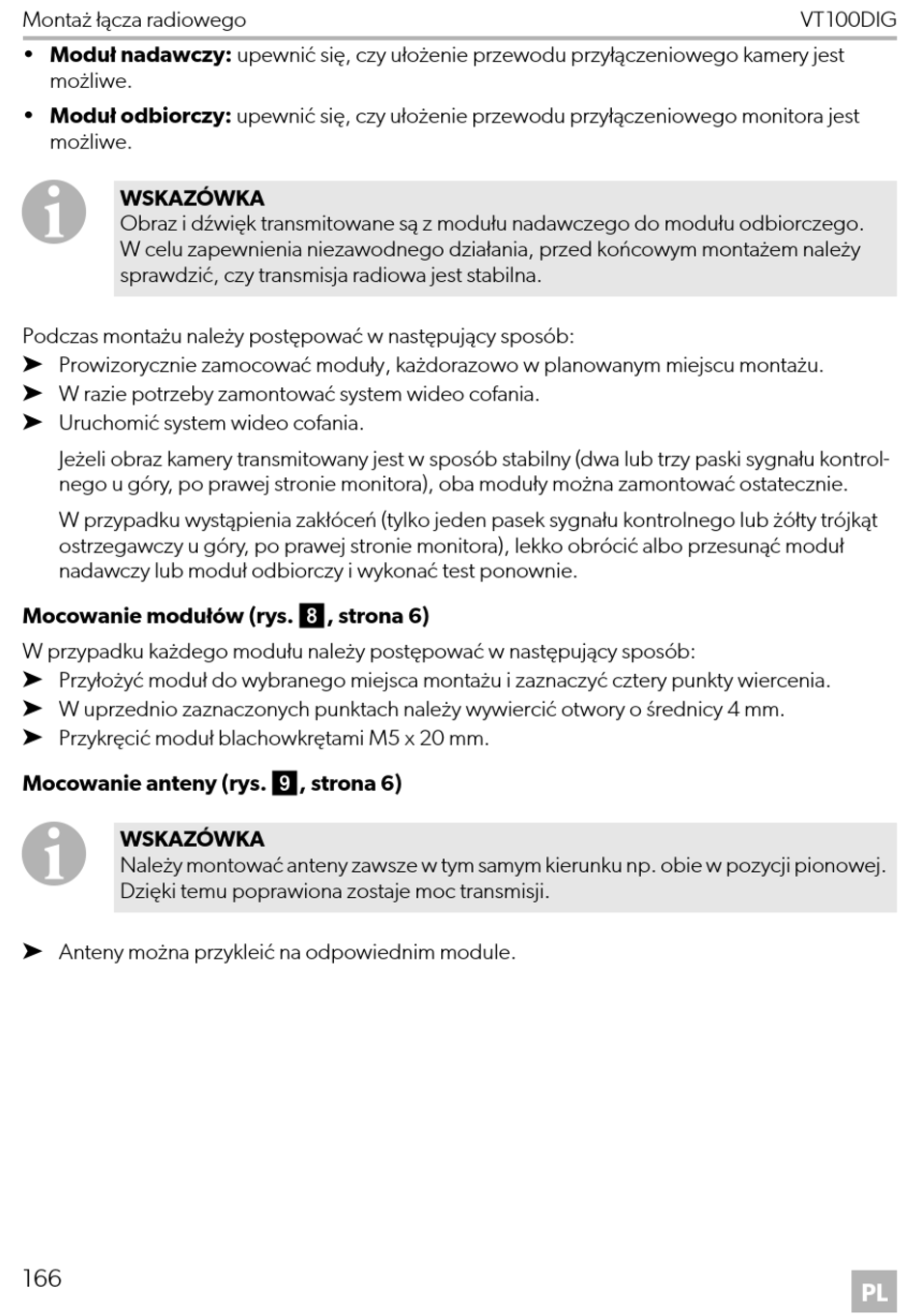

Montaż łącza radiowego
• Moduł nadawczy: upewnić się, czy ułożenie przewodu przyłączeniowego kamery jest
możliwe.
• Moduł odbiorczy: upewnić się, czy ułożenie przewodu przyłączeniowego monitora jest
możliwe.
I
WSKAZÓWKA
Obraz i dźwięk transmitowane są z modułu nadawczego do modułu odbiorczego.
W celu zapewnienia niezawodnego działania, przed końcowym montażem należy
sprawdzić, czy transmisja radiowa jest stabilna.
Podczas montażu należy postępować w następujący sposób:
➤ Prowizorycznie zamocować moduły, każdorazowo w planowanym miejscu montażu.
➤ W razie potrzeby zamontować system wideo cofania.
➤ Uruchomić system wideo cofania.
Jeżeli obraz kamery transmitowany jest w sposób stabilny (dwa lub trzy paski sygnału kontrol-
nego u góry, po prawej stronie monitora), oba moduły można zamontować ostatecznie.
W przypadku wystąpienia zakłóceń (tylko jeden pasek sygnału kontrolnego lub żółty trójkąt
ostrzegawczy u góry, po prawej stronie monitora), lekko obrócić albo przesunąć moduł
nadawczy lub moduł odbiorczy i wykonać test ponownie.
Mocowanie modułów (rys. 8, strona 6)
W przypadku każdego modułu należy postępować w następujący sposób:
➤ Przyłożyć moduł do wybranego miejsca montażu i zaznaczyć cztery punkty wiercenia.
➤ W uprzednio zaznaczonych punktach należy wywiercić otwory o średnicy 4 mm.
➤ Przykręcić moduł blachowkrętami M5 x 20 mm.
Mocowanie anteny (rys. 9, strona 6)
I
WSKAZÓWKA
Należy montować anteny zawsze w tym samym kierunku np. obie w pozycji pionowej.
Dzięki temu poprawiona zostaje moc transmisji.
➤ Anteny można przykleić na odpowiednim module.
