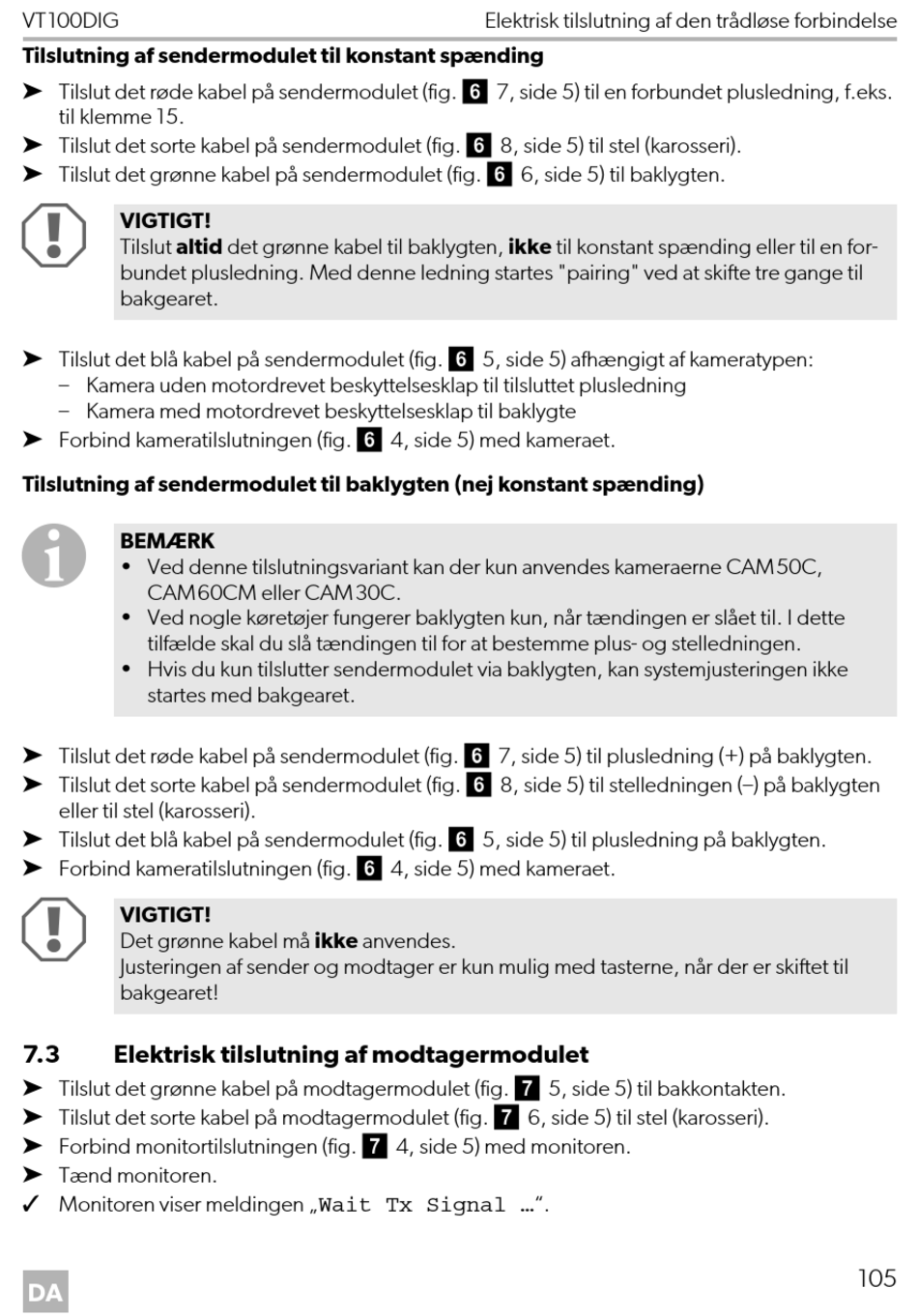

VT100DIG
Tilslutning af sendermodulet til konstant spænding
➤ Tilslut det røde kabel på sendermodulet (fig. 6 7, side 5) til en forbundet plusledning, f.eks.
til klemme 15.
➤ Tilslut det sorte kabel på sendermodulet (fig. 6 8, side 5) til stel (karosseri).
➤ Tilslut det grønne kabel på sendermodulet (fig. 6 6, side 5) til baklygten.
A
VIGTIGT!
Tilslut altid det grønne kabel til baklygten, ikke til konstant spænding eller til en for-
bundet plusledning. Med denne ledning startes "pairing" ved at skifte tre gange til
bakgearet.
➤ Tilslut det blå kabel på sendermodulet (fig. 6 5, side 5) afhængigt af kameratypen:
– Kamera uden motordrevet beskyttelsesklap til tilsluttet plusledning
– Kamera med motordrevet beskyttelsesklap til baklygte
➤ Forbind kameratilslutningen (fig. 6 4, side 5) med kameraet.
Tilslutning af sendermodulet til baklygten (nej konstant spænding)
I
BEMÆRK
• Ved denne tilslutningsvariant kan der kun anvendes kameraerne CAM50C,
CAM60CM eller CAM30C.
• Ved nogle køretøjer fungerer baklygten kun, når tændingen er slået til. I dette
tilfælde skal du slå tændingen til for at bestemme plus- og stelledningen.
• Hvis du kun tilslutter sendermodulet via baklygten, kan systemjusteringen ikke
startes med bakgearet.
➤ Tilslut det røde kabel på sendermodulet (fig. 6 7, side 5) til plusledning (+) på baklygten.
➤ Tilslut det sorte kabel på sendermodulet (fig. 6 8, side 5) til stelledningen (–) på baklygten
eller til stel (karosseri).
➤ Tilslut det blå kabel på sendermodulet (fig. 6 5, side 5) til plusledning på baklygten.
➤ Forbind kameratilslutningen (fig. 6 4, side 5) med kameraet.
A
VIGTIGT!
Det grønne kabel må ikke anvendes.
Justeringen af sender og modtager er kun mulig med tasterne, når der er skiftet til
bakgearet!
7.3
Elektrisk tilslutning af modtagermodulet
➤ Tilslut det grønne kabel på modtagermodulet (fig. 7 5, side 5) til bakkontakten.
➤ Tilslut det sorte kabel på modtagermodulet (fig. 7 6, side 5) til stel (karosseri).
➤ Forbind monitortilslutningen (fig. 7 4, side 5) med monitoren.
➤ Tænd monitoren.
✓ Monitoren viser meldingen „Wait Tx Signal ...".
DA
Elektrisk tilslutning af den trådløse forbindelse
105
