Die beiden Analogausgänge (Ausgang 1 und Ausgang 2) werden in den Farben blau und
grün hervorgehoben.
In dem Beispiel in Abb. 14 ist Ausgang 1 (blau) dem rF-Messwert und Ausgang 2 (grün)
der Temperatur zugeordnet.
Die erwarteten Ausgangsspannungen werden in Volt und Prozent (Bezogen auf den
Messbereichsendwert) ebenfalls hier angezeigt.
Fehlermeldungen und Warnungen
Treten Fehler oder Warnungen bezogen auf den Transmitter auf, werden diese in dem
-Feld hervorgehoben und mit einem Link im „View"-Feld hinterlegt.
„Status"
Die Anwahl dieses Links im
zu den Fehlern und Warnungen.
3.5
Transmitter-Konfi guration
Diese Anzeige kann aus dem
in der Spalte „CURRENT SETTINGS" aufgeführten Parameter aktuell aus dem Transmitter
ausgelesen.
Michell Instruments

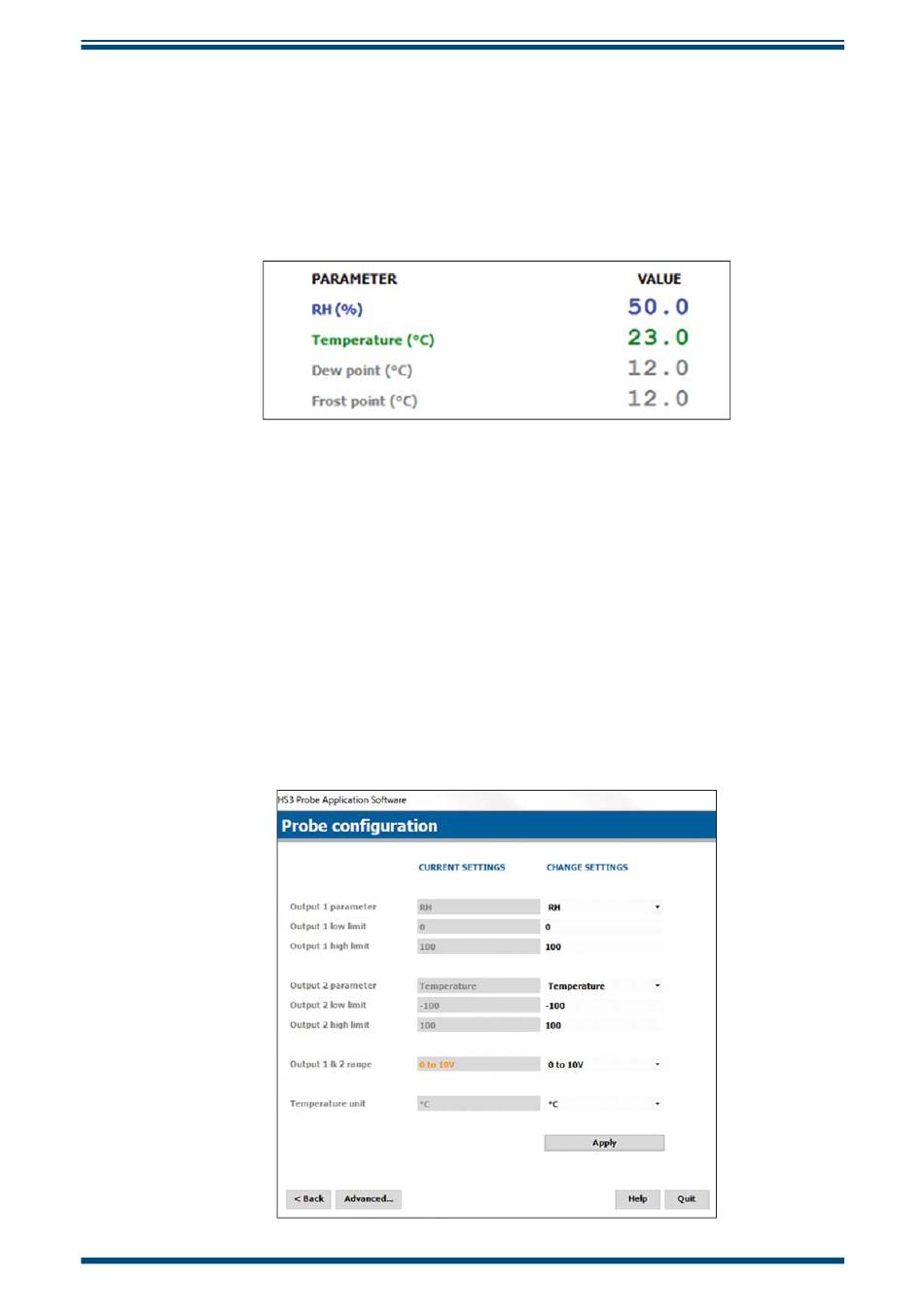

Anzeige der Ausgangskanäle (Beispiel)
Abbildung 14
-Feld öffnet ein neues Fenster mit näheren Angaben
„View"
Optionsfenster
Anzeige der Transmitter-Konfi guration
Abbildung 15
geöffnet werden. Beim Öffnen werden die
BETRIEB
