Bedienungsanleitung HygroSmart HS3
HINWEIS: Wird die Modbus-Adresse geändert, so führt die Software die
Kommunikation mit dem Transmitter unter der neuen Adresse fort.
Im folgenden Beispiel wird die Feuchte in 3 Schritten eingestellt.
In diesem Beispiel wurde als relative Feuchte 30, 50 und 70 % gewählt, aber es können
auch beliebige andere Werte gewählt werden. (Die Einstellungen der relativen Feuchte
in % sowie der Temperatur werden in gleicher Weise vorgenommen)
1. Schritt zur Einstellung:
1.
Platzieren Sie den HS3-Transmitter zusammen mit einer Referenz in einer
kontrollierten, stabilen Umgebung bei 30 % rF.
2.
Überprüfen Sie die Messanzeigen des HS3-Transmitters und vergleichen
Sie sie mit der Referenz.
•
Der Feuchte-Referenzwert beträgt 30,8 % rF.
•
Der HS3-Transmitter gibt eine rel. Feuchte von 28,0 % aus.
Abbildung 17
3.
Ermitteln Sie den Wert aus der Einstellungstabelle, der am dichtesten am
gemessenen Wert liegt (in diesem Beispiel 30), und ändern Sie diesen in
den gemessenen Referenzwert. (in diesem Beispiel 30,8).
4.
Ziehen Sie den Feuchtewert des HS3-Transmitters vom Referenzwert ab
(30,8 - 28,0 = 2,8).
5.
Addieren Sie das Ergebnis mit dem Referenzwert (30,8 + 2,8 = 33,6).
6.
Geben Sie diesen Wert in das entsprechende Feld für die korrigierte rF ein.
Michell Instruments

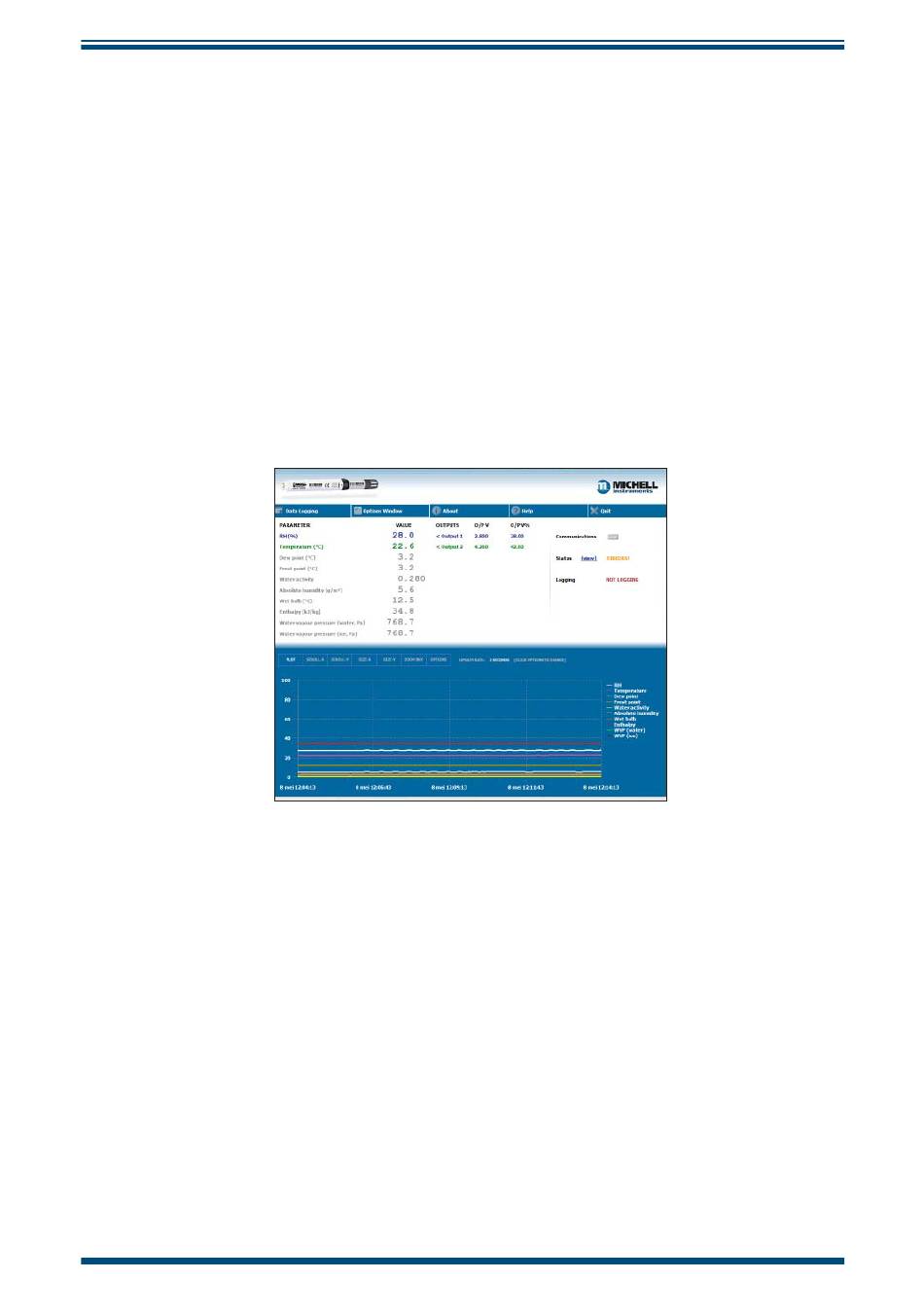

Messanzeige Transmitter vor der Einstellung
BETRIEB
13
