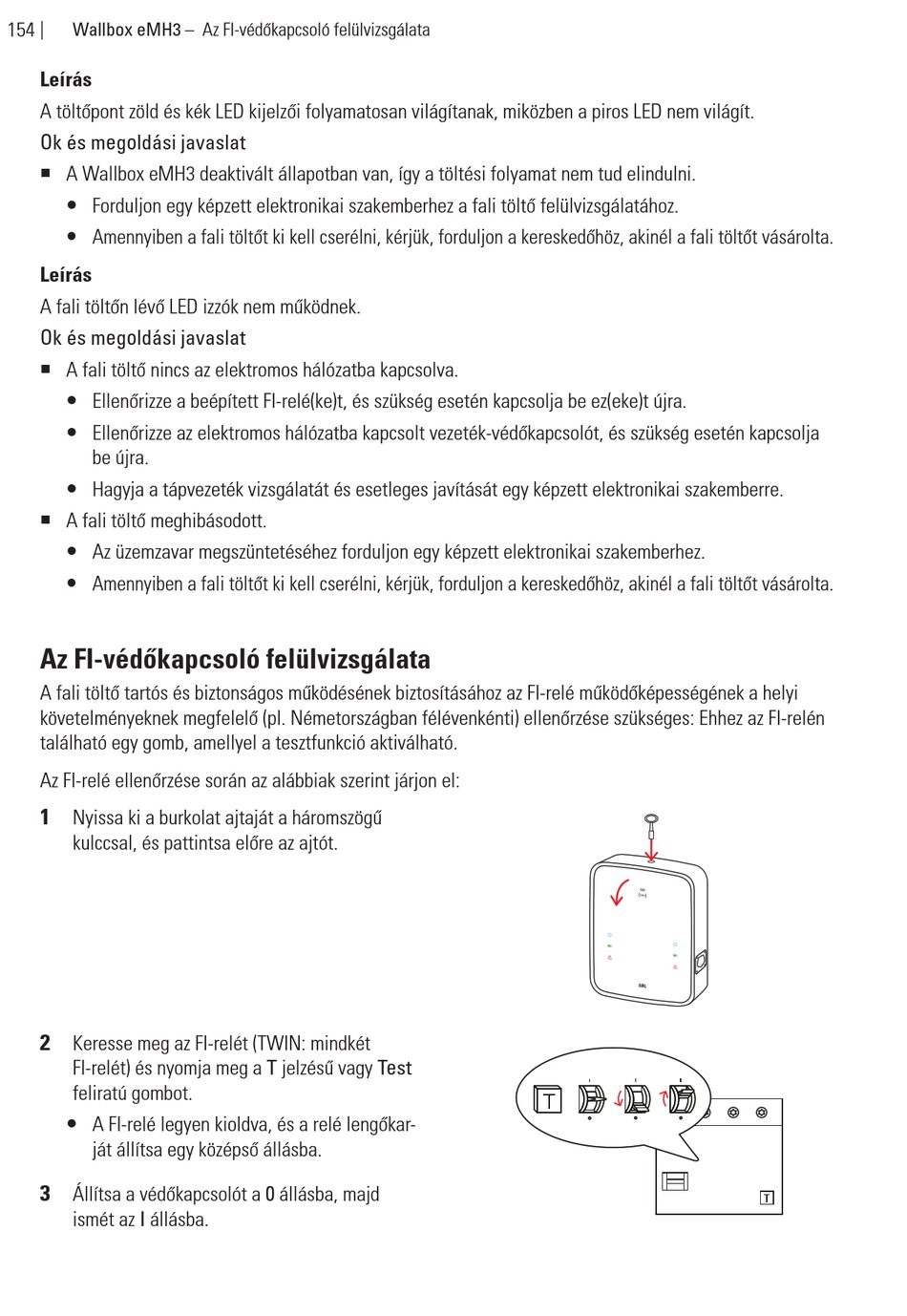

| Wallbox eMH3 – Az FI-védőkapcsoló felülvizsgálata
Leírás
A töltőpont zöld és kék LED kijelzői folyamatosan világítanak, miközben a piros LED nem világít.
Ok és megoldási javaslat
ƒ A Wallbox eMH3 deaktivált állapotban van, így a töltési folyamat nem tud elindulni.
y Forduljon egy képzett elektronikai szakemberhez a fali töltő felülvizsgálatához.
y Amennyiben a fali töltőt ki kell cserélni, kérjük, forduljon a kereskedőhöz, akinél a fali töltőt vásárolta.
Leírás
A fali töltőn lévő LED izzók nem működnek.
Ok és megoldási javaslat
ƒ A fali töltő nincs az elektromos hálózatba kapcsolva.
y Ellenőrizze a beépített FI-relé(ke)t, és szükség esetén kapcsolja be ez(eke)t újra.
y Ellenőrizze az elektromos hálózatba kapcsolt vezeték-védőkapcsolót, és szükség esetén kapcsolja
be újra.
y Hagyja a tápvezeték vizsgálatát és esetleges javítását egy képzett elektronikai szakemberre.
ƒ A fali töltő meghibásodott.
y Az üzemzavar megszüntetéséhez forduljon egy képzett elektronikai szakemberhez.
y Amennyiben a fali töltőt ki kell cserélni, kérjük, forduljon a kereskedőhöz, akinél a fali töltőt vásárolta.
Az FI-védőkapcsoló felülvizsgálata
A fali töltő tartós és biztonságos működésének biztosításához az FI-relé működőképességének a helyi
követelményeknek megfelelő (pl. Németországban félévenkénti) ellenőrzése szükséges: Ehhez az FI-relén
található egy gomb, amellyel a tesztfunkció aktiválható.
Az FI-relé ellenőrzése során az alábbiak szerint járjon el:
1
Nyissa ki a burkolat ajtaját a háromszögű
kulccsal, és pattintsa előre az ajtót.
2
Keresse meg az FI-relét (TWIN: mindkét
FI-relét) és nyomja meg a T jelzésű vagy Test
feliratú gombot.
y A FI-relé legyen kioldva, és a relé lengőkar-
ját állítsa egy középső állásba.
3
Állítsa a védőkapcsolót a 0 állásba, majd
ismét az I állásba.
