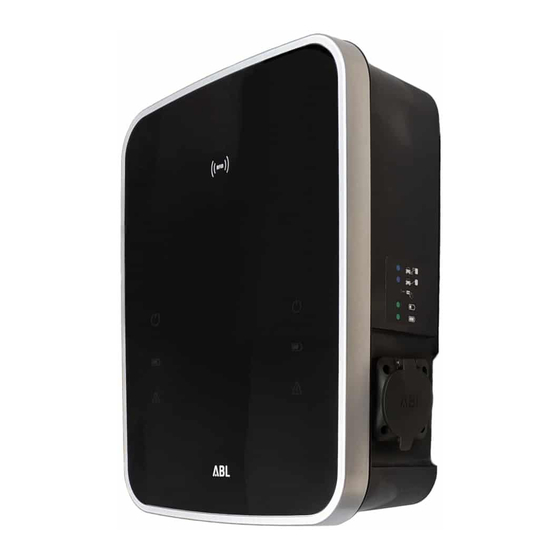

ABL Wallbox eMH3 Installationsanleitung
  1. Anleitungen
  2. Marken
  3. ABL Anleitungen
  4. Ladegeräte
  5. Wallbox eMH3
  6. Installationsanleitung

ABL Wallbox eMH3 Installationsanleitung

Vorschau ausblenden Andere Handbücher für Wallbox eMH3:
Inhaltsverzeichnis

Werbung

Quicklinks

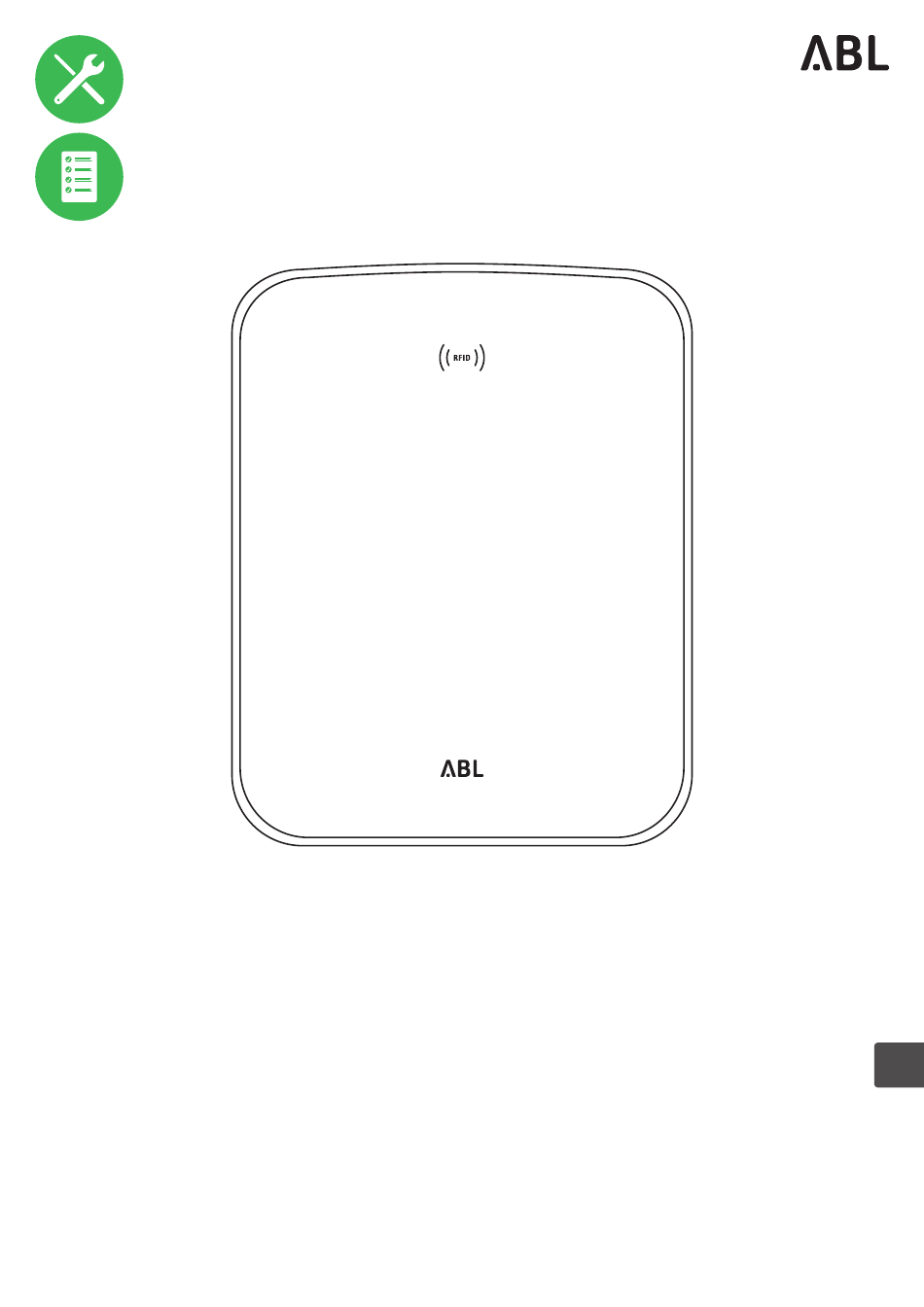

Wallbox
DE
eMH3
Installationsanleitung
Artikelnummer: 0301599_DE_c

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ABL Wallbox eMH3

Inhaltszusammenfassung für ABL Wallbox eMH3

  • Seite 1 Wallbox eMH3 Installationsanleitung Artikelnummer: 0301599_DE_c...
  • Seite 2 | Kontakt Kontakt ABL SURSUM Bayerische Elektrozubehör GmbH & Co. KG Albert-Büttner-Straße 11 91207 Lauf an der Pegnitz Deutschland +49 (0) 9123 188-0 +49 (0) 9123 188-188 info@abl.de www.ablmobility.de Customer Service +49 (0) 9123 188-0 service@abl.de www.ablmobility.de/de/service/support/ Revision: 0301599_DE_c, 13.08.2021...

  • Seite 3: Inhaltsverzeichnis

    Kontakt Technische Zusatzinformationen Bestimmungsgemäße Verwendung Informationen in diesem Dokument Sicherheits- und Gebrauchshinweise Allgemein Sicherheitshinweise Gebrauchshinweise Vorstellung der Wallbox eMH3 Identifikation der Wallbox Lieferumfang der Wallbox Zubehör Installation Vorgaben zum Installationsort Benötigtes Werkzeug und Zubehör Vorbereitung der Montageposition Vorbereitung und Befestigung der Wallbox...
  • Seite 4 | Inhaltsverzeichnis Zuordnungsschema von Federklemme auf Easy2Install-Schnittstelle Datenverkabelung über LOMK218 Definitionen Abmessungen Verwendung der Montageplatte als Bohrschablone 64 Copyright und Disclaimer Entsorgungshinweise CE-Kennzeichnung und Konformitätserklärung...

  • Seite 5: Technische Zusatzinformationen

    Bestimmungsgemäße Verwendung Die Wallbox eMH3 ist die ideale Lösung für Gruppeninstallationen auf Firmen- oder Hotelparkplätzen. Erhältlich mit einem (Single) oder zwei Ladepunkten (Twin) und als Stand-alone- oder Controller-Extender-Variante, kann zudem zwi- schen den Ausführungen mit Ladekabel oder Ladesteckdose gewählt werden.

  • Seite 6: Sicherheits- Und Gebrauchshinweise - Allgemein

    ƒ Bewahren Sie diese Anleitung an einer sicheren, stets zugänglichen Stelle auf: Die Inhalte und insbesondere die Sicherheitshinweise müssen für jeden Nutzer des Produkts einsehbar sein. ƒ Verwenden Sie ausschließlich Zubehör, das von ABL für das Produkt vorgesehen ist und angeboten wird. ƒ Verwenden Sie entsprechend ausschließlich Ladekabel, die der Norm IEC 61851 entsprechen.

  • Seite 7: Gebrauchshinweise

    Sicherheits- und Gebrauchshinweise – Gebrauchshinweise | ƒ Installieren Sie das Produkt nicht in unmittelbarer Nähe von fließendem oder Strahlwasser oder in hochwasser- gefährdeten Bereichen. ƒ Das Produkt darf nicht in einer explosionsgefährdeten Umgebung (EX-Bereich) installiert werden. ƒ Die mechanische Installation sollte von qualifiziertem Fachpersonal durchgeführt werden. ƒ...
  • Seite 8 ƒ Lassen Sie das Produkt ausschließlich von einem qualifizierten Elektrofachunternehmen reparieren. ACHTUNG! Nachweis einer Qualifikation Für eine Reparatur oder den Austausch von elektrischen Bauteilen ist ggf. eine Schulung bei ABL nachzuweisen: Kontaktieren Sie dazu den technischen Kundenservice von ABL (siehe „Kontakt“ auf Seite II). HINWEIS Änderung von Funktionen und Design-Merkmalen...

  • Seite 9: Vorstellung Der Wallbox Emh3

    Vorstellung der Wallbox eMH3 – Identifikation der Wallbox | Vorstellung der Wallbox eMH3 Herzlichen Glückwunsch zu Ihrer neuen Wallbox eMH3 von ABL. Unsere Wallbox eMH3 ist die ideale Lösung für Gruppeninstallationen auf Firmen- oder Hotelparkplätzen. Erhältlich mit einem (Single) oder zwei Ladepunkten (Twin) und als Stand-alone- oder Controller-Extender-Variante, kann zudem zwischen den Ausführungen mit Ladekabel oder...

  • Seite 10: Lieferumfang Der Wallbox

    | Vorstellung der Wallbox eMH3 – Lieferumfang der Wallbox Klasse der Genauigkeit Benannte Stellen Symbol Schutzklasse II Nummer der BMP Metrologie-Kennzeichnung (Baumusterprüfbescheinigung) HINWEIS Erklärung der Eichrechtskonformität Eichrechtskonform bedeutet, dass die Messdatensätze zu jedem einzelnen Ladevorgang gespeichert werden. Ge- mäß den gesetzlichen Bestimmungen in Deutschland darf elektrischer Strom an öffentlichen Ladestationen nur eichrechtskonform abgerechnet werden.

  • Seite 11: Zubehör

    Kontrollieren Sie den Lieferumfang direkt nach dem Auspacken: Sofern Komponenten fehlen, setzen Sie sich bitte mit dem Händler in Verbindung, bei dem Sie die Wallbox gekauft haben. Zubehör Für die Wallbox eMH3 ist folgendes Zubehör separat erhältlich: ƒ CONFCAB Konfigurationskit zum Anschluss aller ABL-Ladestationen an einen Windows PC zur Einrichtung über spezifische Software-Anwendungen von ABL...

  • Seite 12: Vorstellung Der Wallbox Emh3 - Zubehör

    Prüfung von Ladestationen in Verbindung mit dem Adapter TE002, geeignet für TN-, TT- und IT-Erdungssysteme ƒ TE002 EVSE-/Fahrzeugsimulations-Adapter gemäß IEC 61851 zur Prüfung der Funktion und elektrischen Sicherheit von Ladestationen Weitere Informationen zu den Ladestationen und dem Zubehör von ABL finden Sie unter www.ablmobility.de.

  • Seite 13: Installation - Vorgaben Zum Installationsort

    Normen die beschriebenen Arbeitsschritte beurteilen, ausführen und etwaige Gefahren erkennen kann. HINWEIS Identische Installation bei Single und Twin-Varianten Die Wallbox eMH3 ist als Single- (ein Ladepunkt) und als Twin-Variante (zwei Ladepunkte) erhältlich. Die Instal- lation und Inbetriebnahme ist grundlegend identisch, ggf. muss die Beschreibung auf beide Ladepunkt übertragen werden.

  • Seite 14: Benötigtes Werkzeug Und Zubehör

    | Installation – Benötigtes Werkzeug und Zubehör ƒ Die Mindestabstände zu anderen technischen Anlagen müssen eingehalten werden. Ein Mindestabstand von 50 cm wird empfohlen. ƒ Der Montageort bietet idealerweise bereits einen Anschluss an das Stromnetz. Alternativ muss eine separate Zuleitung gelegt werden.

  • Seite 15: Vorbereitung Der Montageposition

    Installation – Vorbereitung der Montageposition ƒ Schraubendreher (Kreuzschlitz) ƒ Schraubendreher (TX 25) ƒ Schraubendreher (TX 40) ƒ Hammer ƒ Zange ƒ Cutter ƒ Abisolierzange ƒ Installationsprüfgerät ƒ Fahrzeugsimulationsadapter ƒ Spannungsprüfer Vorbereitung der Montageposition Grundsätzlich muss die elektrische Zuleitung in der Hausverteilung während der gesamten mechanischen Montage und elektrischen Installation stromlos geschaltet sein.

  • Seite 16: Installation - Vorbereitung Der Montageposition

    | Installation – Vorbereitung der Montageposition Bohren Sie die gekennzeichneten Montagepunkte mit der Bohrmaschine und dem Bohrer (∅ 10 mm) vor. Schlagen Sie die Dübel mit dem Hammer in die Montagepunkte ein. Bereiten Sie die Montageplatte für die Durch- führung der Zuleitung (rot) und Datenleitungen (blau, sofern benötigt) vor.

  • Seite 17: Vorbereitung Und Befestigung Der Wallbox

    Installation – Vorbereitung und Befestigung der Wallbox | Vorbereitung und Befestigung der Wallbox Fahren Sie mit der Vorbereitung der Wallbox fort: Öffnen Sie die Gehäusetür mit dem Dreikant- schlüssel und klappen Sie die Tür nach vorne. Lösen Sie die Schraube der Elektronikabdeckung mit dem Schraubendreher (Torx 20) und legen Sie sie beiseite.

  • Seite 18: Elektrischer Anschluss Der Wallbox

    | Installation – Elektrischer Anschluss der Wallbox Verschrauben Sie die Wallbox mit den vier Teller- kopfschrauben TX25 auf der Montageplatte. y Verwenden Sie dazu einen Schraubendreher oder die Bohrmaschine mit einem geeigneten Bit-Einsatz. Elektrischer Anschluss der Wallbox GEFAHR! Gefahr durch elektrische Spannungen ƒ...

  • Seite 19: Installation - Datenverkabelung Der Wallbox

    Installation – Datenverkabelung der Wallbox | Anschlussmuster TN-Netz, 3-phasig Bezeichnung Aderfarbe Kennzeichnung Stromführender Leiter Phase 1 Braun Stromführender Leiter Phase 2 Schwarz Stromführender Leiter Phase 3 Grau Neutralleiter Blau Schutzleiter Grün-Gelb ACHTUNG! Zuordnung der Adernfarben Beachten Sie, dass die oben dargestellte Farbzuordnung nicht international verbindlich ist. ACHTUNG! Prüfung des Anschlusses Stellen Sie sicher, dass die werksseitig an den Anschlussklemmen des FI-Schutzschalters verschraubten Leiter...
  • Seite 20 HINWEIS Kompatibilität der Datenbus-Systeme Die Bus-Schnittstellen der Wallbox eMH3 sind vollständig abwärtskompatibel. Eine gemischte Verkabelung innerhalb der Gruppeninstallation zwischen Federklemmen und E2I-Schnittstellen ist jederzeit möglich, sofern die Zuordnung zwischen den beiden Systemen konsequent eingehalten wird. Diese Zuordnung ist im Abschnitt „Zu- ordnungsschema von Federklemme auf Easy2Install-Schnittstelle“...

  • Seite 21: Installation - Inbetriebnahme Der Wallbox

    Installation – Inbetriebnahme der Wallbox | Verbinden Sie den RJ45-Stecker des eingehenden Datenkabels mit der E2I-Schnittstelle in der Gehäuse- tür der letzten Extender-Wallbox. MODBUS EN1 MODBUS ACHTUNG! Terminierung für den Datenbus Für eine ordnungsgemäße Kommunikation muss der Datenbus terminiert werden. Die Platine der E2I-Schnitt- stelle bietet dazu jeweils zwei mit CONTROL und METER gekennzeichnete Stiftkontakte.
  • Seite 22 | Installation – Inbetriebnahme der Wallbox HINWEIS Darstellung der Initialisierung Das oben dargestellte Blinkmuster wird nur bei Controller- und als Stand-alone eingerichteten Extender-Wallbo- xen dargestellt. Bei herkömmlichen Extender-Wallboxen in einer Gruppeninstallation wird hingegen der Fehler F4 ausgegeben (siehe Seite 48), bis die Controller-Wallbox erkannt und die Kommunikation zwischen Controller- und Extender-Wallbox eingerichtet wurde.

  • Seite 23: Installation - Anschluss Des E3Bwlan

    Führen Sie mit Hilfe des Fahrzeugsimulationsadapters eine funktionale Prüfung der Ladefunktion durch. Die Installation der Wallbox eMH3 ist nun abgeschlossen und die Wallbox ist betriebsbereit. Anschluss des E3BWLAN Für die Einbindung in ein bestehendes WLAN-Netzwerk kann jede Controller-Wallbox mit dem WLAN-Dongle E3BWLAN nachgerüstet werden, der als optionales Zubehör bestellt werden kann (siehe „Zubehör“...
  • Seite 24 | Installation – Anschluss des E3BWLAN Gehen Sie wie folgt vor: Öffnen Sie die Gehäusetür mit dem Dreikant- schlüssel und klappen Sie die Tür nach vorne. Schalten Sie die Wallbox über die integrierten RCCB und MCB stromlos. Lokalisieren Sie den 5V USB-Switch auf der Innen- seite der Gehäusetür der Wallbox und stecken Sie den E3BWLAN in die Typ-A-Buchse des Switches.

  • Seite 25: Einbau Und Anschluss Des E3Blte1

    Informationen zur Anmeldung in einem Backend erhalten Sie vom jeweiligen Backend-Anbieter. ƒ Der Einbau des LTE-USB-Sticks muss von einer qualifizierten Elek tro fach kraft durchgeführt werden. Für den Einbau in die Wallbox eMH3 benötigen Sie die folgenden Komponenten aus dem LTE-Zubehörpaket E3BLTE1: ƒ LTE-USB-Stick, 1 Stück ƒ...
  • Seite 26 | Installation – Einbau und Anschluss des E3BLTE1 Gehen Sie wie folgt vor: Öffnen Sie die Gehäusetür mit dem Dreikant- schlüssel und klappen Sie die Tür nach vorne. Schalten Sie die Wallbox über die integrierten RCCB und MCB stromlos. Lokalisieren Sie den 5V USB-Switch des SBC auf der Innenseite der Gehäusetür und führen Sie den Kabelbinder durch die darüber liegenden ovalen Öffnungen der Innenverkleidung.
  • Seite 27 Installation – Einbau und Anschluss des E3BLTE1 | Öffnen Sie den mit LTE1 markierten Anschluss im oberen Bereich des LTE-USB-Sticks und stecken Sie den Stecker des Antennenkabels dort vorsichtig ein. MODBUS EN1 MODBUS Verlegen Sie das Antennenkabel: Sie können es in eine Schlaufe legen und mit einem weiteren Kabel- binder am Kabelbindersockel befestigen.

  • Seite 28: Anbringen Des Etiketts Gemäß Din En 17186-2019

    HINWEIS Weitere Informationen zur Kennzeichnung ƒ Die von ABL optional erhältlichen Ladekabel sind ab Werk entsprechend gekennzeichnet. ƒ Bei einer rein privaten Nutzung besteht keine Pflicht, den Aufkleber an der Ladestation anzubringen. ƒ Der Aufkleber kann als Zubehör nachbestellt werden, sofern die private Nutzung zu einem späteren Zeitpunkt in eine gewerbliche umgewandelt wird.

  • Seite 29: Konfiguration Der Wallbox Emh3

    Um die Freigabe der Ladefunktion über RFID zu nutzen, müssen Sie die Controller-Wallbox jedoch mit einem ge- eigneten Backend verbinden und betreiben: Die RFID-Karten zur Anmeldung werden vom Backend-Betreiber zur Ver- fügung gestellt. ABL empfiehlt das Backend des Anbieters reev, der spezielle, auf die Wallbox eMH3 abgestimmte Lösungen an- bietet. Für weitere Informationen besuchen Sie: https://reev.com HINWEIS Kompatibilität mit Backend-Anbietern...
  • Seite 30 | Konfiguration der Wallbox eMH3 – Betrieb und Adressvergabe in einer Gruppeninstallation Ab Werk sind die Wallboxen auf die folgenden Bus-Adressen voreingestellt: Voreinstellung für Controller-Wallbox Ladecontroller Ladecontroller Energiezähler Energiezähler RFID Twin Single – – Voreinstellung für Extender-Wallbox Ladecontroller Ladecontroller Energiezähler Energiezähler...

  • Seite 31: Konfiguration Per Software

    ABL Configuration Software und Administration der Ladestation. ABL Configuration Software Die ABL Configuration Software ist eine Anwendung für Windows PC, die zur Einrichtung der folgenden Wallbox- Parameter dient: ƒ Automatische Zuordnung der Bus-Adressen für Ladecontroller, Energiezähler, RFID-Modul und Logging Gateway/ Eichrechtsmodul (nur eichrechtskonforme Ladestationen) ƒ...

  • Seite 32: Datenverkabelung Mit Dem Computer

    (siehe nächster Abschnitt). Datenverkabelung mit dem Computer Für die Verkabelung zwischen der Wallbox eMH3 und einem Windows-PC benötigen Sie das als Zubehör erhältliche Konfigurationskit CONFCAB, das die Modbus-Schnittstellen der Wallbox auf den USB-Anschluss des Computers um- setzt. Über die Komponenten des CONFCAB kann die Verkabelung für jede Baureihe der Wallbox eMH3 hergestellt werden: ƒ...

  • Seite 33: Einrichtung Über Die Anwendung Administration Der Ladestation

    Die Verkabelung zwischen Wallbox und Computer ist ein- gerichtet. Anschließend können Sie mit der Einrichtung der Wallboxen über die ABL – Configuration Software beginnen. Laden Sie dazu die aktuelle Version der Software herunter und folgen Sie den Anweisungen in der eingebetteten bzw.
  • Seite 34 | Konfiguration der Wallbox eMH3 – Einrichtung über die Anwendung Administration der Ladestation Schalten Sie die Controller-Wallbox ein. y Warten Sie in jedem Fall zwei Minuten, bis der SBC die Einrichtung abgeschlossen hat. Verbinden Sie ein RJ45-Datenkabel mit dem SBC der Controller-Wallbox und dem Computer.
  • Seite 35 Konfiguration der Wallbox eMH3 – Einrichtung über die Anwendung Administration der Ladestation | Suchen Sie im Produktkatalog nach der ge- wünschten Ladestation, wählen Sie die jeweils höchste Revision für dieses Modell aus und kli- cken Sie am unteren Rand des Bildschirms auf die Schaltfläche Produkte hinzufügen.

  • Seite 36: Einrichtung Der Datenkommunikation

    Für die Kommunikation mit einem Backend müssen Sie zudem die Konnektivität in der An- wendung Administration der Ladestation einrichten. Einrichtung der Datenkommunikation Die Wallbox eMH3 bietet drei Schnittstellen zur Datenkommunikation mit einem externen Netzwerk bzw. einem Ba- ckend: ƒ LAN (kabelgebunden über interne RJ45-Schnittstellen) ƒ...
  • Seite 37 Konfiguration der Wallbox eMH3 – Einrichtung der Datenkommunikation Anbindung über die LAN-Schnittstelle Jede Wallbox eMH3 bietet auf der Innenseite der Gehäusetür eine RJ45-Buchse zum Anschluss eines Ethernet- Kabels. Über die RJ45-Buchse der Controller-Ladestation kann eine Verbindung zwischen dem SBC der Wallbox und einem Router und damit zu einem OCPP-Backend hergestellt werden.
  • Seite 38 Seite 39. Anbindung über die LTE-Schnittstelle Ab Werk ist in jeder mit einem reev-Backend gebundelten Wallbox eMH3 ein LTE-USB-Stick im SBC auf der Innen- seite der Gehäusetür vorinstalliert. Bei allen anderen Controller-Wallboxen eMH3 können Sie die LTE-Funktionalität über das LTE-Zubehörpaket E3BLTE1 nachrüsten (siehe „Zubehör“ auf Seite 11 und „Einbau und Anschluss des E3BLTE1“...
  • Seite 39 Konfiguration der Wallbox eMH3 – Einrichtung eines OCPP-Backends | Anbindung über die WLAN-Schnittstelle ABL bietet den WLAN-Dongle E3BWLAN als optionales Zubehör (siehe Seite 11) für jede Controller-Wallbox eMH3 an: Die Installation ist im Abschnitt „Anschluss des E3BWLAN“ auf Seite 23 beschrieben. Nach der Installa- tion kann eine Verbindung zwischen dem SBC und einem Wi-Fi-Router und damit zu einem OCPP-Backend hergestellt werden.

  • Seite 40: Einrichtung Eines Ocpp-Backends

    | Konfiguration der Wallbox eMH3 – Einrichtung eines OCPP-Backends Einrichtung eines OCPP-Backends Der Backend-Betreiber stellt alle notwendigen Informationen zur Anmeldung Ihres Controller-Extender-Systems zur Verfügung, die Sie dann über die Anwendung Administration der Ladestation eintragen müssen. HINWEIS Unterstützte Netzwerkprotokolle Die Kommunikation zwischen dem Controller-Extender-System und dem Backend kann über die folgenden Netz- werkprotokolle erfolgen: ƒ...

  • Seite 41: Abschließen Der Einrichtung

    Die Stand-alone-Wallbox 3W2214 wird ab Werk mit einer Teach-In- sowie fünf ID-Tag-Karten ausgeliefert. Für alle weiteren Wallboxen eMH3 (außer den Bundle-Produkten) ist mit dem E017869 ein Paket aus 5 ID-Tag-Karten erhält- lich, die sich mit Hilfe der ABL Configuration Software für den Einsatz als Teach-In-Karte (1 Stück) sowie RFID- User-Karten (4 Stück) konfigurieren lassen.
  • Seite 42 | Konfiguration der Wallbox eMH3 – Manuelle Verwaltung von RFID-Karten Achten Sie auf die LED-Anzeigen für das RFID-Mo- 1 sec 1 sec 1 sec 1 sec 1 sec dul (Darstellung: 1 Zyklus). y Wenn die RFID-Zugangssteuerung aktiv ist, blinkt die grüne LED einmal oder die blaue LED zweimal.
  • Seite 43 Konfiguration der Wallbox eMH3 – Manuelle Verwaltung von RFID-Karten | Halten Sie die Teach-In-Karte vor das RFID-Modul, solange die blaue LED dauerhaft leuchtet. y Entfernen Sie die Teach-In-Karte, sobald die grüne LED dreimal blinkt. Die User List der Wallbox ist nun gelöscht. Für die Anmeldung über das RFID-Modul müssen dann neue User-ID-Kar-...

  • Seite 44: Ladevorgang

    Wallbox eMH3 zur Freigabe des Ladevorgangs durch den Anwender dient. ƒ Controller mit oder ohne Extender: Für die Freigabe des Ladevorgangs über RFID muss die Wallbox eMH3 mit einem Backend betrieben werden. Dieser Zustand wird über die grün blinkende LED des RFID-Moduls dargestellt.
  • Seite 45 Ladevorgang – Manuelle Verwaltung von RFID-Karten | Achten Sie auf die LED-Anzeigen für das RFID-Mo- 1 sec 1 sec 1 sec 1 sec 1 sec dul (Darstellung: 1 Zyklus). y Wenn die RFID-Zugangssteuerung aktiv ist, blinkt die grüne LED einmal oder die blaue LED zweimal.
  • Seite 46 | Ladevorgang – Manuelle Verwaltung von RFID-Karten Achten Sie auf die LED-Anzeigen für den Ladepunkt (Darstellung: 1 Zyklus). y Die grüne LED leuchtet durchgehend, während die Wallbox auf den Start des Ladevorgangs durch das Elektrofahrzeug wartet. y Wenn der Ladevorgang nach Anforderung durch das Fahrzeug startet, blinkt die grüne LED.

  • Seite 47: Problembehandlung Und Wartung

    Problembehandlung und Wartung – Identifikation der Fehlerzustände | Problembehandlung und Wartung Unter Umständen können im Betrieb Störungen auftreten, die den Ladebetrieb verhindern oder einschränken. Die Wallbox eMH3 erkennt Störungen selbständig und stellt diese über sich zyklisch wiederholende LED-Blinkmuster dar. Identifikation der Fehlerzustände Folgende Fehler können auftreten:...
  • Seite 48 | Problembehandlung und Wartung – Identifikation der Fehlerzustände Fehler F3 Ursache Lösungsvorschlag Das interne DC-Fehlerstrommodul hat einen ƒ Wenn der Fehler erstmals auftritt, wird der Ladevorgang für Gleichfehlerstrom gemeldet. 30 Sekunden unterbrochen und automatisch neu gestartet. Tritt der Fehler sofort wieder auf, wird der Ladevorgang end- gültig abgebrochen: Ein erneuter Ladevorgang ist erst nach dem Trennen des Fahrzeugs von der Wallbox möglich.
  • Seite 49 Problembehandlung und Wartung – Identifikation der Fehlerzustände | Fehler F6 (nur Varianten mit Ladesteckdose) Beschreibung Blinkmuster Pro Zyklus blinkt das grüne Batteriesymbol zwei- mal, anschließend blinkt das blaue Power-Sym- bol zweimal. Das rote Warnsymbol leuchtet durchgehend. Ursache Lösungsvorschlag Die Stromkodierung des Ladekabels ist fehler- ƒ...
  • Seite 50 | Problembehandlung und Wartung – Identifikation der Fehlerzustände Fehler F9 Beschreibung Blinkmuster Pro Zyklus blinkt das grüne Batteriesymbol drei- mal und anschließend blinken das grüne Batte- rie- und das blaue Power-Symbol einmal. Das rote Warnsymbol leuchtet durchgehend. Ursache Lösungsvorschlag Das Stromüberwachungsmodul hat festgestellt, ƒ...
  • Seite 51 Problembehandlung und Wartung – Identifikation der Fehlerzustände | Fehler F11 Ursache Lösungsvorschlag Das Hauptschütz der Wallbox schließt nicht. ƒ Die Wallbox startet den Ladevorgang nach 30 Sekunden automatisch neu und wiederholt diesen Vorgang zweimal. Nach drei fehlerhaften Versuchen wird der Ladevorgang abgebrochen.

  • Seite 52: Problembehandlung Und Wartung - Allgemeine Betriebsstörungen

    Die grünen und blauen LEDs des Ladepunkts leuchten durchgehend, während die rote LED nicht leuchtet. Ursache und Lösungsvorschlag ƒ Die Wallbox eMH3 ist deaktiviert und der Ladevorgang kann nicht gestartet werden. y Wenden Sie sich an eine qualifizierte Elektrofachkraft, um die Wallbox überprüfen zu lassen.

  • Seite 53: Prüfung Des Internen Rccb

    Problembehandlung und Wartung – Prüfung des internen RCCB | Prüfung des internen RCCB Um einen dauerhaft sicheren Betrieb der Wallbox zu gewährleisten, müssen Sie die Funktionalität des RCCB/FI- Schutzschalters (Twin: beide FI-Schutzschalter) halbjährlich selbst prüfen: Jeder RCCB bietet dazu eine Taste, mit der Sie die Testfunktion auslösen.

  • Seite 54: Problembehandlung Und Wartung - Stilllegen Der Wallbox Emh3

    Öffnen Sie den Haussicherungskasten, schalten Sie die Zuleitung über den Leitungsschutzschalter stromlos und verschließen Sie den Haussicherungs- kasten wieder. Die Wallbox eMH3 ist nicht mehr mit dem Stromnetz verbunden und kann bei Bedarf von einer qualifizierten Elektro- fachkraft demontiert werden.

  • Seite 55: Problembehandlung Und Wartung - Wartung

    Problembehandlung und Wartung – Wartung | GEFAHR! Gefahr durch elektrische Spannungen Messen Sie in jedem Fall die Spannung zwischen den Phasen und dem Neutralleiter der Zuleitung, bevor Sie mit der Demontage der Wallbox beginnen. Wartung Mit Ausnahme der Prüfung der integrierten oder vorgeschalteten FI-RCCB ist Ihre Wallbox grundsätzlich wartungsfrei. Trotzdem empfehlen wir, die Wallbox in regelmäßigen Abständen zu reinigen und die Funktionalität der Ladeschnitt- stellen zu überprüfen: ƒ...

  • Seite 56: Anhang - Technische Daten

    | Anhang – Technische Daten Anhang Technische Daten Baureihe Stand-alone Twin Modellbezeichnung 3W2214* Nennspannung 230/400 V Netzfrequenz 50 Hz Stromstärke 32 A Maximale Ladeleistung 2 × 11 kW oder 1 × 22 kW Ladeverbindung Ladesteckdose Typ 2, 2 Stück Phasensystem 3-phasig Anschlussklemmen Direktanschluss an RCCB, PE an Reihenklemme, max. 5 × 16 mm² Fehlerstromschutzschalter RCCB, Typ A, 30 mA DC-RCM, I...
  • Seite 57 Anhang – Technische Daten | Modellbezeichnung 3W2283* 3W2284 Protokoll Backend OCPP 1.5 / 1.6 (SOAP oder WSS) Vorschriften IEC 61851-1 Steuerung / Parametrisierung interne RS485-Schnittstelle, Bus-System Umgebungstemperatur -30°C bis 50°C Lagertemperatur -30°C bis 85°C Relative Luftfeuchtigkeit 5 bis 95% (nicht kondensierend) Schutzklasse Schutzart Gehäuse IP54...
  • Seite 58 | Anhang – Technische Daten Baureihe Extender Twin Modellbezeichnung 3W2273* 3W2274 3W4473 Nennspannung 230/400 V Netzfrequenz 50 Hz Stromstärke 32 A 2 × 32 A Maximale Ladeleistung 2 × 11 kW oder 1 × 22 kW 2 × 22 kW Ladesteckdose Typ 2, Ladekabel Typ 2, Ladesteckdose Typ 2, Ladeverbindung 2 Stück 2 Stück...
  • Seite 59 Anhang – Technische Daten | Modellbezeichnung 3W2263 3W2264 Vorschriften IEC 61851-1 Steuerung / Parametrisierung interne RS485-Schnittstelle, Bus-System Umgebungstemperatur -30°C bis 50°C Lagertemperatur -30°C bis 85°C Relative Luftfeuchtigkeit 5 bis 95% (nicht kondensierend) Schutzklasse Schutzart Gehäuse IP54 Überspannungskategorie Stoßfestigkeit IK08 492 × 394 × 189 mm Abmessungen (H × B × T) (Basisgehäuse mit Montageplatte ohne Überstände) Gewicht pro Einheit...
  • Seite 60 | Anhang – Technische Daten Modellbezeichnung 3W2260 3W2261 Maximale Ladeleistung 2 × 11 kW oder 1 × 22 kW Ladeverbindung Ladesteckdose Typ 2, 1 Stück Ladekabel Typ 2, 1 Stück Phasensystem 3-phasig Anschlussklemmen Direktanschluss an RCCB, PE an Reihenklemme, max. 5 × 16 mm² Fehlerstromschutzschalter RCCB, Typ A, 30 mA DC-RCM, I...

  • Seite 61: Normen Und Richtlinien

    Aus dem Fehlen einer expliziten Kennzeichnung der in diesem Handbuch verwendeten Warenzeichen kann nicht ge- schlossen werden, dass ein Name von den Rechten Dritter frei ist. Vorgabe für Datenkabel Für die Verkabelung der Bus-Schnittstellen in der Wallbox eMH3 werden die folgenden Datenkabel empfohlen: Bezeichnung Querschnitt...

  • Seite 62: Zuordnungsschema Von Federklemme Auf Easy2Install-Schnittstelle

    In diesem Fall ergeben sich jedoch folgende Einschränkungen: ƒ Das LOMK218 kann nur in Verbindung mit der ABL Configuration Software bis zur Version 1.6 verwendet werden. Ab der Version 1.7 und höher müssen Sie in jedem Fall das Konfigurationskit CONFCAB verwenden.

  • Seite 63: Anhang - Definitionen

    Anhang – Definitionen | Im Folgenden ist die Datenverkabelung mit dem LOMK218 schematisch dargestellt: Anschluss am CONTROL-Bus Anschluss am METER-Bus METER CONTROL METER CONTROL METER CONTROL METER CONTROL A M B A M B A M B A M B A M B A M B A M B...

  • Seite 64: Verwendung Der Montageplatte Als Bohrschablone

    394 mm* 189 mm *Basisgehäuse mit Montageplatte ohne Überstände Verwendung der Montageplatte als Bohrschablone Die Montageplatte der Wallbox eMH3 dient auch als Bohrschablone zum Anzeichnen der Montagepunkte. In der Abbildung unten sind die Außen- und Bohrmaße angegeben. 88 mm 88 mm...

  • Seite 65: Copyright Und Disclaimer

    Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Mit der Wiederverwendung, der stoff- lichen Verwertung oder anderen Formen der Verwertung von Altgeräten, leisten Sie einen wichtigen Bei- trag zum Schutz unserer Umwelt. CE-Kennzeichnung und Konformitätserklärung Die Wallbox eMH3 trägt das CE-Zeichen. Eine Kopie der Konformitätserklärung ist im Folgenden abgebildet.
  • Seite 66 ABL SURSUM Bayerische Elektrozubehör GmbH & Co. KG Albert-Büttner-Straße 11 91207 Lauf an der Pegnitz Deutschland +49 (0) 9123 188-0 +49 (0) 9123 188-188 info@abl.de www.ablmobility.de...
