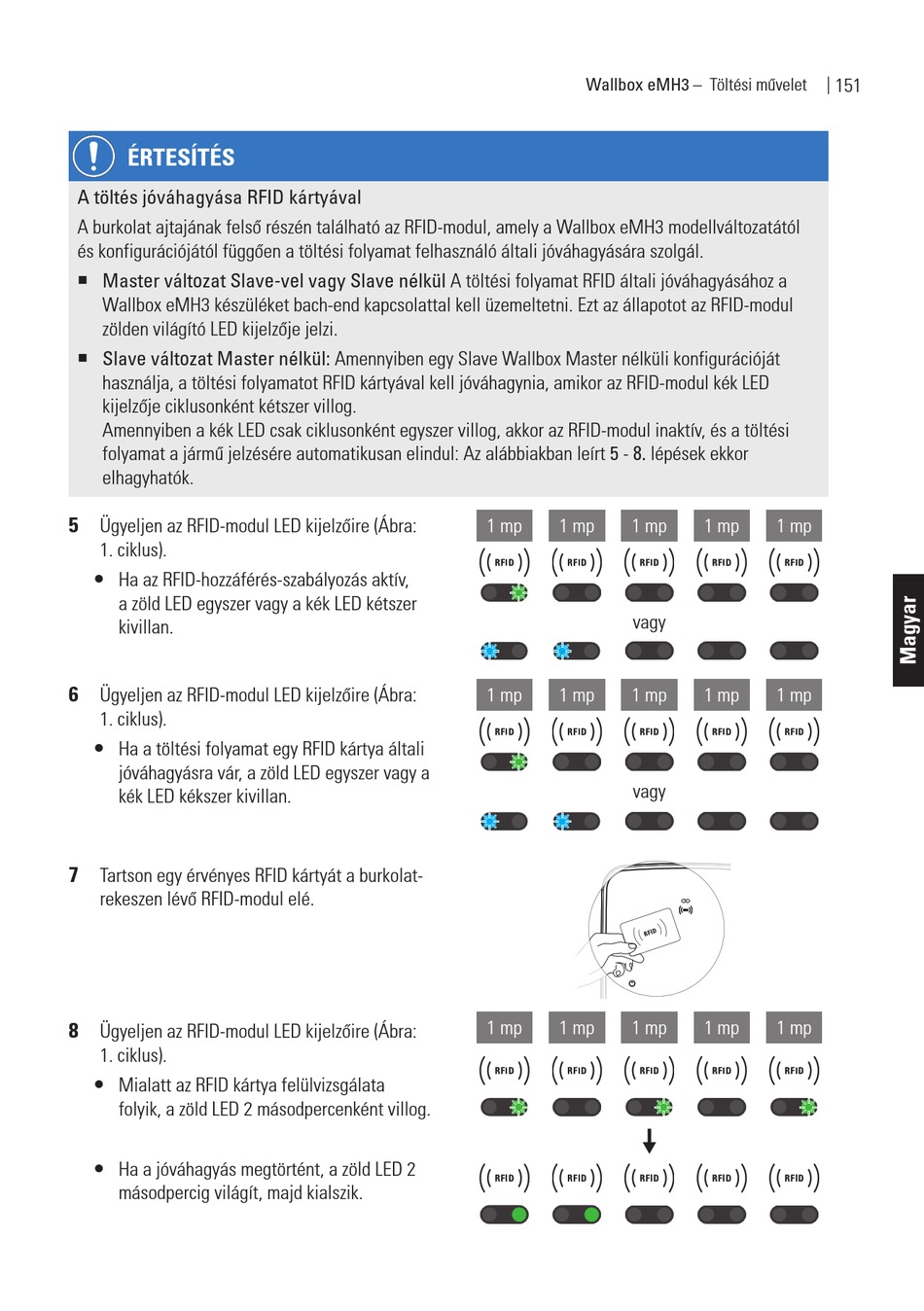

ABL eMH3 Bedienungsanleitung/Sicherheitshinweise Seite 151

ÉRTESÍTÉS
A töltés jóváhagyása RFID kártyával
A burkolat ajtajának felső részén található az RFID-modul, amely a Wallbox eMH3 modellváltozatától
és konfigurációjától függően a töltési folyamat felhasználó általi jóváhagyására szolgál.
ƒ Master változat Slave-vel vagy Slave nélkül A töltési folyamat RFID általi jóváhagyásához a
Wallbox eMH3 készüléket bach-end kapcsolattal kell üzemeltetni. Ezt az állapotot az RFID-modul
zölden világító LED kijelzője jelzi.
ƒ Slave változat Master nélkül: Amennyiben egy Slave Wallbox Master nélküli konfigurációját
használja, a töltési folyamatot RFID kártyával kell jóváhagynia, amikor az RFID-modul kék LED
kijelzője ciklusonként kétszer villog.
Amennyiben a kék LED csak ciklusonként egyszer villog, akkor az RFID-modul inaktív, és a töltési
folyamat a jármű jelzésére automatikusan elindul: Az alábbiakban leírt 5 - 8. lépések ekkor
elhagyhatók.
5
Ügyeljen az RFID-modul LED kijelzőire (Ábra:
1. ciklus).
y Ha az RFID-hozzáférés-szabályozás aktív,
a zöld LED egyszer vagy a kék LED kétszer
kivillan.
6
Ügyeljen az RFID-modul LED kijelzőire (Ábra:
1. ciklus).
y Ha a töltési folyamat egy RFID kártya általi
jóváhagyásra vár, a zöld LED egyszer vagy a
kék LED kékszer kivillan.
7
Tartson egy érvényes RFID kártyát a burkolat-
rekeszen lévő RFID-modul elé.
8
Ügyeljen az RFID-modul LED kijelzőire (Ábra:
1. ciklus).
y Mialatt az RFID kártya felülvizsgálata
folyik, a zöld LED 2 másodpercenként villog.
y Ha a jóváhagyás megtörtént, a zöld LED 2
másodpercig világít, majd kialszik.
Wallbox eMH3 – Töltési művelet
1 mp 1 mp 1 mp
vagy
1 mp 1 mp 1 mp
vagy
1 mp 1 mp 1 mp
| 151
1 mp 1 mp
1 mp 1 mp
1 mp 1 mp
