6.9.3 Mess- und Regeltechnik

Das Einlesen der Werte der Mess- und Regeltechnik kann über das Untermenü
Extras/Mess- und Regeltechnik konfiguriert werden. Es können der pH-Wert, der Chlor-Wert oder der
Redox-Wert (maximal zwei gleichzeitig) eingelesen werden. Die eingelesenen Werte werden auf dem Start-
bildschirm angezeigt. Ist die Filterpumpe ausgeschaltet, so wird der letzte Wert „eingefroren"
(dargestellt durch orange Werte). Beispielhaft ist das Menü für den pH-Wert in Abbildung 11 dargestellt.
Folgende Parameter können eingestellt werden:
• Eingang: Definiert, an welchen Eingangsklemmen die Werte eingelesen werden sollen
• Signaltyp: Definiert, ob die Werte mittels 0-10V oder 4-20mA Signal übertragen werden
• Wert bei X: Definiert den Wertebereich der Übertragung
• Offset: Kann ähnlich wie ein Fühlerabgleich zur Anpassung des Werts bei Übertragungsverlusten
genutzt werden (max. Anpassung -0,5 - 0,5)
In der Steuerung sind feste Grenzwerte für die eingelesenen Werte hinterlegt. Werden diese über- bzw.
unterschritten so wird dies durch eine Fehlermeldung angezeigt. Die Grenzwerte können nicht verändert
werden.
Die Spannungsversorgung der Mess- und Regelanlage muss an die Klemmen A5 angeschlossen werden.
Das Freigabesignal für die Mess- und Regelanlage muss an die Klemmen A11 angeschlossen werden.
6.9.4 Chemikalienfüllstände
Das Einlesen der Chemikalienfüllstände kann im Untermenü Extras/Chemikalienfüllstände konfiguriert
werden. Es kann für insgesamt zwei Mittel der Leerstand der Chemikalie erfasst werden. Das Menü ist in
Abbildung 12 dargestellt.
• Eingang: Definiert, an welchen Eingangsklemmen die Werte eingelesen werden sollen
• Typ: Definiert, ob der Leerstand über einen Öffner oder Schließerkontakt ermittelt wird.
• Name: Definiert den Namen, welcher bei Leerstand angezeigt werden soll. Hier kann zwischen Chlor,
pH-, pH+, Aktivsauerstoff, Flockungsmittel, ACO und Sonstiges als Name gewählt werden.
Schwimmbadsteuerung BEHNCKE Control 1.3 / Bedienung

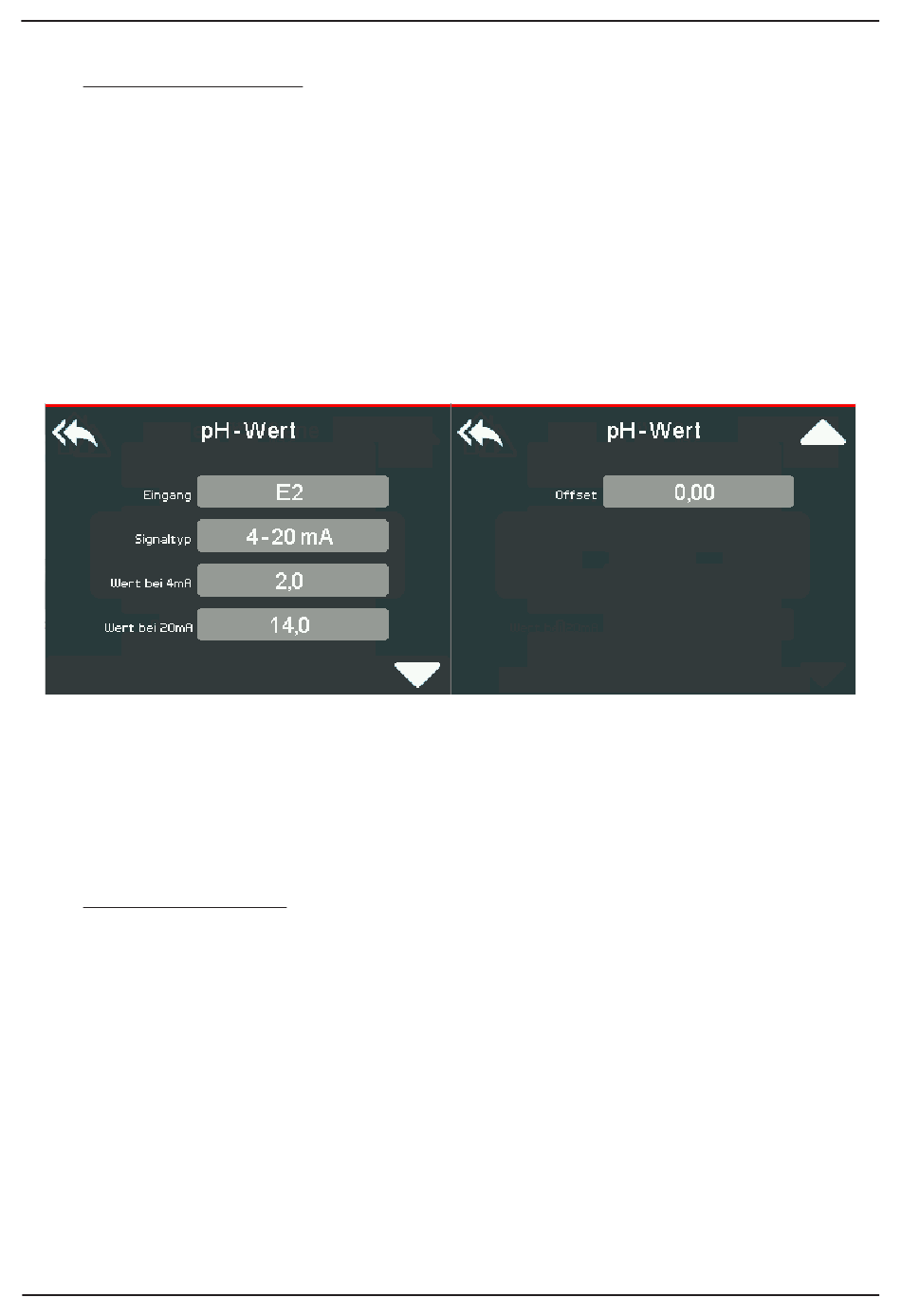

Abbildung 11: Mess- und Regeltechnik
