6.7.3 Pumpentyp einstellen

Der verwendete Pumpentyp kann im Menü Aufbereitung/Pumpentyp einstellen. Es kann zwischen
folgenden Pumpentypen gewählt werden:
• Einphasig: entspricht einer 230V Pumpe
• Dreiphasig: entspricht einer 400V Pumpe
• Frequenzumrichter: die Pumpe wird durch einen Frequenzumrichter angesteuert und kann somit in
unterschiedliche Drehzahlen betrieben werden
• Schütz: Pumpe ist an einem externen Schütz angeschlossen, welcher durch die Steuerung geschalten
wir
Die Spannungsversorgungsleitungen der einphasigen Pumpe, der dreiphasigen Pumpe oder des externen
Schützes müssen an den Klemmen A1 angeschlossen werden. Wird ein Frequenzumrichter verwendet,
so ist die Pumpe extern mit Dauerspannung zu versorgen. Es werden dann nur die Steuerleitungen an der
Steuerung angeschlossen. Zum Anschluss der Steuerleitungen stehen folgende Klemmen zur Verfügung:
• A13 (Drehzahl 2-normal, potentialfreier Schließer)
• A14 (Drehzahl 3-erhöht, potentialfreier Schließer)
• A15 (Drehzahl 1-langsam, potentialfreier Schließer)
• A16 (Stopsignal, potentialfreier Umschalter)
• A18 (prozentuale Drehzahl, Normsignal 0-10V)

6.7.4 Frequenzumrichter Einstellungen

Das Untermenü Frequenzumrichter Einstellungen steht nur zur Verfügung, wenn als Pumpentyp
„Frequenzumrichter" eingestellt wurde (Aufbereitung/Pumpentyp). Der Typ des verwendeten
Frequenzumrichters kann im Untermenü Aufbereitung/FU-Einstellungen eingestellt werden. Dieses ist in
Abbildung 5 dargestellt. Der Benutzer kann folgende Parameter des Frequenzumrichters einstellen:
• FU-Typ: Wird ein externer Frequenzumrichter (Extern) oder eine Pumpe mit integrierten
Frequenzumrichter verwendet. Besitzt die Pumpe einen integrierten Frequenzumrichter, so kann zwi-
schen Frequenzumrichter mit oder ohne Stoppsignal gewählt werden. Je nach Einstellung werden die
potentialfreien Klemmen in unterschiedlicher Logik geschalten. Diese Schaltung kann Tabelle 2
entnommen werden.
• Störsignal: Definiert, ob das Störsignal des Frequenzumrichters als Öffner- oder Schließerkontakt
arbeitet.
• Drehzahl X: Wird der verbaute Frequenzumrichter mittels Normsignal (0-10V) angesteuert, so können
die entsprechenden Drehzahlen in Prozentwerten vorgegeben werden. Die hier eingegebenen Werte
werden ebenfalls im Remote-Portal angezeigt
Schwimmbadsteuerung BEHNCKE Control 1.3 / Bedienung

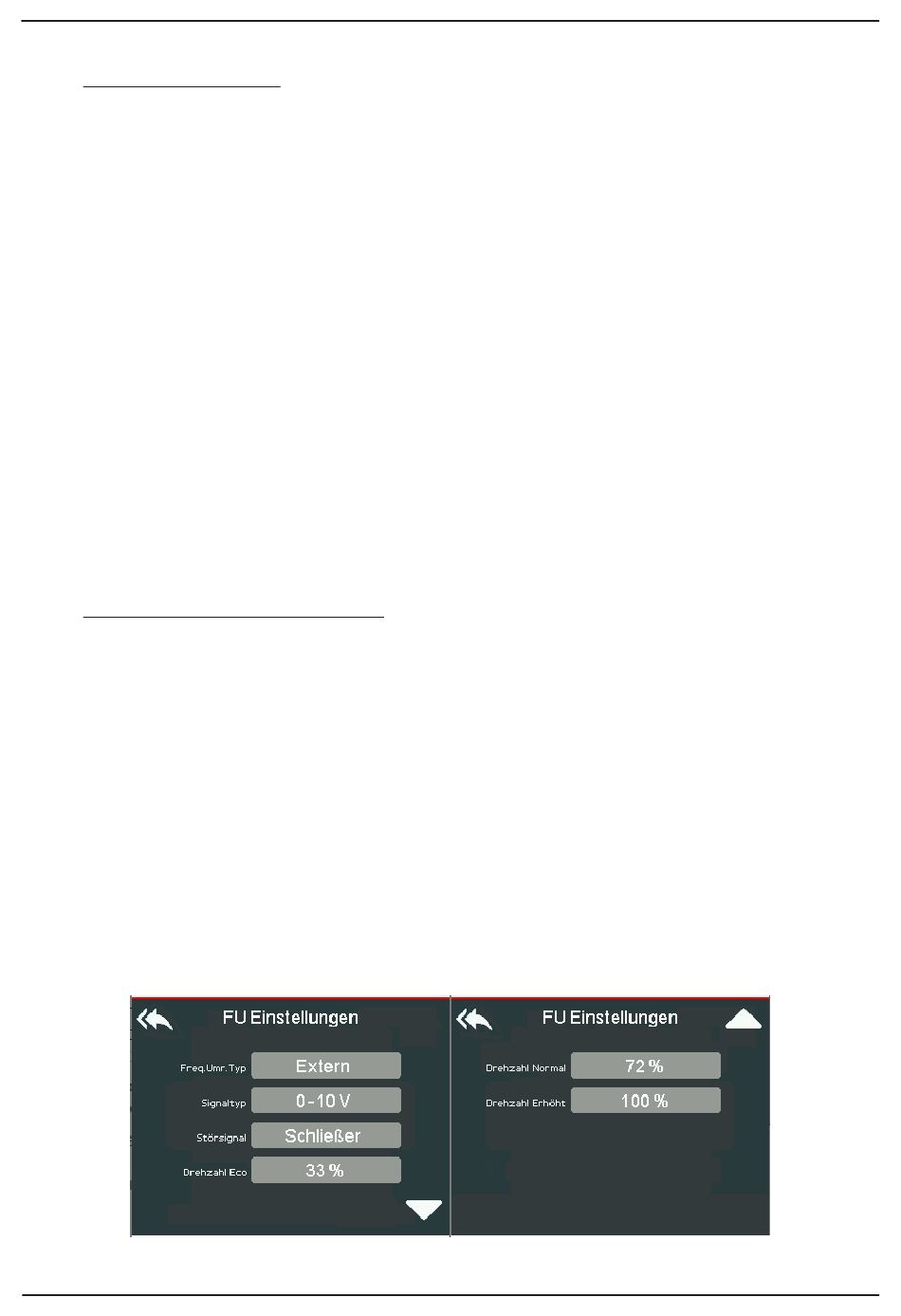

Abbildung 5: Frequenzumrichter Einstellungen
