Die maximale Übertragungsreichweite von Kamera zu Netzwerkschnittstelle beträgt 100
Meter (EMV abhängig) und kann individuell durch den Kunden bestimmt werden. Die mi-
nimale Kabellänge beträgt 1 Meter.
®
Die ExCam
IPQ6045 wird als Kabelschwanzgerät mit der gewünschten Kabellänge pro-
duziert und ausgeliefert, so dass elektrotechnische Anschlussarbeiten im Inneren der
druckfesten Kapselung von Seiten des Anwenders nicht zulässig sind. Das Ende der
Kameraanschlussleitung(en) ist, je nach bestellter Kabelkonfektionierung, bis auf blanke
Cu-Leiter abisoliert oder mit Stecker versehen.
5.2.1
Potentialausgleich
Potentialausgleich/ Erdung des Kameragehäuses ist zwingend erforderlich, um statische
Aufladung und somit Begünstigung einer Funkenbildung zu vermeiden. Hierfür befindet
sich eine Schraubklemme rückseitig rechts Unten (siehe Abb. 5.1). Der Querschnitt des
Potentialausgleiches hat den nationalen Erdungsvorschriften zu entsprechen (mindes-
2
tens 4 mm
).
Anschlusstabelle:
Potential
Farbe (IEC 60757)
PA
GN/YE

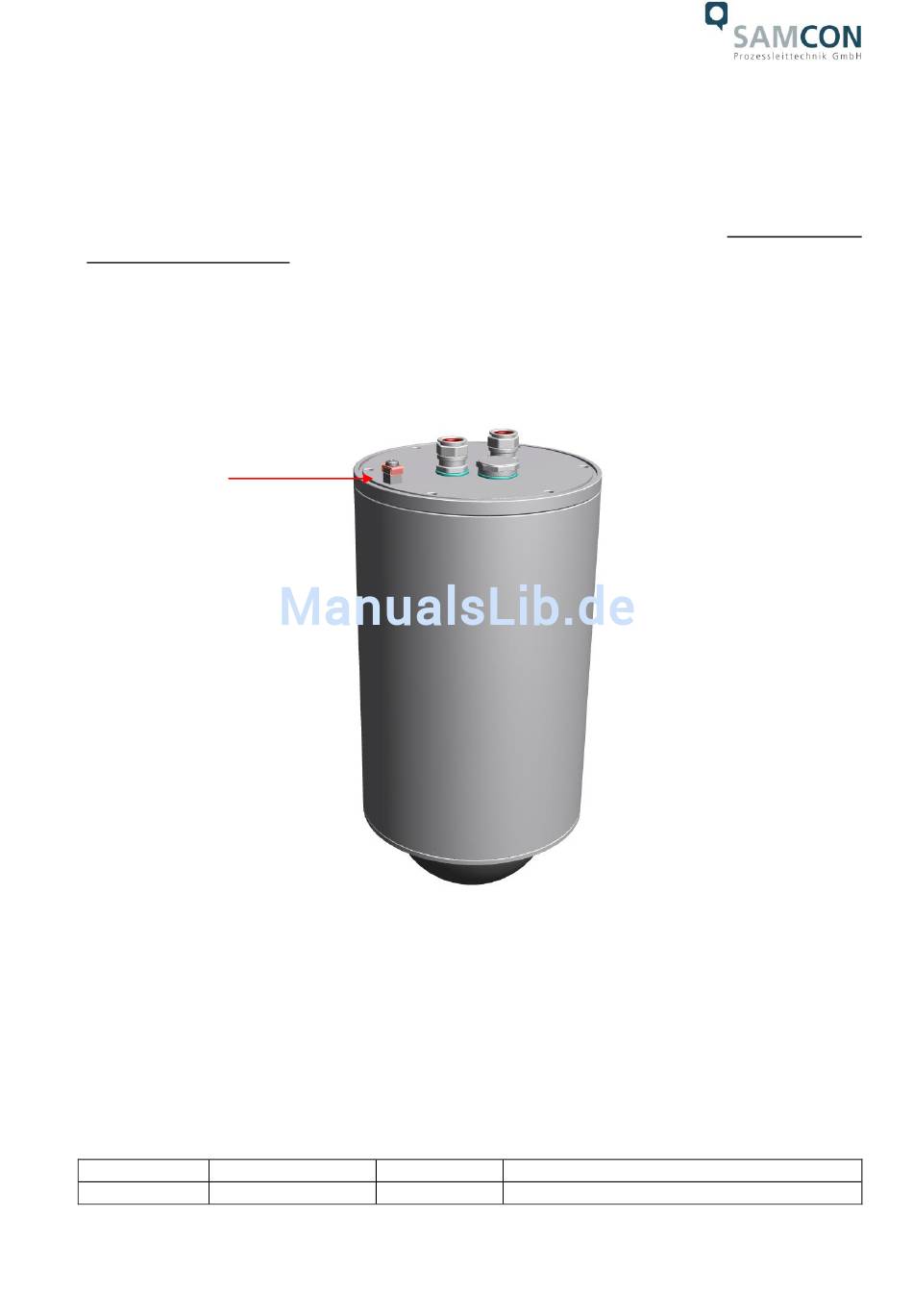

Abb. 5.1 – ExCam IPQ6045 Potentialausgleich
Querschnitt
Bemerkung
2
4 mm
(starr)
-
Tab. 5.1 – Potentialausgleich
Doc.-ID: 160530-PT08BA-SS-ExCam IPQ6045_de_rev.00, Seite 11 von 24
