IO-Link Ports

Die IO-Link Ports des AL1330 erfüllen die Anforderungen der IO-Link-Spezifikation 1.0 bis 1.1.2.
► Hinweise zur IO-Link Beschaltung beachten!
► Nicht benutzte Buchsen mit M12-Verschlusskappen verschließen (Art.-Nr.: E73004).
>
6.4.1 IO-Link Devices für Class-A-Betrieb anschließen
Hinweise zur Beschaltung:
•
Die Stromversorgung der angeschlossenen IO-Link Devices darf ausschließlich über den IO-Link
Master erfolgen.
•
Die zusätzlichen digitalen Eingänge IO-Link Ports X01...X04 (Pin 2) verfügen über ein
Typ-2-Verhalten nach Norm EN61131-2. Die angeschlossene Elektronik muss dafür elektrisch
ausgelegt sein.
16

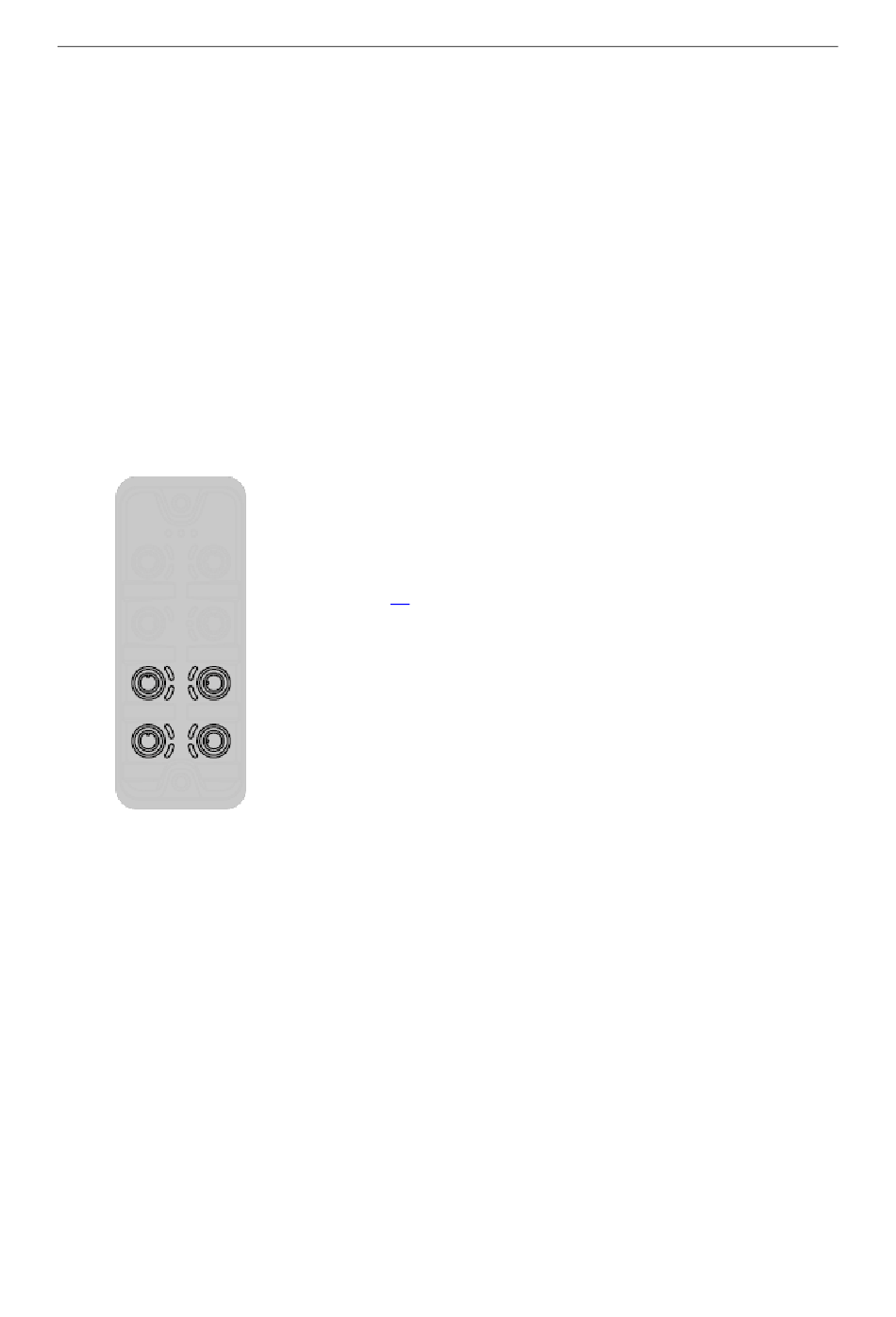

► Anschlussstecker der IO-Link Devices mit den M12-Buchsen der
IO-Link Ports X01...X04 verbinden.
▪
Maximale Leitungslänge pro IO-Link Port: 20 m
► Für den Anschluss M12-Steckverbindungen mit mindestens der
Schutzart IP 65 / IP 66 / IP 67 verwenden (→
(→ S. 91)).
25407
8936
Zubehör
