6.2

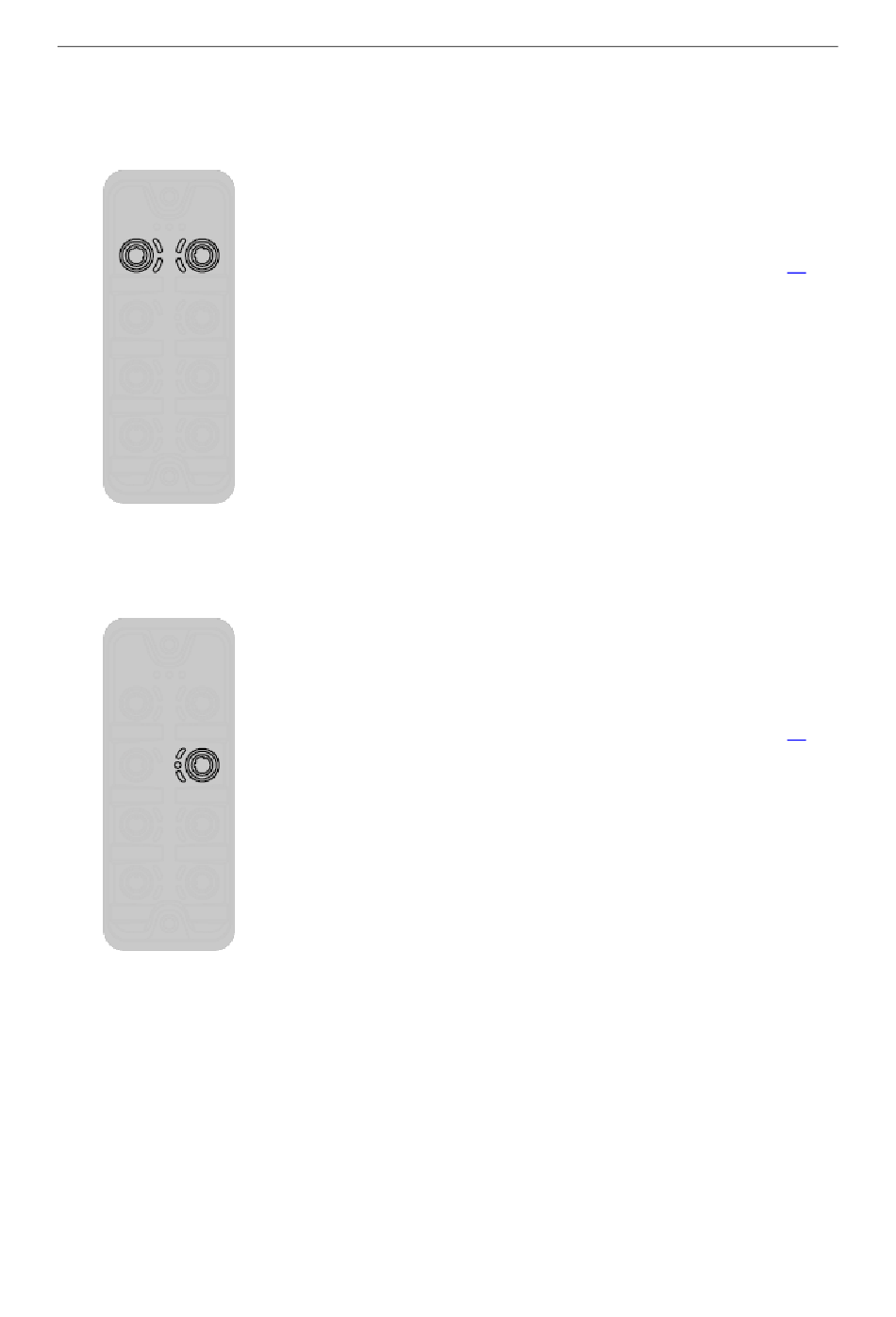

EtherCAT-Ports verbinden

>
6.3

IoT-Port verbinden

► Gerät über M12-Buchse X21 und/oder X22 mit dem
EtherCAT-Netzwerk verbinden
(z. B. EtherCAT-SPS, zusätzliches EtherCAT-Gerät)
► Für den Anschluss M12-Steckverbindungen mit mindestens der
Schutzart IP 65 / IP 66 / IP 67 verwenden (→
► Nicht benutzte Buchsen mit M12-Verschlusskappen verschließen
(Art.-Nr.: E73004).
► Gerät über M12-Buchse X23 mit dem IT-Netzwerk verbinden (z. B.
Laptop/PC mit Parametriersoftware LR DEVICE, Laptop/PC
Monitoring-Software LR SMARTOBSERVER, PC/Laptop mit
HTTP-Request-fähiger Software)
► Für den Anschluss M12-Steckverbindungen mit mindestens der
Schutzart IP 65 / IP 66 / IP 67 verwenden (→
► Nicht benutzte Buchsen mit M12-Verschlusskappen verschließen
(Art.-Nr.: E73004).
17849
Zubehör (→ S. 91)).
11029
Zubehör (→ S. 91)).
