6
ELEKTRISCHE INSTALLATION

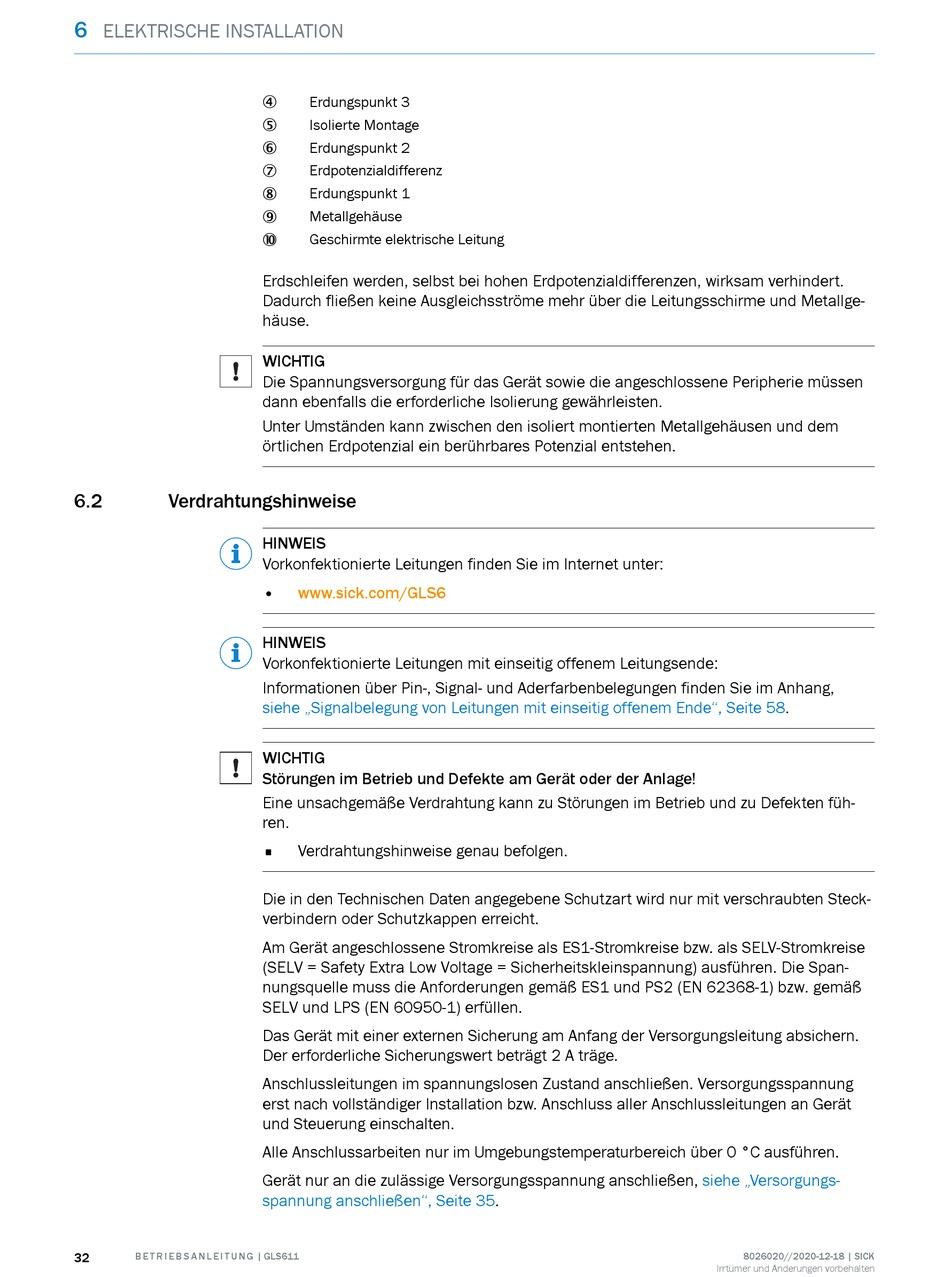

6.2
Verdrahtungshinweise
32
B E T R I E B S A N L E I T U N G | GLS611
Erdungspunkt 3
4
Isolierte Montage
5
Erdungspunkt 2
6
Erdpotenzialdifferenz
7
Erdungspunkt 1
8
Metallgehäuse
9
Geschirmte elektrische Leitung
ß
Erdschleifen werden, selbst bei hohen Erdpotenzialdifferenzen, wirksam verhindert.
Dadurch fließen keine Ausgleichsströme mehr über die Leitungsschirme und Metallge‐
häuse.
WICHTIG
Die Spannungsversorgung für das Gerät sowie die angeschlossene Peripherie müssen
dann ebenfalls die erforderliche Isolierung gewährleisten.
Unter Umständen kann zwischen den isoliert montierten Metallgehäusen und dem
örtlichen Erdpotenzial ein berührbares Potenzial entstehen.
HINWEIS
Vorkonfektionierte Leitungen finden Sie im Internet unter:
•
www.sick.com/GLS6
HINWEIS
Vorkonfektionierte Leitungen mit einseitig offenem Leitungsende:
Informationen über Pin-, Signal- und Aderfarbenbelegungen finden Sie im Anhang,
siehe „Signalbelegung von Leitungen mit einseitig offenem Ende", Seite
WICHTIG
Störungen im Betrieb und Defekte am Gerät oder der Anlage!
Eine unsachgemäße Verdrahtung kann zu Störungen im Betrieb und zu Defekten füh‐
ren.
Verdrahtungshinweise genau befolgen.
■
Die in den Technischen Daten angegebene Schutzart wird nur mit verschraubten Steck‐
verbindern oder Schutzkappen erreicht.
Am Gerät angeschlossene Stromkreise als ES1-Stromkreise bzw. als SELV-Stromkreise
(SELV = Safety Extra Low Voltage = Sicherheitskleinspannung) ausführen. Die Span‐
nungsquelle muss die Anforderungen gemäß ES1 und PS2 (EN 62368-1) bzw. gemäß
SELV und LPS (EN 60950-1) erfüllen.
Das Gerät mit einer externen Sicherung am Anfang der Versorgungsleitung absichern.
Der erforderliche Sicherungswert beträgt 2 A träge.
Anschlussleitungen im spannungslosen Zustand anschließen. Versorgungsspannung
erst nach vollständiger Installation bzw. Anschluss aller Anschlussleitungen an Gerät
und Steuerung einschalten.
Alle Anschlussarbeiten nur im Umgebungstemperaturbereich über 0 °C ausführen.
Gerät nur an die zulässige Versorgungsspannung anschließen,
spannung anschließen", Seite
35.
58.
siehe „Versorgungs‐
8026020//2020-12-18 | SICK
Irrtümer und Änderungen vorbehalten
