Energetics XT 1010 Aufbauanleitung Seite 92

Szerelési utasítások

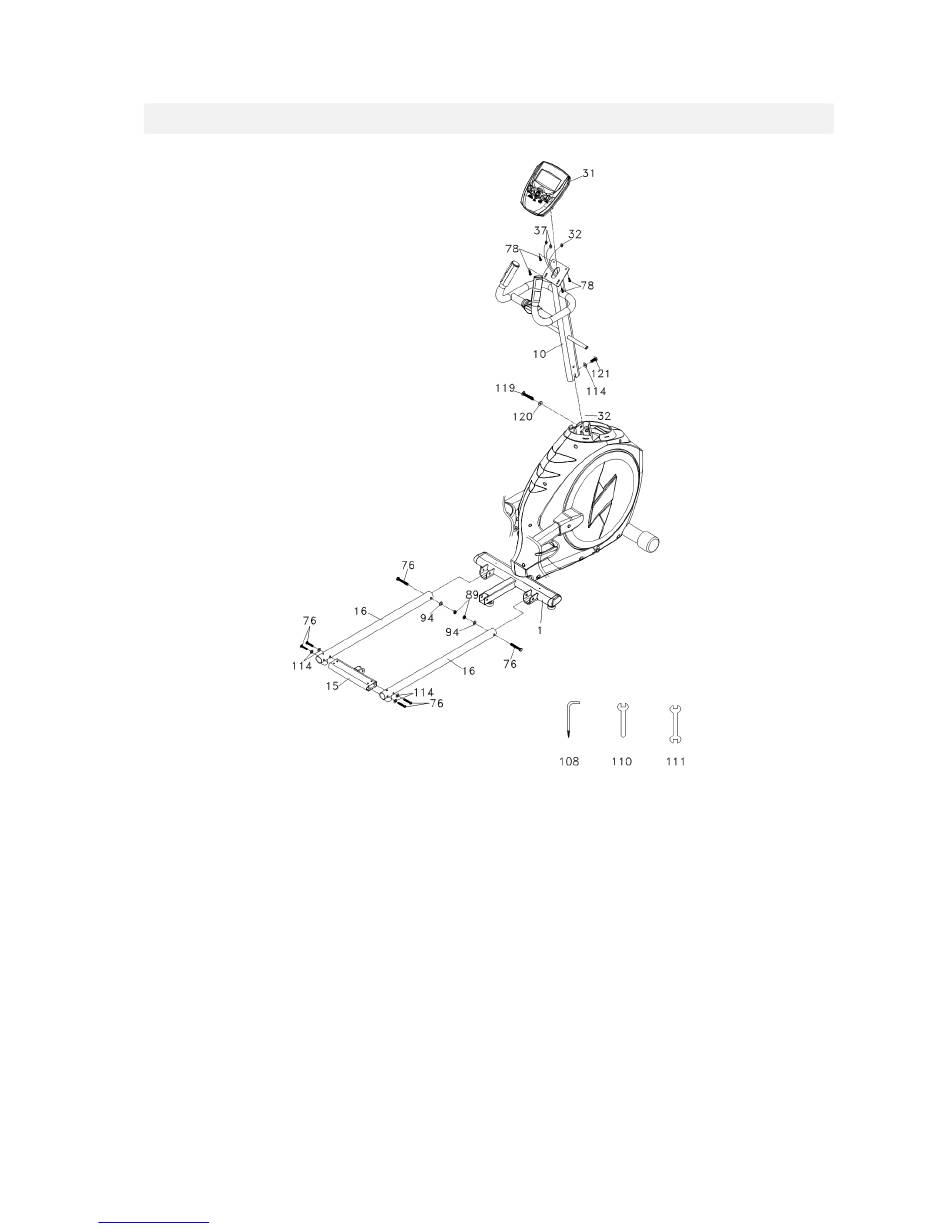

1. lépés – Az oszlop összeszerelése
1. Húzza át a számítógép kábelét (32) az oszlopon keresztül (10), helyezze bele az oszlopot az U alakú
alaptámaszba (1~13) és húzza ki a kábelt (32) az oszlopból. Biztosítsa be az oszlopot (10) egy
hatszögletes fejű csavarral 3/8" × 2" (119), rugalmas alátéttel 3/8" × 2T (120), hatszögletes fejű
csavarral 3/8" × 3/4" (121) és hajlított rugalmas alátéttel 3/8" × 23 × 2T (114), valamint 13,14 mm
kulcs (111) és előreszerelt hatszögletes fejű csavar 3/8" × 2" (119) segítségével.
2. Helyezze el a számítógép kábelt (32) a W érintkezős érzékelő két kábel-összeállításával együtt (37) a
konzolra (31), szerelje fel a konzolt az oszlop végén lévő lapra és rögzítse négy darab keresztfejű
csavarral M5 × 10 mm (78) az M5 imbusz csavarokhoz és a keresztfejű csavarokhoz való kombinált
csavarhúzó segítségével (108).
3. Helyezzen el két síncsövet (16) a váz alapjába (1~11) és biztosítsa be két darab félgömb fejű imbusz
csavarral 3/8" × 2-1/4" (76), két lapos alátéttel 3/8" × 19 × 1,5T (94) és két önbiztosító anyával 3/8"
× 7T (89), valamint 13,14 mm kulcs (111) és az M5 imbusz csavarokhoz és a keresztfejű csavarokhoz
való kombinált csavarhúzó segítségével (108).
4. Helyezze el a sínösszekötőt (15) a síncsövek közé (16) és rögzítse négy darab félgömb fejű imbusz
csavarral 3/8" × 2-1/4" (76) és hajlított rugalmas alátéttel 3/8" × 23 × 2T (114) az M5 imbusz
csavarokhoz és a keresztfejű csavarokhoz való kombinált csavarhúzó segítségével (108).
