Energetics XT 1010 Aufbauanleitung Seite 72

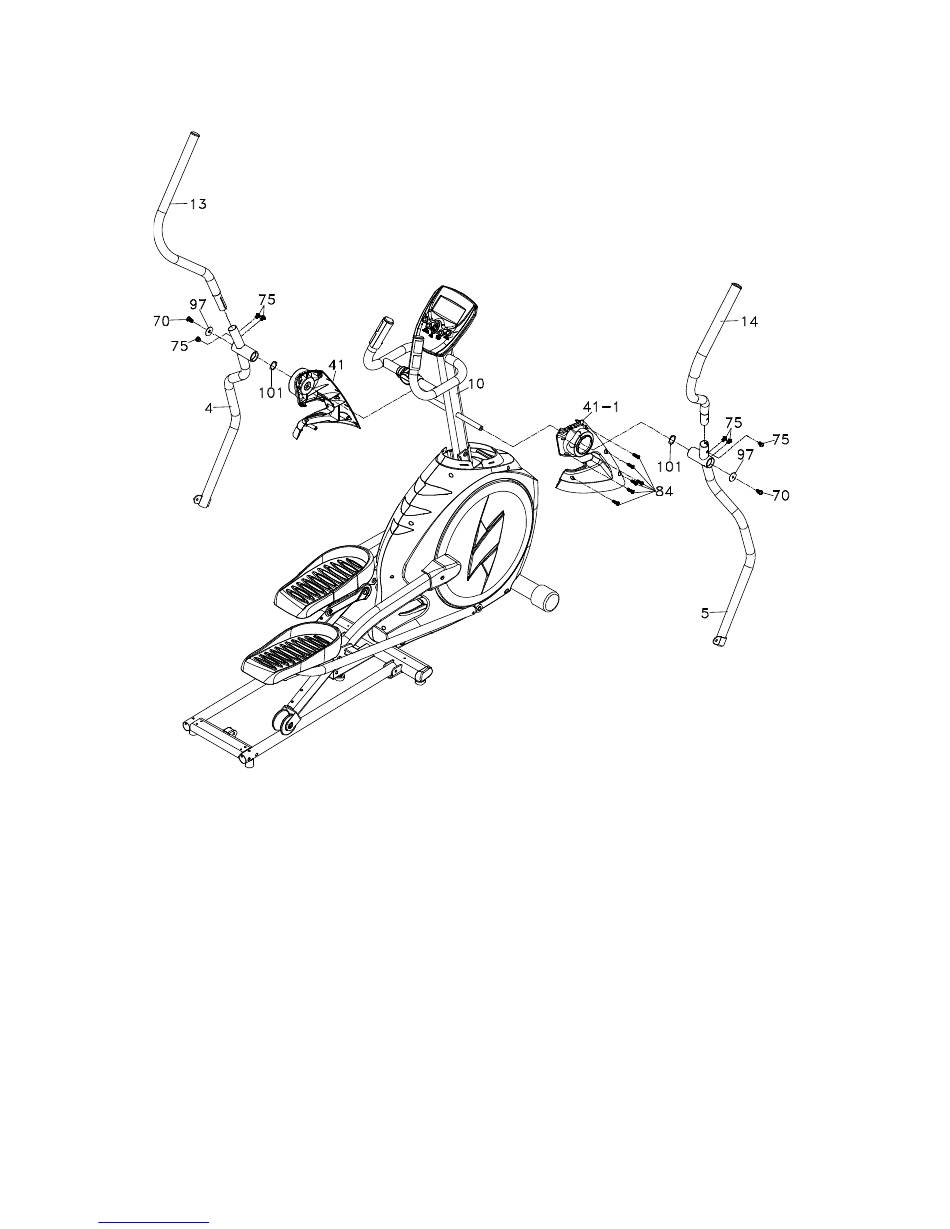

Krok 2 – Montáž rúčky
1. Kryt stĺpika konzoly (L) (41) nainštalujte na hriadeľ na ľavej strane stĺpika (10) a kryt stĺpika konzoly
(R) (41~1) na hriadeľ na pravej strane stĺpika (10), spojte postupne s bočným puzdrom (L) a (R) (42,
43) a upevnite šiestimi skrutkami do plechu Ø3,5 × 12 mm (84) pomocou kombinovaného
skrutkovača na imbusové skrutky M5 a skrutky s krížovou hlavou (108).
2. Dve vlnité podložky Ø17 (101), spodnú rúčku (L) (4) a spodnú rúčku (R) (5) nasuňte v tomto poradí
na hriadeľ stĺpika (10) a uchyťte dvoma skrutkami so šesťhrannou hlavou 5/16" × 15 mm (70) a
dvoma plochými podložkami 5/16" × 23 × 1,5T (97) pomocou kombinovaného skrutkovača na
imbusové skrutky M5 a skrutky s krížovou hlavou (108).
3. Výkyvnú páku (L) (13) spojte so spodnou rúčkou (L) (4) a zaistite tromi imbusovými skrutkami s
pologuľovou hlavou 5/16" × 15 mm (75) pomocou kombinovaného skrutkovača na imbusové skrutky
M5 a skrutky s krížovou hlavou (108). Rovnaký postup zopakujte aj na pravej strane.
