Energetics XT 1010 Aufbauanleitung Seite 34

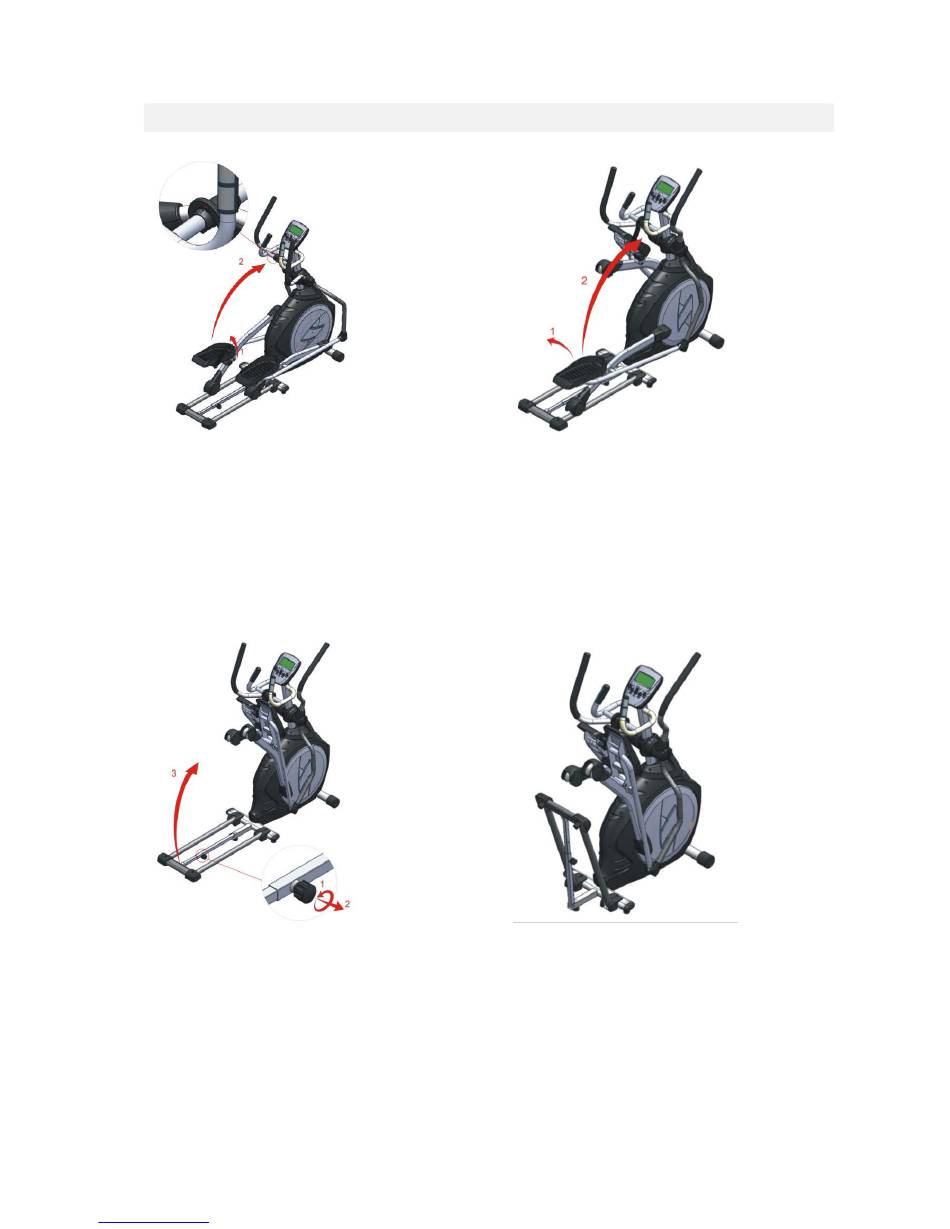

Klappmechanismus
Schritt I
1. Ziehen
Hakenbefestigungsblock (L) (148) nach oben.
2. Halten Sie die Gleitrollenabdeckung (52) mit
einer Hand, ziehen Sie den Haken (146) mit der
anderen Hand nach oben und legen Sie den
Haken (146) in die Aussparung des Gehäuses zur
Aufhängung des Hakens (150), wie in der runden
Detailzeichnung dargestellt.
Schritt III
1. Drehen Sie den Verriegelungsknopf (145) gegen
den Uhrzeigersinn, um ihn zu lösen.
2. Ziehen Sie den Verriegelungsknopf (145) nach
außen, um die Verriegelung zu lösen.
3. Ziehen Sie die Schienenverbindung (15) nach
oben, bis der Verriegelungsknopf (145) einrastet
und drehen Sie ihn im Uhrzeigersinn, um ihn
festzuziehen.
Downloaded from www.Manualslib.com
Sie den Haken
manuals search engine
Schritt II
(146) vom Dieselbe Vorgehensweise wie in Schritt 1
Schritt IV
Das Trainingsgerät ist nun fertig zusammen-
geklappt.
