Energetics XT 1010 Aufbauanleitung Seite 31

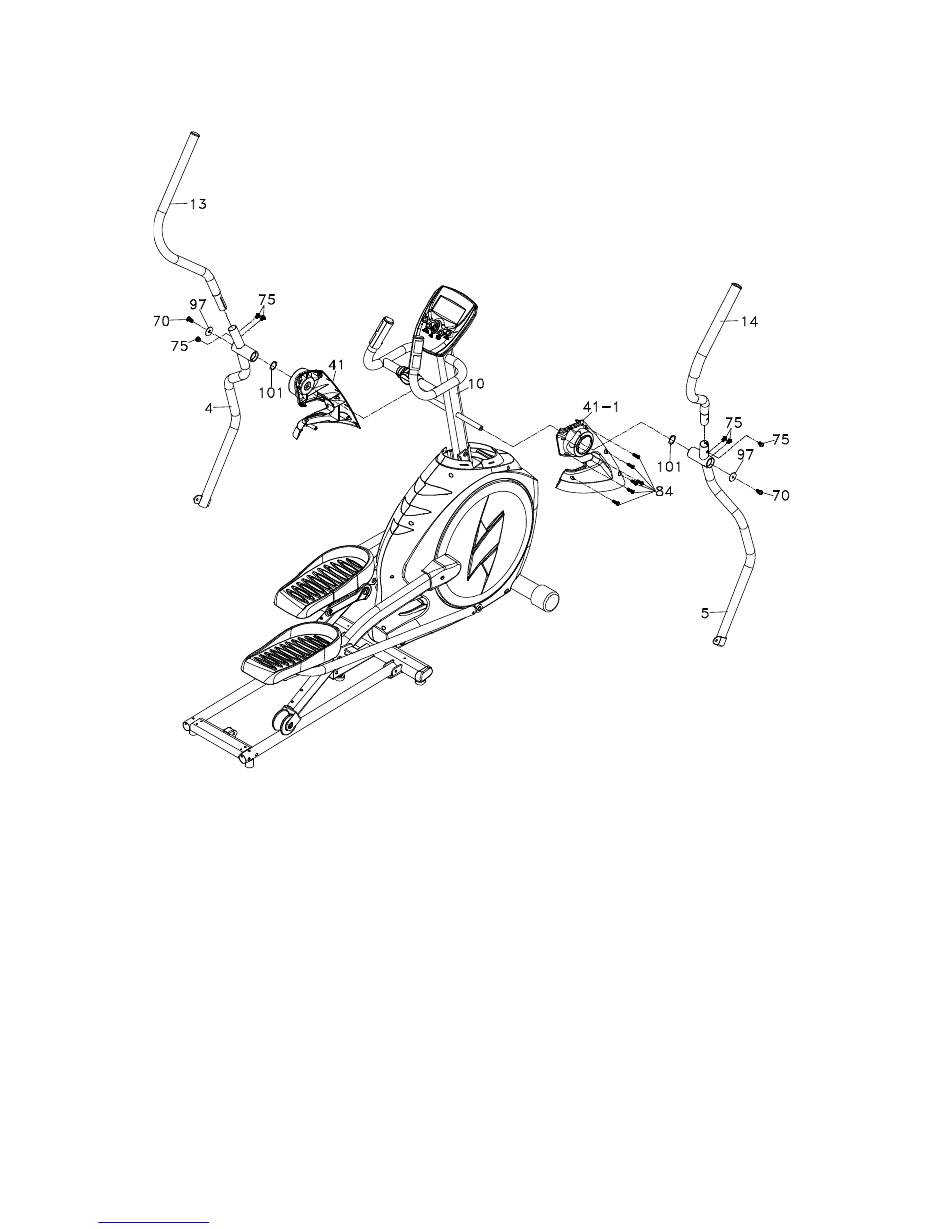

Schritt 2 Zusammenbau des Lenkers
1. Montieren Sie die Lenkerrohrabdeckung (L) (41) auf die Achse auf der linken Seite der Säule (10) und
die Lenkerrohrabdeckung (R) (41-1) auf die Achse an der rechten Seite der Säule (10), legen Sie die
jeweiligen Seitengehäuse (L) und (R) (42, 43) an und verwenden Sie zur Befestigung sechs Ø3.5 ×
12m/m Blechschrauben (84) und den kombinierten M5-Werkzeugschlüssel für Inbus- und
Kreuzschlitzschrauben (108).
2. Setzen Sie zwei Ø17_gewellte Unterlegscheiben (101), die unteren Lenkstangen (L) (4) und (R) (5)
der Reihe nach auf die jeweilige Achse der Säule (10) und befestigen Sie sie mit zwei 5/16" × 15m/m
Sechskantschrauben (70) und zwei 5/16" × 23 × 1.5T_flachen Unterlegscheiben (97) mithilfe des
kombinierten M5-Werkzeugschlüssels für Inbus- und Kreuzschlitzschrauben (108).
3. Befestigen Sie den Schwungarm (L) (13) an der unteren Lenkstange (L) (4) mit drei 5/16" × 15m/m
Halbrundkopfschrauben (75) und den kombinierten M5-Werkzeugschlüssel für Inbus- und
Kreuzschlitzschrauben (108). Führen Sie nun dasselbe auf der rechten Seite durch.
