schritten, so wird der Alarm ausgelöst. Ein relativer
Alarm bezieht sich dagegen relativ zur Abweichung
vom Ist- zum Sollwert. Wird diese unter- bzw. über-
schritten, so wird der Alarm ausgelöst.
Die Schaltzustände werden auf 2 potentialfreie
Alarmkontakte geführt, deren Schaltzustand auf der
Gerätefront mit Leuchtdioden angezeigt wird.
Wird die Versorgungsspannung an den Temperatur-
regler angelegt, so läuft zunächst für etwa 500 ms eine
Initialisierungsphase ab. Während dieser Zeit sind alle
Ausgänge nicht aktiv geschaltet.
3. Bedienung
3.1Anschluß
Die Anschlüsse des Einkanal-Temperaturreglers sind
über gesteckte Schraubklemmen auf der Rückseite des
Gehäuses herausgeführt. Diese Klemmen bilden die
Schnittstelle zur Peripherie und müssen nur ein einzi-
ges Mal verdrahtet werden. Im Wartungs- oder Ser-
vicefall ist es möglich, das Gerät auszustecken. Damit
sind Anschlußfehler in diesen Fällen ausgeschlossen.

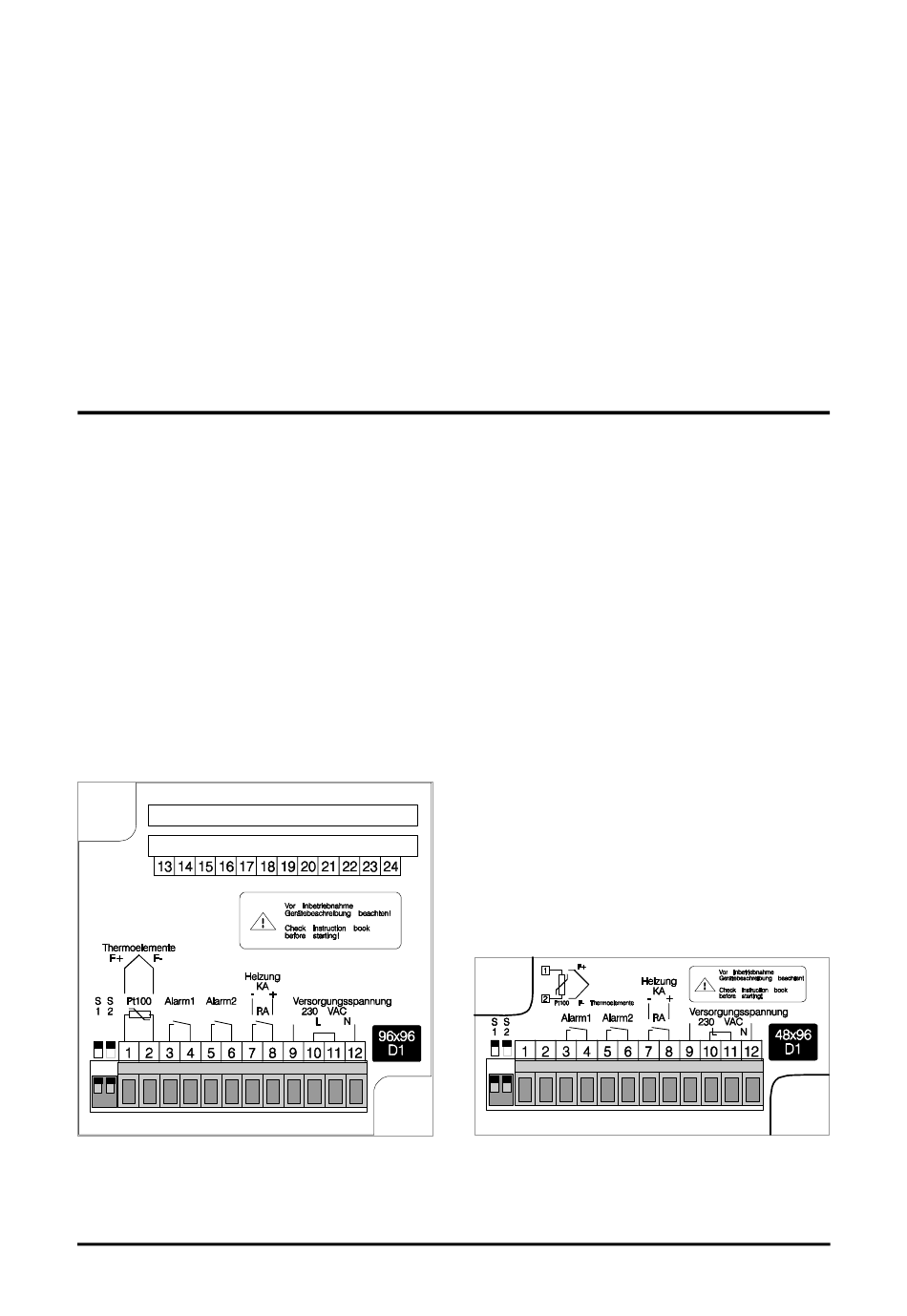

Die Belegung der Anschlußklemmen kann der Abbil-
dung entnommen werden.
Abbildungen und Beschreibung sowie Abmessungen und technische Daten entsprechen den Gegebenheiten oder Absichten im Zeitpunkt des
Druckes dieses Prospekts. Änderungen jeder Art, insbesondere soweit sie sich aus technischem Fortschritt, wirtschaftlicherer Ausführung oder
ähnlichem ergeben, bleiben vorbehalten. Die externe Verschaltung des Geräts erfolgt in Eigenverantwortung.
- A10.4 -
adjusted value passes up or down, alarm will release.
Relative alarms are responding to the difference be-
tween rated and real value. If the adjusted value passes
up or down, alarm will release.
Alarm outputs are potential-free relay outputs, which
are indicated on the front by light emitting diodes.
A time of initionalization of 500 ms starts, when the
supply voltage is turned to the controller. During this
time outputs are not active.
Operating
3.1 Connection
Connections for the single-channel temperature con-
troller are established via plug-in screw terminals pro-
jecting from the rear of the unit. These terminals form
the interface to the peripheral equipment and have to
be wired up once. The unit may be unplugged for
maintenance and service. Wiring-up errors being thus
avoided. The picture shows occupation of the con-
nection terminals.
