Stellgröße "StE"
Die Stellgrößenanzeige in der Be-
triebsart D dient zur Überwachung der
Regelfunktion und ist bei der Parame-
terfindung sehr dienlich.
Ende des Einstellzyklus

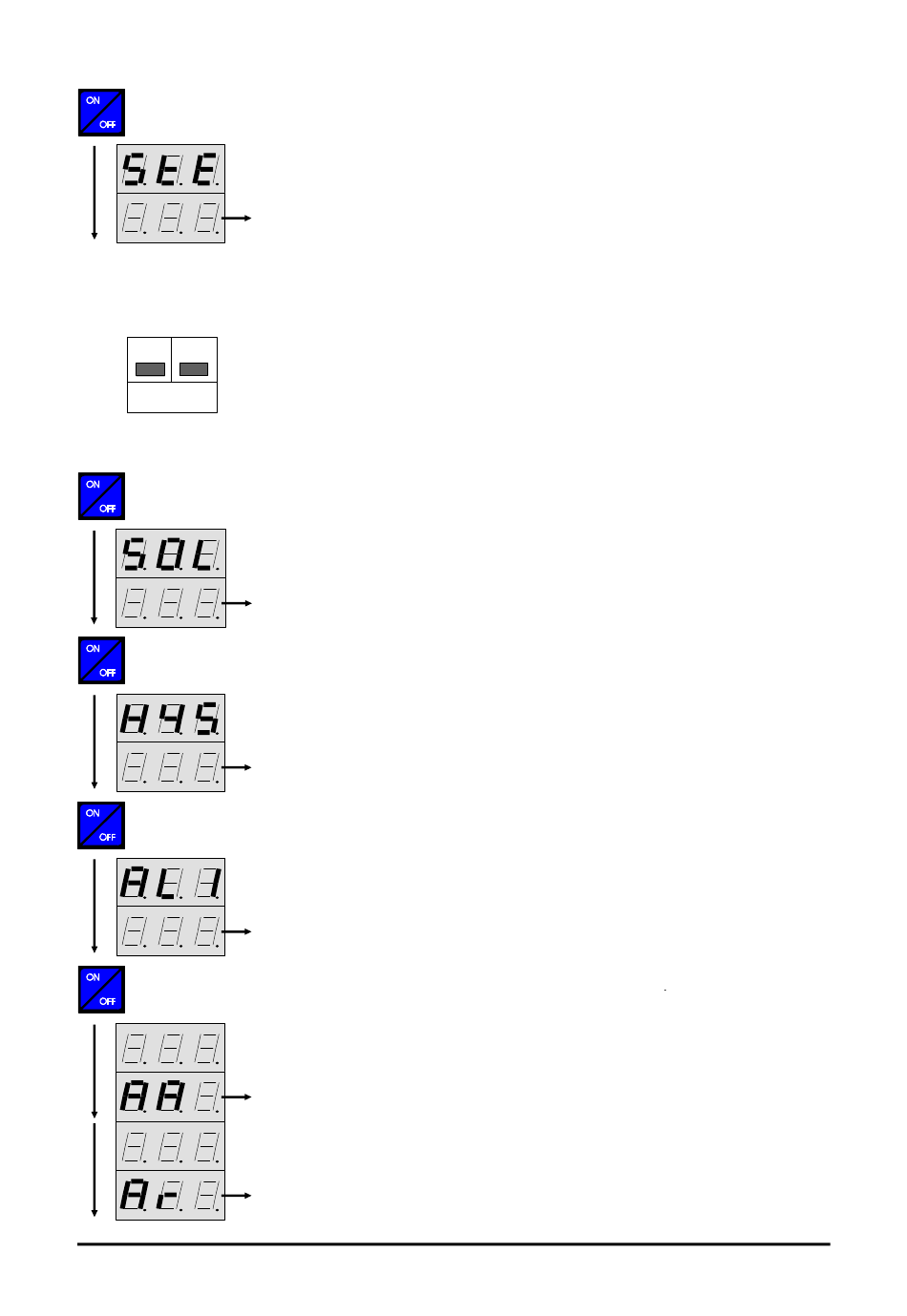

3.3.5 Betriebsart D:
Konfiguration
Einstellung der Parameter
beim 2-Punktregler
Sollwert "SOL"
Einstellbereich: von Bereichsanfang
(z. B. 0 °C) bis Bereichsende
(z. B. 250 °C)
Hysterese "HYS"
Einstellbereich: 1 ... 20 K
Alarm 1 "AL1"
Für den Alarmausgang 1 muß die Alar-
mart und der Temperaturwert einge-
stellt werden. Es werden 4 Alarmarten
unterschieden:
Einstellung:
"AA0" absoluter Alarm Öffnerkontakt
"AA1" absoluter Al. Schließerkontakt
"Ar0" relativer Alarm Öffnerkontakt
"Ar1" relativer Alarm Schließerkontakt
Alarmfunktion vgl. Abschnitt 3.3
Die Alarme arbeiten unabhängig von
der Betriebsart des Temperaturreglers.
Einstellbereich: gesamter Temperatur-
bereich in Abhängigkeit von der Füh-
lerart.
Einstellbereich: -99 ... + 99 °C
Actuating variable "StE"
Indication of actuating variable allows
monitoring the controller function and
helps to find the controllerparameters
End of adjustment cycle
3.3.5 Mode D:
Configuration
Parameter adjustment for
two limits controller
Rated Value "SOL"
Adjustment range: from low range limit
(e.g. 0 °C) to high range limit
(e.g. 250 °C)
Hysteresis "HYS"
Adjustment range: 1 ... 20 K
Alarm 1 "AL1"
For alarm output 1 alarm mode and tem-
perature has to be adjusted. There are 4
alarm modes:
Adjustment:
"AA0" absolute alarm break contact
"AA1" absolute alarm make contact
"Ar0" relative alarm break contact
"Ar1" relative alarm make contact
Alarm function see chapter 3.3
Alarms independently work of the
mode of the temperature controller.
Adjustment range: all the temperature
range depending on the used temperatu-
re sensor.
Adjustment range: -99 ... +99 °C
