V1.5/Hu

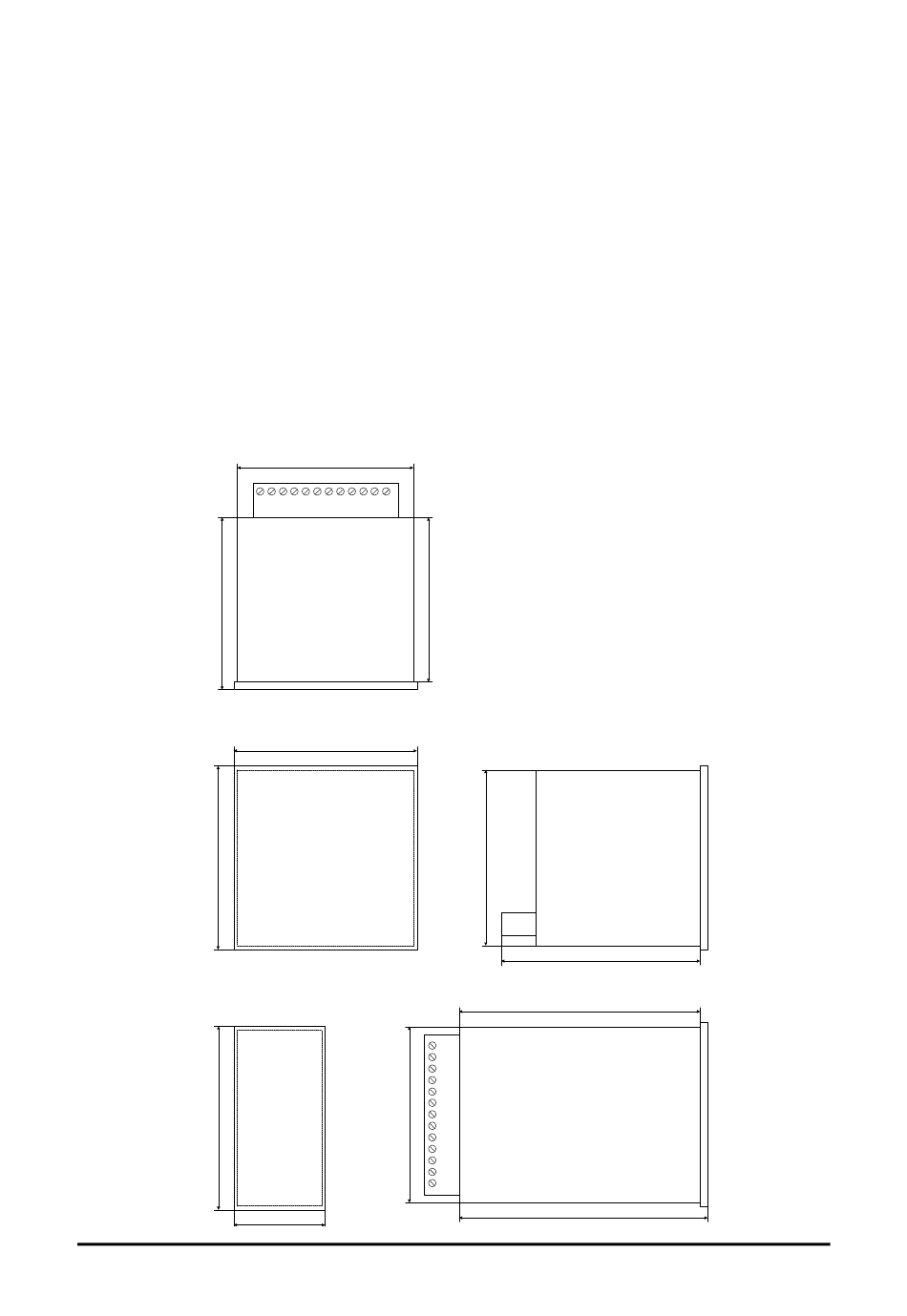

6.2 Mechanische Daten
Gehäuse:
Schalttafelgehäuse mit Spreizbügel-
befestigung und Steckeinschub,
indirekte Steckung.
Farbe:
schwarz
Fronttafelabmessung:
Schalttafelausschnitt:91 x 91 mm, (43 x 91 mm)
Einbautiefe:
103 mm (145 mm) mit Anschlüssen
Schutzklasse:
I nach VDE 0411
Schutzart Front:
IP 40 nach DIN 40050
96 x 96
90
96
48 x 96
96
Abbildungen und Beschreibung sowie Abmessungen und technische Daten entsprechen den Gegebenheiten oder Absichten im Zeitpunkt des
Druckes dieses Prospekts. Änderungen jeder Art, insbesondere soweit sie sich aus technischem Fortschritt, wirtschaftlicherer Ausführung oder
ähnlichem ergeben, bleiben vorbehalten. Die externe Verschaltung des Geräts erfolgt in Eigenverantwortung.
- A10.22 -
96 x 96 mm, (48 x 96 mm)
91
96
91
48
6.2 Mechanical Data
Housing:
Colour:
Front panel dimension:96 x 96 mm, (48 x 96 mm)
Front panel section: 91 x 91 mm, (43 x 91 mm)
Mounting depth:
Protection class:
Protection (front):
Gehäusekunststoff
entspricht der Vor-
schrift ASTM D635
mit der Bezeich-
nung "brennt nicht"
86
91
103
100
116
18.12.97
Switchboard housing to be fastened by
fixing clips with plugin unit
to be plugged indirectly
black
103 mm (145 mm) with plug-in unit
I to VDE 0411
IP 40 to DIN 40050
Housing material is
rated to ASTM
D635 with the deno-
tation " not bur-
ning" and belongs
to group 1 of the
U.L.specification
