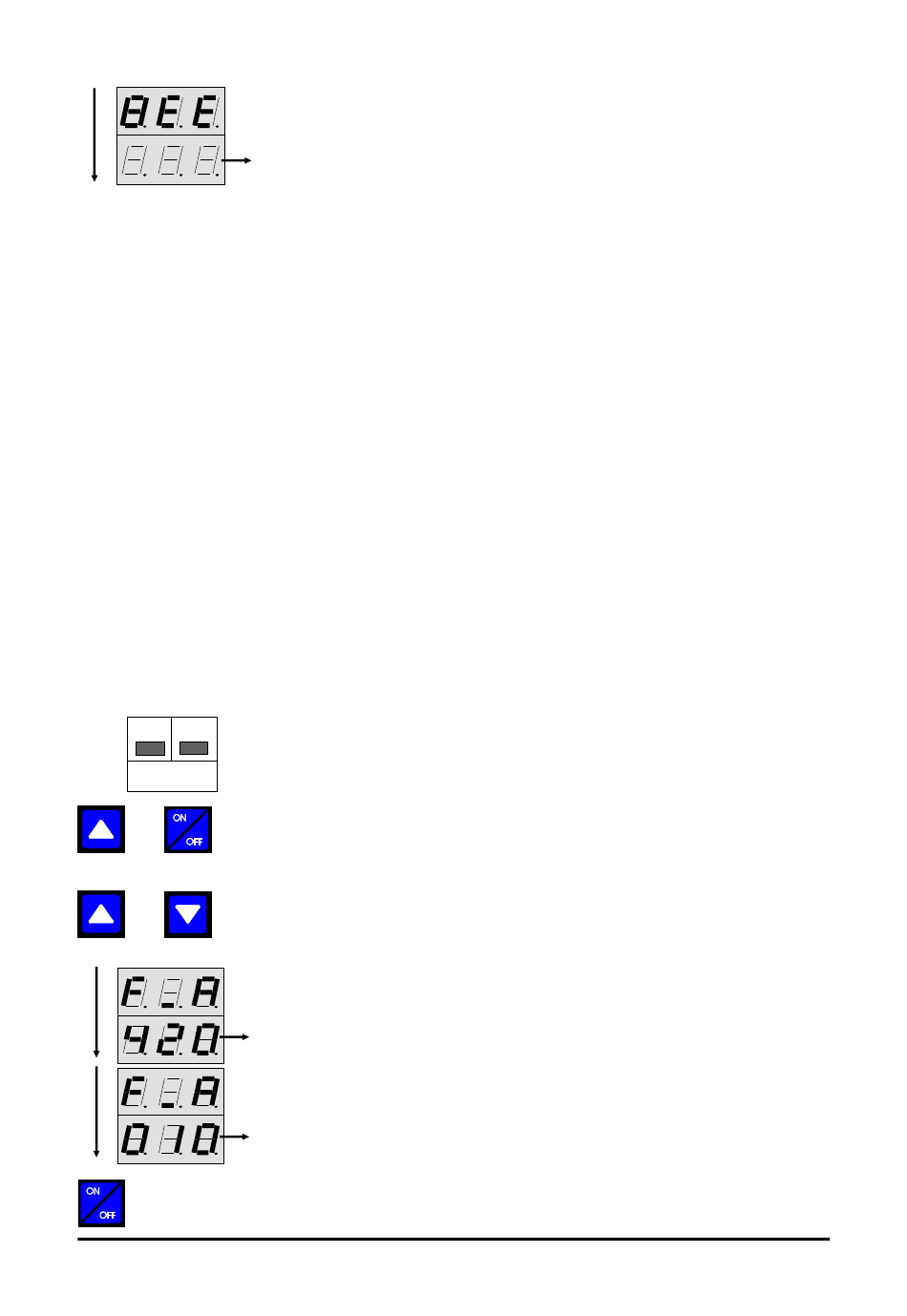

Bereichsende "BEE"
Einstellmöglichkeit:
Innerhalb der Temperaturbereich der
eingestellten Fühlerart
(vgl. Technische Daten)
Der Wert von "BEE" muß größer oder
gleich dem Wert von "BEA" sein.
Achtung:
Nach jeder Änderung der Fühlerart muß
Bereichsanfang und -ende neu definiert
werden. Wenn nach einer Fühlerum-
schaltung nicht plausible Bereichswerte
erkannt werden, setzt das Gerät auto-
matisch die maximalen Endwerte ein.
Ende des Einstellzyklus
Sonderausführungen mit anderem
EPROM und anderer Hardware
Fühlerart fest eingestellt.
Konfiguration
Diese beide Tasten gleichzeitig betäti-
gen.
Nach dem Loslassen sind innerhalb von
1 Sekunde diese beide Tasten gleichzei-
tig betätigen.
Anzeige der Fühlerart
"420" für Eingang 4 ... 20 mA
"010" für Eingang 0 ... 10 V
Upper range limit "BEE"
Adjustment range:
Within the temperatur range of the ad-
justed sensor
(see technical data)
The value of "BEA" has to be greater or
equal to the value "BEA".
Attention:
After every change of sensor type the
upper and lower range limit has to be
adjusted again. If the adjusted values are
not plausible after a sensor change, the
device will work with the maximal limit
values automatically.
End of adjustment cycle
Special version with another EPROM
and another hardware
Sensor type cannot be changed
Configuration
Press these both keys simultanious
After releasing press these both keys
simultanious within 1 second
Indication of sensor type
"420" for input 4 ... 20 mA
"010" for input 0 ... 10 V
