V1.5/Hu
OFF
1
2
Abbildungen und Beschreibung sowie Abmessungen und technische Daten entsprechen den Gegebenheiten oder Absichten im Zeitpunkt des
Druckes dieses Prospekts. Änderungen jeder Art, insbesondere soweit sie sich aus technischem Fortschritt, wirtschaftlicherer Ausführung oder
ähnlichem ergeben, bleiben vorbehalten. Die externe Verschaltung des Geräts erfolgt in Eigenverantwortung.
- A10.12 -

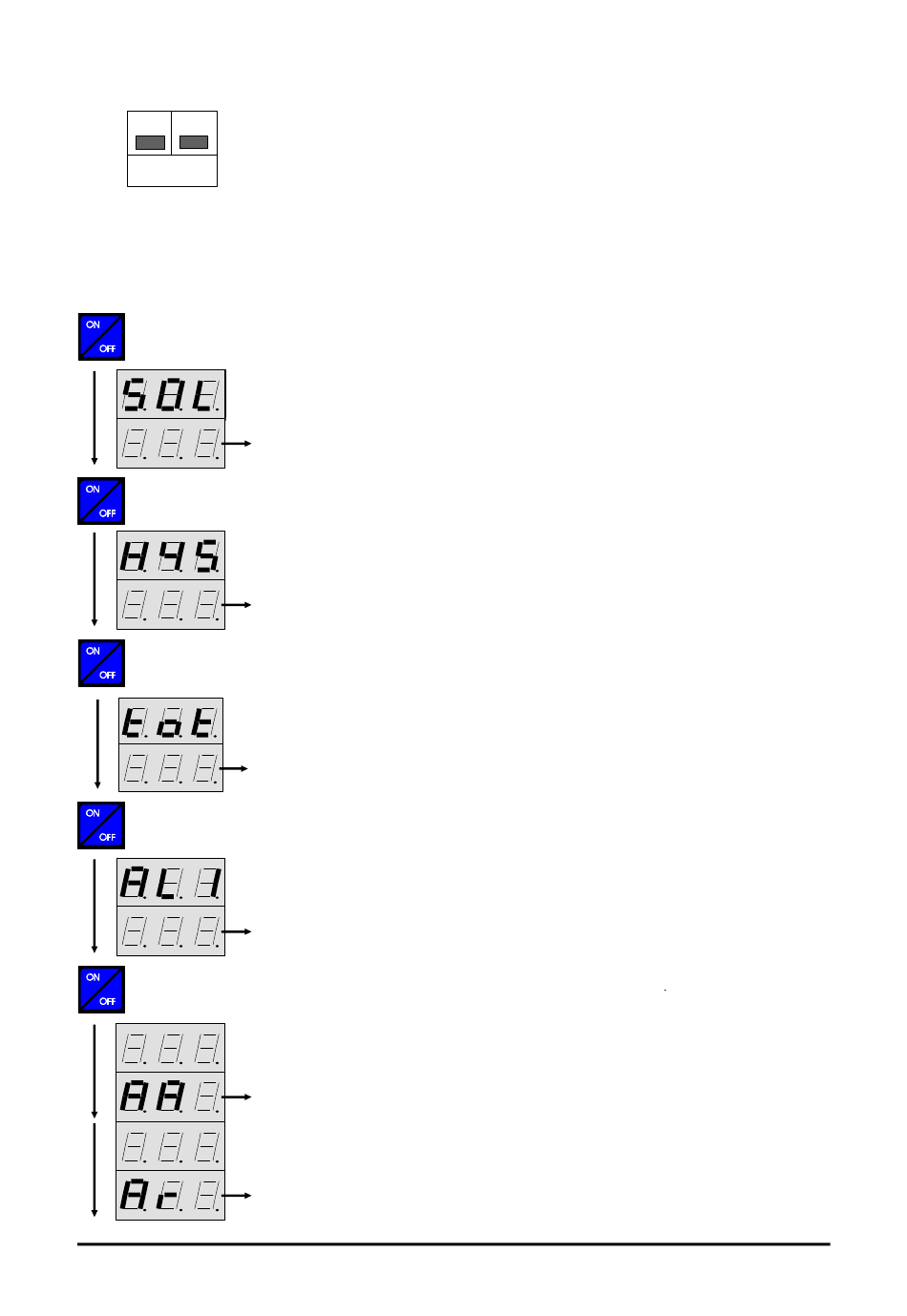

3.3.6 Betriebsart D:
Konfiguration
Einstellung der Parameter
beim 3-Punktregler
In dieser Betriebsart wird der Ausgang
des Alarms 2 als unterer, der Heizungs-
ausgang als oberer Schaltpunkt verwen-
det. Der Alarm 1 ist frei konfigurierbar.
Sollwert "SOL"
Einstellbereich: von Bereichsanfang
(z. B. 0 °C) bis Bereichsende
(z. B. 250 °C)
Hysterese "HYS"
Einstellbereich: 1 ... 20 K
Totbereich "TOT"
Einstellbereich: 1 ... 20 K
Alarm 1 "AL1"
Für den Alarmausgang 1 muß die Alar-
mart und der Temperaturwert einge-
stellt werden. Es werden 4 Alarmarten
unterschieden:
Einstellung:
"AA0" absoluter Alarm Öffnerkontakt
"AA1" absoluter Al. Schließerkontakt
"Ar0" relativer Alarm Öffnerkontakt
"Ar1" relativer Alarm Schließerkontakt
Alarmfunktion vgl. Abschnitt 3.3
Die Alarme arbeiten unabhängig von
der Betriebsart des Temperaturreglers.
Einstellbereich: gesamter Temperatur-
bereich in Abhängigkeit von der Füh-
lerart.
Einstellbereich: -99 ... + 99 °C
3.3.6 Mode D:
Configuration
Parameter adjustment for
three limits controller
The output of alarm 2 is used for the
lower switching point, heating output is
the upper switching point. Alarm 1 is
freely adjustable.
Rated Value "SOL"
Adjustment range: from low range limit
(e.g. 0 °C) to high range limit
(e.g. 250 °C)
Hysteresis "HYS"
Adjustment range: 1 ... 20 K
Dead range"TOT"
Adjustment range: 1 ... 20 K
Alarm 1 "AL1"
For alarm output 1 alarm mode and tem-
perature has to be adjusted. There are 4
alarm modes:
Adjustment:
"AA0" absolute alarm break contact
"AA1" absolute alarm make contact
"Ar0" relative alarm break contact
"Ar1" relative alarm make contact
Alarm function see chapter 3.3
Alarms independently work of the
mode of the temperature controller.
Adjustment range: all the temperature
range depending on the used temperatu-
re sensor.
Adjustment range: -99 ... +99 °C
18.12.97
