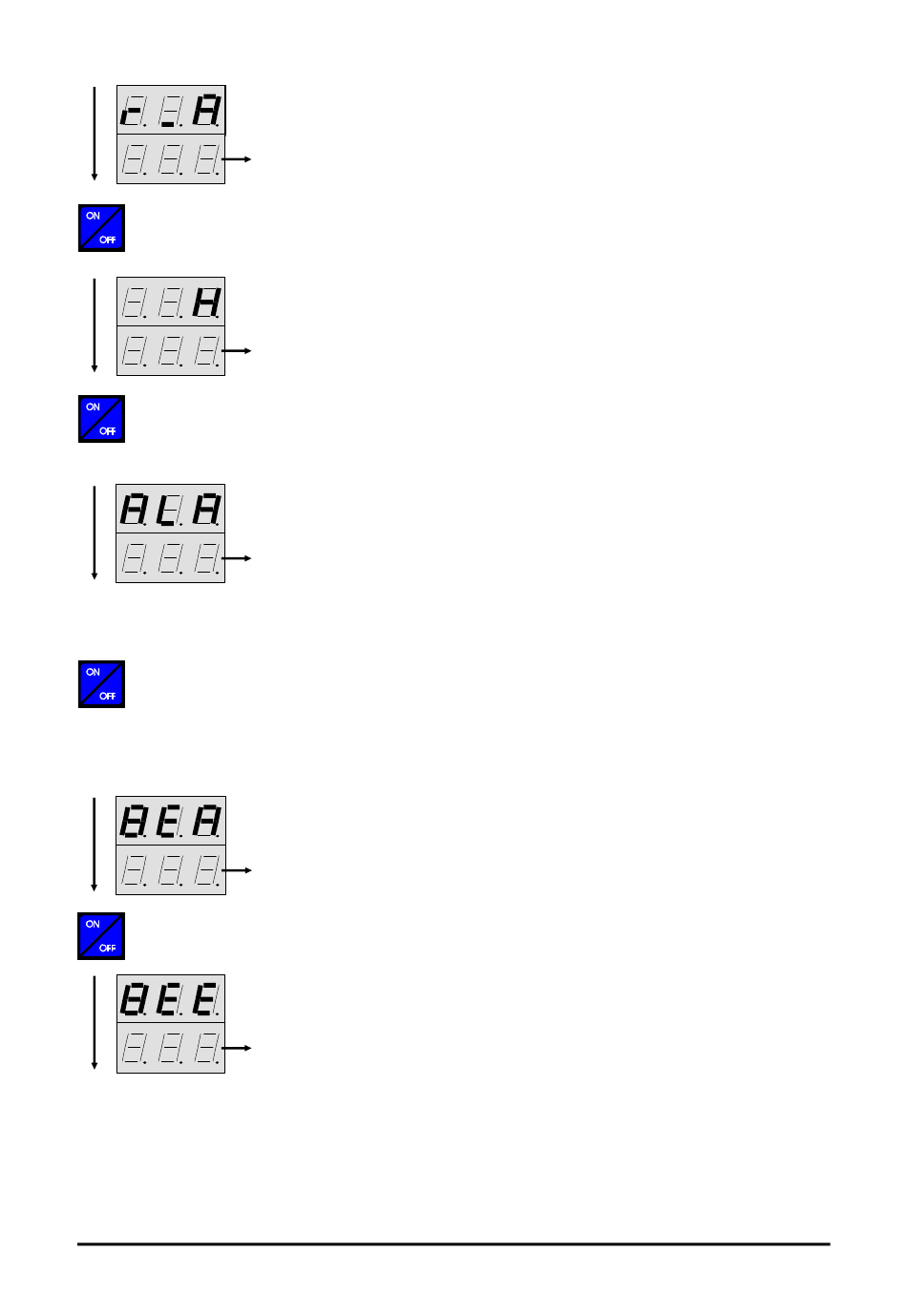

Reglerart "r_A"
Einstellmöglichkeit:
"PId" fürPID-Algorithmus
"2_P" für 2- Punktverhalten
"3_P" für 3-Punktverhalten
Reglerausgang "H"
Einstellmöglichkeit:
"HEI" für Heizung
"CUE" für Kühlung
Nicht einstellbar bei 3-Punktverhalten
Alarmabschaltung "ALA"
Einstellmöglichkeit:
"ON":Die Alarme bleiben nach dem
Abschalten der Regelung mit der Taste
"ON/OFF" aktiv.
"OFF": Nach dem Abschalten der Rege-
lung mit der Taste "ON/OFF"werden
die Alarme in jedem Fall abgeschaltet.
Diese Einstellung sollte für die An-
steuerung von Kühlungen oder Zusatz-
heizungen gewählt werden.
Bereichsanfang "BEA"
Einstellmöglichkeit: 0 ... 999
Der Anzeigewert wird dem Eingangssi-
gnal 4 mA (bzw. 0 V
) zugeordnet.
DC
Bereichsende "BEE"
Einstellmöglichkeit: 0 ... 999
Der Anzeigewert wird dem Eingangssi-
gnal 20 mA (bzw. 10 V
DC
Der Wert von "BEE" muß größer oder
gleich dem Wert von "BEA" sein.
Ende des Einstellzyklus
Controller type "r_A"
Adjustment range:
"PId" forPID-algorithm
"2_P" for two limits controller
"3_P" for three limits controller
Controller output "H"
Adjustment range:
"HEI" for heating
"CUE" for cooling
Not adjustable for three limits controller
Alarmswitch off "ALA"
Adjustment range:
"ON":The alarm will be active after
switching off the controller with key
"ON/OFF".
"OFF": After switching off the control-
ler with key "ON/OFF" alarms are
inactive in every case. This adjustment
should be used for cooling or additional
heatings.
Lower range limit "BEA"
Adjustment range: 0 ... 999
The indicated value will be collated to
the input signal 4 mA (resp. 0 V
Upper range limit "BEE"
Adjustment range: 0 ... 999
The indicated value will be collated to
) zugeordnet.
the input signal 20 mA (resp. 10 V
The value of "BEA" has to be greater or
equal to the value "BEA".
End of adjustment cycle
