elrest MCP-10 Handbuch
Mit überwachungseinheit
Inhaltsverzeichnis
Temperaturregler mit
Überwachungseinheit
elrest
Automationssysteme GmbH
Oberensinger Str. 13
7440 Nürtingen - Zizishausen

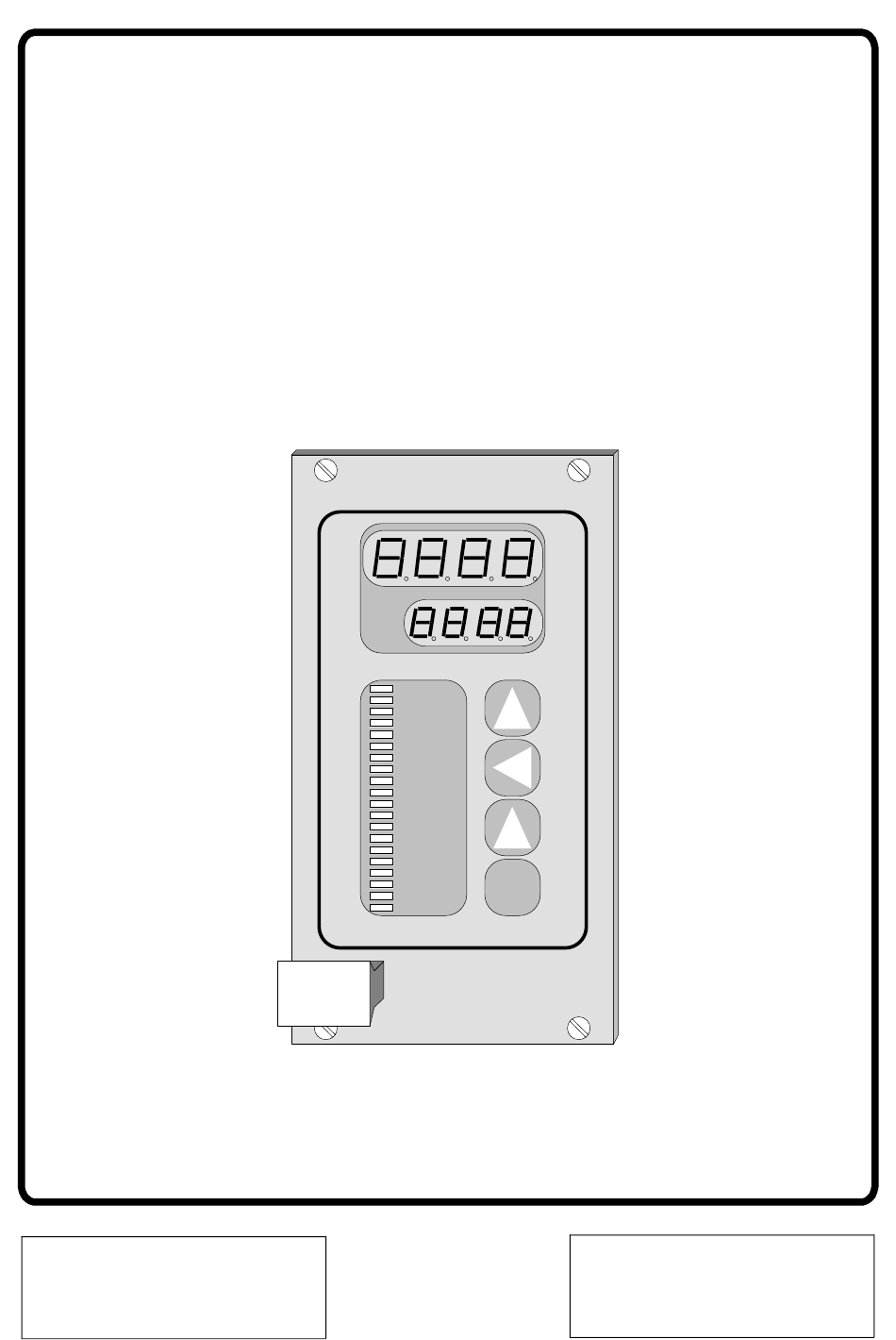

Elacomp I
MCP-10
o
C
o
F
MAX
A 6
A 5
A 4
A 3
A 2
A 1
Y
F
TV
TN
XP
W
W
HOLD
/RUN
MIN
elrest MCP 10
M
C
Y
ENTER
Telefon: (07022) 67648, 67649, 67640
Telefax: (07022) 6 24 62
Telegramm: ELREST Nürtingen
Inhaltsverzeichnis
Verwandte Anleitungen für elrest MCP-10
Inhaltszusammenfassung für elrest MCP-10
- Seite 1 Elacomp I MCP-10 Temperaturregler mit Überwachungseinheit HOLD /RUN ENTER elrest MCP 10 Telefon: (07022) 67648, 67649, 67640 elrest Telefax: (07022) 6 24 62 Automationssysteme GmbH Telegramm: ELREST Nürtingen Oberensinger Str. 13 7440 Nürtingen - Zizishausen...
-
Seite 2: Inhaltsverzeichnis
2.1 Anschluß 2.2 Betriebsart Selbsttest 2.3 Betriebsart Messen 2.4 Betriebsart Einstellen 2.5 Fehlermeldungen Beispiel für die Bedienung des Gerätes Technische Daten 4.2 Elektrische Daten 4.1 Einbau- und Geh.-Angaben elrest Automationssysteme GmbH 7440 Nürtingen-Zizishausen Telefon (07022) 67648/67649/67640 - Telefax (07022) 62462... -
Seite 3: Funktionsweise
Rückführung der Signalerfassung kann zu weiteren dem Regler über- oder untergeordneten Funktionen ausgewertet und beliebig vernetzt werden. Der digitale Temperaturregler MCP-10 arbeitet nach dem PID-T1-Algorithmus. Als Fühler für die Temperatur (Istwert) sind sowohl Thermoelemente als auch PTC-Widerstände verwendbar (näheres siehe technische Daten). - Seite 4 Soll-Ist-Differenz) verwendet werden. Die Einstellung erfolgt ebenfalls mit den Tasten auf der Frontseite des Geräts. Der Alarmzustand wird mittels LED’s angezeigt. Gleichzeitig stehen 2 potentialfreie Relaisausgänge zur Verfügung. elrest Automationssysteme GmbH 7440 Nürtingen-Zizishausen Telefon (07022) 67648/67649/67640 - Telefax (07022) 62462...
-
Seite 5: Bedienung Des Gerätes
2. Bedienung des Gerätes 2.1 Anschluß Die Anschlüsse des Einkanal-Temperaturregler MCP-10 sind über Steckverbinder der Bauform F DIN 41612 auf der Rückseite des Geräts herausgeführt. Diese Klemmen bilden die Schnittstelle zur Peripherie und müssen nur ein einziges Mal verdrahtet werden. Im Wartungs- oder Servicefall ist es möglich, das Gerät auszustecken. Damit sind Anschlußfehler in diesen Fällen ausgeschlossen. -
Seite 6: Betriebsart Selbsttest
Anzeigefeld 1 Temperatur-Istwert Anzeigefeld 2 Temperatur-Sollwert Betriebsart-Umschaltung nicht verwendet nicht verwendet HOLD Betriebsart-Umschaltung /RUN ENTER bzw. Fehler löschen elrest MCP 10 Anzeige- und Bedienelemente in der Betriebsart "Messen" elrest Automationssysteme GmbH 7440 Nürtingen-Zizishausen Telefon (07022) 67648/67649/67640 - Telefax (07022) 62462... -
Seite 7: Betriebsart Einstellen
/RUN ENTER bzw. Eingabebestätigung elrest MCP 10 Anzeige- und Bedienelemente in der Betriebsart "Einstellen" Abbildungen und Beschreibung sowie Abmessungen und technische Daten entsprechen den Gegebenheiten oder Absichten im Zeitpunkt des Druckes dieses Prospekts. Änderungen jeder Art, insbesondere soweit sie sich aus technischem Fortschritt, wirtschaftlicherer Ausführung oder... -
Seite 8: Einstellen Von Parameterwerten
"AAU" Absoluter, unterer Alarm "AAO" Absoluter, oberer Alarm "ArU Relativer, unterer Alarm "ArO" Relativer, oberer Alarm Die absoluten Alarme sind direkt von Temperatur-Istwert abhängig, der relative Alarm von der Soll-Ist-Differenz. elrest Automationssysteme GmbH 7440 Nürtingen-Zizishausen Telefon (07022) 67648/67649/67640 - Telefax (07022) 62462... -
Seite 9: Fehlermeldungen
V1.2/Hu - 8 - 02.04.93 Nachdem die Alarmtemperatur mit der Taste (Enter) übernommen wurde, wird der Alarmmodus angezeigt. Dieser kann mit der Taste (V) umgeschaltet werden. Er wird ebenfalls mit der Taste (Enter) übernommen. 2.5 Fehlermeldungen Sobald eine Fehlermeldung auftritt, wird im Anzeigefeld 2 die Meldung "Err" blinkend dargestellt. Das Anzeigefeld 1 zeigt gleichzeitig den Fehlercode der Fehlerquelle an. -
Seite 10: Beispiel Für Die Bedienung Des Gerätes
Damit ist das Gerät sofort wieder betriebsbereit. Es ist selbstverständlich auch möglich, noch in der Betriebsart "Einstellen" zu bleiben und mit der Taste (M) die Parameter noch einmal anzeigen zu lassen, um die gewählten Einstellungen kontrollieren zu können. elrest Automationssysteme GmbH 7440 Nürtingen-Zizishausen Telefon (07022) 67648/67649/67640 - Telefax (07022) 62462... -
Seite 11: Technische Daten
V1.2/Hu - 10 - 02.04.93 4. Technische Daten 4.1 Elektrische Daten ±10 % Betriebsspannung: 220 V Leistungsaufnahme: max. 5 VA Meßeingang: Pt-100, Fe-CuNi, Ni-CrNi (weitere auf Anfrage) Der verwendete Temperaturfühler muss bei Bestellung angegeben werden Regelbereiche: je nach verwendetem Temperaturfühler: Fe-CuNi: 0 ... -
Seite 12: Einbau- Und Geh.-Angaben
Einschubtiefe: 176 mm mit Frontplatte und Stecker Frontplattenabmessung: Breite 14 TE (71 mm) Höhe 3 HE (129 mm) Frontplattenausführung: Aluminium, eloxiert Schutzart Front IP 40 nach DIN 40050 elrest Automationssysteme GmbH 7440 Nürtingen-Zizishausen Telefon (07022) 67648/67649/67640 - Telefax (07022) 62462...
