HINWEIS!
Bei Einstellung einer flachen Kennlinie (5) die Dynamik auf einen höheren Wert
einstellen.
P-konstant (konstante Schweißleistung)
-
-
HINWEIS!
Bei Problemen mit zum Festkleben neigender Stabelektrode die Dynamik auf einen
höheren Wert einstellen.
U (V)
60
50
40
30
20
10
Einstellbeispiel: I1 = 250 A, Dynamik = 50
(7)
(8)
(a)
(b)
(c)
Die abgebildeten Kennlinien (4), (5) und (6) gelten bei Verwendung einer Stabelektrode,
deren Charakteristik bei einer bestimmten Lichtbogen-Länge der Arbeitsgeraden (1) ent-
spricht.
Je nach eingestelltem Schweißstrom (I) wird der Schnittpunkt (Arbeitspunkt) der Kennli-
nien (4), (5) und (6) entlang der Arbeitsgeraden (1) verschoben. Der Arbeitspunkt gibt
Auskunft über die aktuelle Schweißspannung und den aktuellen Schweißstrom.
Bei einem fix eingestellten Schweißstrom (I
nien (4), (5) und (6) je nach momentaner Schweißspannung wandern.
Die Schweißspannung U ist abhängig von der Lichtbogen-Länge.
Ändert sich die Lichtbogen-Länge, z.B. entsprechend der Arbeitsgeraden (2), ergibt sich
der Arbeitspunkt als Schnittpunkt der entsprechenden Kennlinie (4), (5) oder (6) mit der
Arbeitsgeraden (2).
Bei den Kennlinien (5) und (6) wird bei gleichbleibendem Einstellwert für I
Schweißstrom (I) ebenfalls kleiner oder größer, abhängig von der Schweißspannung.
92
Ist die Kennlinie auf P-konstant eingestellt, wird die Schweißleistung unabhängig
von Schweißspannung und Schweißstrom konstant gehalten. Es ergibt sich eine
hyperbolische Kennlinie (6).
Die Einstellung eignet sich besonders gut für Cellulose-Elektroden.
(8)
(a)
(6)
(a)
(b)
(5)
(4)
1 0 0 200 3 0 0
I - 50 % I + Dynamik
1 1
Beispiel für eingestellte Dynamik bei angewählter Kennlinie (4)
Beispiel für eingestellte Dynamik bei angewählter Kennlinie (5) oder (6)
Arbeitspunkt bei hoher Lichtbogenlänge
Arbeitspunkt bei eingestelltem Schweißstrom I1
Arbeitspunkt bei geringer Lichtbogenlänge

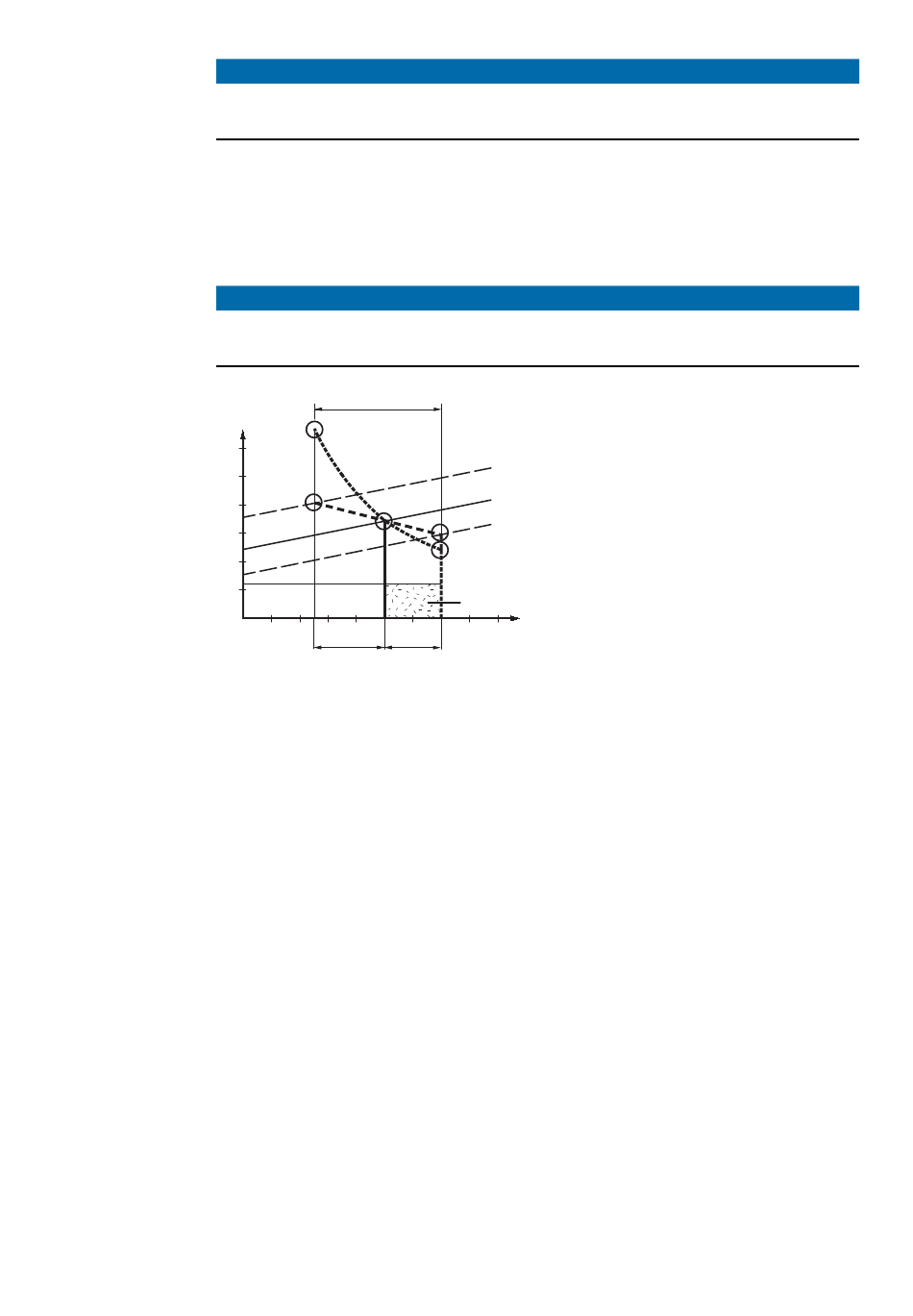

(1) Arbeitsgerade für Stabelektrode
(2) Arbeitsgerade für Stabelektrode
bei erhöhter Lichtbogen-Länge
(2)
(3) Arbeitsgerade für Stabelektrode
bei reduzierter Lichtbogen-Länge
(1)
