BUSINESS R410A
2 0 1 3 / 1 4
VRF-R410A-TECHNOLOGIEN

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Toshiba R410A

Inhaltszusammenfassung für Toshiba R410A

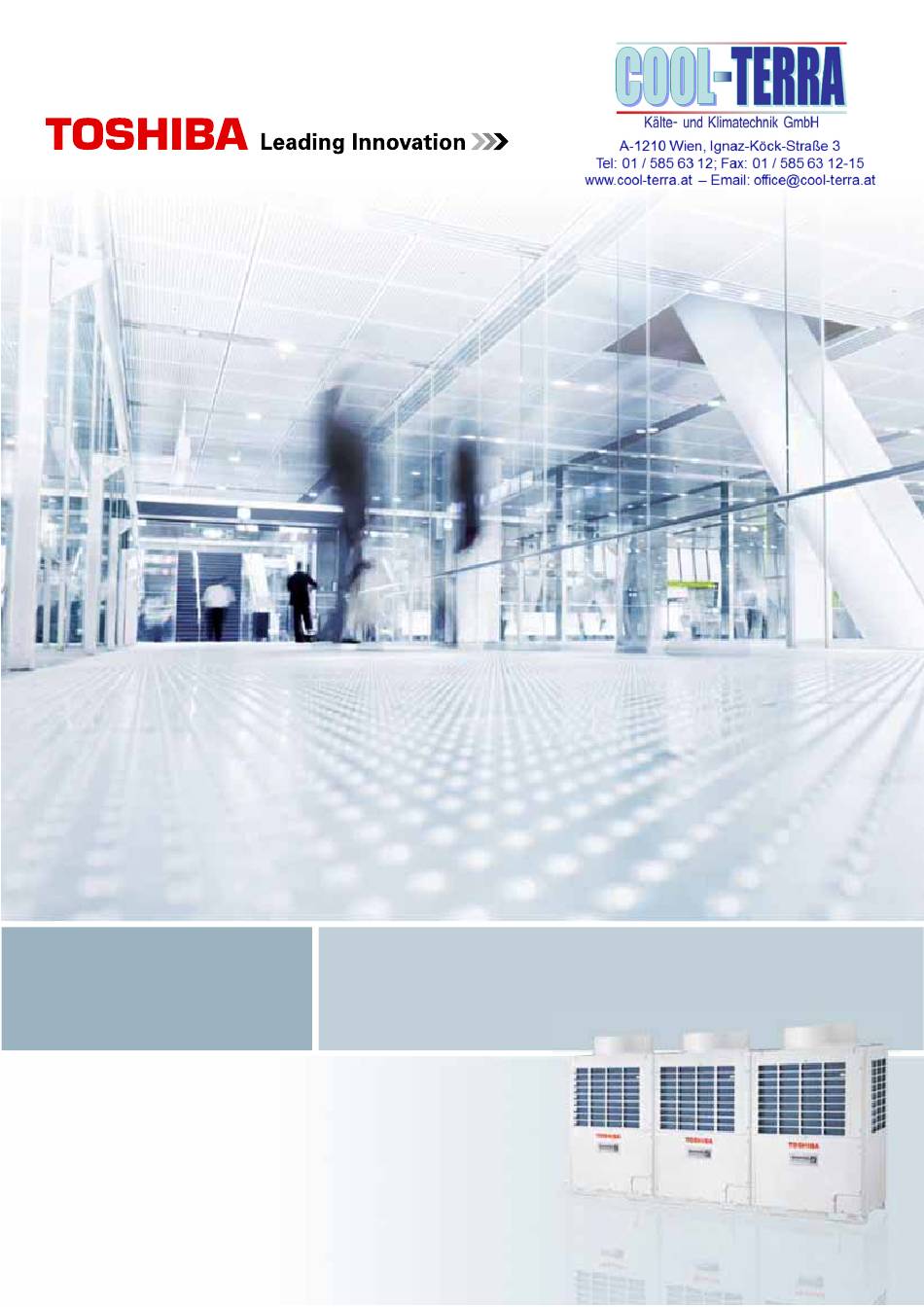

  • Seite 1 BUSINESS R410A 2 0 1 3 / 1 4 VRF-R410A-TECHNOLOGIEN...

  • Seite 2: Inhaltsverzeichnis

    VRF-R410A-TECHNOLOGIEN Inhalt System Charakteristika Toshiba VRF 3-11 Super Modular Multi 12-21 MiNi S-MMS 22-23 Super Heat Recovery (SHRM ) 26-31 Innengeräte Übersicht 32-35 Kassetten 36-43 Kanaleinbaugeräte 44-52 Lüftungskit Deckengerät 54-55 Wandgeräte 56-57 Standgeräte 58-60 Zubehör Innengeräte 61-63 Auslegung Kältemittelleitungen 64-66...
  • Seite 3 Kältemittelsteuerung des SMMSi gewährleistet für jeden Raum eine präzise Temperierung, selbst für sehr weit entfernte Räume. ideenreich Die flexiblen Aufbaumöglichkeiten dieses vielseitigen Systems erlauben Längenabstände zwischen den einzelnen Geräten von bis zu 235 m und Höhenabstände bis zu 70 m. TOSHIBA...

  • Seite 4: Beeindruckende Energieeinsparungen

    Leistungsfähiger vektorgesteuerter Inverter Komplette Inverterregelung ermöglicht noch genauere Steuerung der Systemauslastung Das Toshiba SMMS -System ist industrieführend in Bezug auf die Steuerung aller drei Kompressoren mit dem zugehörigen Inverterboard, welches das Potenzial des Kompressors ausschöpft, um einen gleichmäßigeren Betrieb und jederzeit eine optimierte Energieersparnis zu gewährleisten.

  • Seite 6: Optimierte Planungsflexibilität

    EINFACHE INSTALLATION Optimierte Planungsflexibilität Der Kältemittelfluss sowie die Leitungs-technologie des neuen VRF Systems von Toshiba ermöglichen eine unglaublich flexible Leitungsverlegung. Zwischen den Außengeräten und dem letzten Innengerät sind Abstände von bis zu 235 m und ein Höhenunterschied von bis zu 70 m möglich. Diese Vorzüge erleichtern die Planungsarbeit und lassen eine Systemkonfiguration über 11 Stockwerke zu.

  • Seite 8: Innovation Und Technologie

    VRF-R410A-TECHNOLOGIEN INNOVATION UND TECHNOLOGIE Intelligente Steuerungen des Kältemittelflusses Totale Systemkontrolle und gleichmäßige Temperatur Optimale Steuerung des Kältemittelflusses von Raum zu Raum Wenn mehrere Innengeräte in einem System verbunden Toshibas neu entwickelte intelligente VRF-Steuerung sind, kann es sein, dass, je nach Längenunterschiede der gewährleistet die Versorgung mit der für jeden einzelnen Raum...
  • Seite 9 Leistung minimiert die Sinuskurve, um einen ruhigeren Lauf des Feineinstellung den Energieverlust bei Gleichstrommotors zu ermöglichen. Frequenzänderungen und schafft eine gemütliche Umgebung mit minimalen Temperaturänderungen. Jeder Motor nutzt einen kompakten und leistungsstarken neuen magnetischen Rotor und bietet verringerte Wirbelstromverluste. TOSHIBA...

  • Seite 11: Betriebseinsatzgrenzen

    Leistung bietet, sondern das, welches bei mittleren bis geringen Kompressordrehzahlen (bei Teillast) besser abschneidet. Produkte von Toshiba sind auf dem Markt weithin dafür bekannt, dass sie bei Teillast über hohe Kapazität und Effizienz verfügen. Diese Eigenschaft wird mit dem neuen SMMSi-System durch die Verwendung von drei Invertern und drei neu gestalteten Kompressoren, die die Lasten im System präzise verteilen, noch...

  • Seite 13: Raum Zur Installation Und Wartung

    1830 × 990 × 780 1830 × 1210 × 780 1830 × 1210 × 780 Gewicht Kompressortyp Doppelrollkolben Doppelrollkolben Doppelrollkolben Doppelrollkolben Doppelrollkolben Kühlmittelfüllung R410A 11,5 11,5 11,5 11,5 11,5 Ansaugleitung, Typ - Durchmesser löt – 7/8” löt – 7/8” löt – 1-1/8”...
  • Seite 14 VRF-R410A-TECHNOLOGIEN Modell: MMY-MAP0804, MAP1004, MAP1204 Modelltype MMY-MAP0804 ø 22.2 ø 12.7 MMY-MAP1004 ø 22.2 ø 12.7 MMY-MAP1204 ø 28.6 ø 12.7 Befestigungsfläche Grundplatte Fundament Modelltype MMY-MAP 1,830 Andere Modelle 1,800 (Ankerbolzen 4-15x20 (Langloch) Bohrungsabstand) Fundament (Ankerbolzen Bohrungsabstand) (75)* L-Profil Leitung...
  • Seite 15 Gesamt oder mehr Gesamt oder mehr Gesamt Gesamt 26,0 (Einteilung entsprechend der unter 6,4 bis unter 14,2 bis unter 25,2 oder mehr unter 14,2 bis unter 25,2 unter 14,2 bis unter 25,2 unter 26,0 oder mehr Innengeräte-Leistungscodes) TOSHIBA I 15...

  • Seite 16: Anzahl Der Innengeräte

    VRF-R410A-TECHNOLOGIEN LEISTUNGSTABELLEN Standardmodelle Hocheffiziente Modelle Modellname (MMY-) Nennkühlleistung Nennheizleistung Design Modellname (MMY-) Nennkühlleistung Nennheizleistung Design 8 PS MAP0804HT8(P)-E 22,4 kW 25,0 kW 10 PS MAP1004HT8(P)-E 28,0 kW 31,5 kW 16 PS 45,0 kW 50,0 kW AP1624HT8(P)-E 12 PS MAP1204HT8(P)-E 33,5 kW...
  • Seite 17 12 12 12 10 46 PS 1830 × 3630 × 780 3,34 3,61 1830 × 3960 × 780 3,52 3,76 12 12 12 12 48 PS 1830 × 3630 × 780 3,28 3,52 1830 × 3960 × 780 3,48 3,68 TOSHIBA I 17...

  • Seite 18: Spezifikationen Der Aussengeräte

    VRF-R410A-TECHNOLOGIEN Spezifikationen der AUSSENGERÄTE Standard Modell (Single Einheit) Technische Daten PS äquivalent 8 PS 10 PS 12 PS 14 PS 16 PS Modellname Wärmepumpe (MMY-) MAP0804HT8(P)-E MAP1004HT8(P)-E MAP1204HT8(P)-E MAP1404HT8(P)-E MAP1604HT8(P)-E Außengerätetype Inverter Inverter Inverter Inverter Inverter Kühlleistung ( (kW) 22.4 28.0...
  • Seite 19 Kühlen: Innentemperatur 27°C TK / 19°C FK, Außentemperatur 35 °C TK Heizen: Innentemperatur 20 ° TK, Außentemperatur 7°C TK / 6 °C FK Standard Leitungslängen: 5 m Hauptleitungen, 2,5 m Zweigleitungen, 0 m Höhendifferenz Schwankungen der Versorgungsspannung nicht mehr als +/- 10% TOSHIBA I 19...
  • Seite 20 VRF-R410A-TECHNOLOGIEN Hocheffizienz-Modell (Kombination) Technische Daten PS äquivalent 16 PS 24 PS 26 PS Modellname Wärmepumpe (MMY-) AP1624HT8(P)-E AP2424HT8(P)-E AP2624HT8(P)-E Außengerätetype Inverter Inverter Inverter Außengerätetype Wärmepumpe MMY- MAP0804HT8(P)-E MAP0804HT8(P)-E MAP0804HT8(P)-E MAP0804HT8(P)-E MAP0804HT8(P)-E MAP1004HT8(P)-E MAP0804HT8(P)-E MAP0804HT8(P)-E Kühlleistung ( (kW) 45.0 68.0 73.0...
  • Seite 21 Kühlen: Innentemperatur 27°C TK / 19°C FK, Außentemperatur 35 °C TK Heizen: Innentemperatur 20 ° TK, Außentemperatur 7°C TK / 6 °C FK Standard Leitungslängen: 5 m Hauptleitungen, 2,5 m Zweigleitungen, 0 m Höhendifferenz Schwankungen der Versorgungsspannung nicht mehr als +/- 10% TOSHIBA I 21...

  • Seite 23: Mini S-Mms

    (Zoll) 9,5 (3/8) 9,5 (3/8) 9,5 (3/8) Maximale tatsächliche Leitungslänge Maximale Leitungslänge Maximaler Höhenunterschied (Innengerät höher/tiefer) 20/30 20/30 20/30 Maximale Leitungslänge zwischen PMV Kit und Innengerät 2-10 2-10 2-10 Stromversorgung V-ph-Hz 230-1-50 230-1-50 230-1-50 Maximale Innengeräte-Anzahl TOSHIBA I 23...
  • Seite 24 VRF-R410A-TECHNOLOGIEN TOSHIBA 24 I...
  • Seite 25 TOSHIBA I 25...

  • Seite 27: Super Heat Recovery (Shrm )

    Gleichstrom Doppelrollkolben Kompressoren und 5.63 5.63 4.40 8 PS der fortschrittlichen, vektor-gesteuerten Invertertechnologie können Effizienzwerte im Teillastbetrieb von bis zu 5,63* (COP) 5.61 5.61 4.14 12 PS bzw. 6,02* (EER) erreicht werden. * 8 PS-Modell VOLLLAST 50% TEILLAST TOSHIBA I 27...

  • Seite 28: Pfiffige Innovationen Ermöglichen Einen Ultra Effizienten Betrieb

    „Zuviel“ an Leistung realisieren, erreichen Doppel-Rollkolbenkompressoren die Vorgaben auf Souveräne Leistungswerte effiziente Art und Weise bei sehr geringem Energieverlust. im Teillastbereich Einzigartig und nur bei Toshiba sind die 12 und 14 PS mit Rollkolben-Kompressoren Modelle mit 3 Invertern ausgestattet. niedrig ROLLKOLBEN-KOMPRESSOR SCROLL-KOMPRESSOR Präzision als Komfort...
  • Seite 29 TOSHIBA I 29...

  • Seite 31: Modellübersicht

    1830 × 990 × 780 1830 × 990 × 780 1830 × 1210 × 780 1830 × 1210 × 780 Gewicht Verdichtertyp hermetisch, Doppelrollkolben hermetisch, Doppelrollkolben hermetisch, Doppelrollkolben hermetisch, Doppelrollkolben Kältemittelfüllung R410A Leitungsdurchmesser Heißgasleitung 22,2 22,2 28,6 28,6 Saugleitung 19,1 19,1...

  • Seite 36: Temperaturverteilung

    VRF-R410A-TECHNOLOGIEN 4-WEGE KASSETTE Temperaturverteilung MMU-AP0184HP-E/RBC-U31PG(W)-E horizontale Deckschichtebene 750 mm 2,050 mm Modelle Luft verteilt sich 6,300 mm in allen Richtungen MMU-AP***4HP-E Individuelle Louver-Einstellung Alle vier Louver können individuell justiert werden, dies gestattet den Luftstrom den Benutzerbedürfnissen anzupassen. Drei Louver Oszillationsmodi...
  • Seite 37 Ø 1000 oder mehr 1000 oder mehr Unterkante Decke Dimension Ablauf-Steigrohr (Einheit: mm) * Abbildung zeigt Paneel RBC-U31PG(W)-E ZUBEHÖR Frischluft-Anschlussflansch Luftschachtabsperrung TCB-FF101URE2 TCB-BC1602UE Frischluft-Einlassbox Frischluft und Filterrahmen TCB-GB1602UE TCB-GFC1602UE Rahmen für Höhenanpassung Deckenpaneel TCB-SP1602UE RBC-U31PG(W)-E RBC-U31PGS(W)-E RBC-U31PGS(WS)-E TOSHIBA I 37...

  • Seite 38: Perfekt Für Euroraster-Decken

    VRF-R410A-TECHNOLOGIEN KOMPAKTE 4-WEGE KASSETTE (600 × 600) Perfekt für Euroraster–Decken Dieses kompakte Gerät (575 × 575 mm) fügt sich perfekt in die abgehängte Rasterdecke ein und passt in die moderne Innenarchitektur, ohne bestehende Deckenstrukturen zerschneiden zu müssen. Nach Betriebsende schließen sich die Luftleitlamellen vollständig und sorgen somit für eine schöne Optik.
  • Seite 39 Hängebolzen M10 oder W3/8 bauseitig Für Installation und Wartung erforderlicher Raum Ablaufanschluss 1000 oder mehr 1000 oder mehr Unterkante Decke Hindernis Verkabelungsanschluss Deckenpaneel vorgestanzte Öffnung für quadratischer Abzweigkanal (Einheit: mm) Ø 150 mm ZUBEHÖR Frischluft Anschlussflansch TCB-FF101URE2 Deckenpaneel RBC-UM11PG(W)-E TOSHIBA I 39...

  • Seite 40: Kompaktes Design Für Alle Leistungen

    VRF-R410A-TECHNOLOGIEN 2-WEGE KASSETTE Kompaktes Design für alle Leistungen Das neue Design mit flachem Paneel ist eine ansprechende Lösung für Raumhöhen bis zu 3,8 m und fügt sich durch die niedrige Einbauhöhe von 295 mm (bis Größe 152) perfekt in alle Zwischendecken ein.
  • Seite 41 (flüssig) Ablaufanschluss erforderlicher Platz Kälteleitungs- anschluss (Saugseite) Stromanschluss Decke Vorgestanzte Öffnung für Frischluftanschluss Dimension Ablauf-Steigrohr (nur auf der Rückseite) (Einheit: mm) ZUBEHÖR Filtersatz TCB-FC283UW-E Deckenpaneel TCB-FC803UW-E RBC-UW283PG(W)-E TCB-FC1403UW-E RBC-UW803PG(W)-E RBC-UW1403PG(W)-E Langzeitfilter TCB-LF283UW-E Bundkragen TCB-LF803UW-E TCB-FF151US-E TCB-LF1403UW-E TOSHIBA I 41...

  • Seite 42: Die Perfekte Wahl Für Hotels Und Rezeptionsbereiche

    VRF-R410A-TECHNOLOGIEN 1-WEGE KASSETTE Die perfekte Wahl für Hotels und Rezeptionsbereiche laufruhig, entspricht den Anforderungen eines Büros ideal für kleine Räume, wo nur 1-Wege Luftverteilung gefordert ist gerade Luftführung möglich Kondensathebepumpe inkludiert Modelle standardmäßig mit Langzeitfilter ausgestattet MMU-AP***4YH-E Frischluftzufuhr möglich vorgestanzter Anschluss für runden Luftkanal...
  • Seite 43 Standard Leitungslängen: 5 m Hauptleitung, 2,5 m Zweigleitungen, 0 m Höhendifferenz Die bei Betrieb tatsächlich auftretenden Werte sind durch Addition des Umgebungslärms generell höher als hier angegeben ZUBEHÖR Vorderer Luftaustritt TCB-BUS21HWE AP0074YH/AP0094YH/AP0124YH Deckenpaneel RBC-UY136PG Frischluft Anschlussflansch Deckenpaneel TCB-FF101URE2 RBC-US21PGE AP0154SH/AP0184SH/AP0244SH TOSHIBA I 43...

  • Seite 44: Hohe Statische Pressung

    VRF-R410A-TECHNOLOGIEN STANDARD KANALGERÄT Vorteile volle Flexibilität in der Montage Luftfilter für Ansaugung von hinten inkl. (große Auswahl an Filtern zur Verbesserung der Luftqualität optional erhältlich) Frischluftzufuhr möglich Hohe statische Pressung Die externe statische Pressung kann bis auf Modelle 110 Pa angehoben werden, um, ungeachtet der Komplexität der Auslegung, eine optimale...
  • Seite 46 VRF-R410A-TECHNOLOGIEN HOCHDRUCK-KANALGERÄT Vorteile deckt alle Anforderungen ab externe statische Pressung von bis zu 196 Pa Revisionsöffnungen erleichtern Zugang und Wartung Hocheffizienz-Filter (Klasse 65 bzw. 90) optional erhältlich Kondensathebepumpe optional erhältlich Konstruktionsmerkmale Modelle statische Pressung 3-stufig schaltbar flexible Luftkanäle verfügbar MMD-AP***4H-E leichte Installation und Wartung Revisionsöffnungen erleichtern Zugang und Wartung...
  • Seite 48 VRF-R410A-TECHNOLOGIEN FLACHES-KANALGERÄT Vorteile nur 210 mm Höhe für größte Anwendungsflexibilität 4-stufige Justierung der statischen Pressung verdeckte Installation innerhalb abgehängter Decke Frischluftzufuhr möglich Kondensathebepumpe mit 850 mm Förderhöhe (gemessen von Unterkannte Gerät) inkludiert Modelle MMD-AP***4SPH-E Schlank & leise perfekter Komfort im gesamten Raum...
  • Seite 49 * inklusive Kondensatpumpe und Standard Luftfilter Standard Leitungslängen: 5 m Hauptleitung, 2,5 m Zweigleitungen, 0 m Höhendifferenz Die bei Betrieb tatsächlich auftretenden Werte sind durch Addition des Umgebungslärms generell höher als hier angegeben ZUBEHÖR Flansch für Frischluftanschluss TCB-FF101URE2 TOSHIBA I 49...

  • Seite 50: Konditionierung Der Frischluftversorgung

    VRF-R410A-TECHNOLOGIEN FRISCHLUFT-KANALGERÄT Vorzüge bis zu 230 Pa externe statische Pressung (am Beispiel 5 PS) Hochleistungsfilter optional erhältlich Vortemperierung von Frischluft nahe der Raumtemperatur Primäre Förderung von frischer Außenluft Modelle Konditionierung der Frischluftversorgung MMD-AP***HFE Oft beeinflusst die Frischluft das System, erschwert die normale Regelung der Klimaanlage oder setzt sie beträchtlichen, leistungsmindernden Lasten aus.

  • Seite 52: Besondere Hinweise

    VRF-R410A-TECHNOLOGIEN Besondere Hinweise 1. Der Ventilator der Frischluft-Kanalgeräte stoppt während der Abtauphase. Dies kann auf Dauerbetrieb umgestellt werden. 2. Bei Verwendung einer Zentralbedienung sind Innengeräte und Frischluft-Kanalgeräte in unterschiedlichen Zonen aufzuteilen. 3. Obwohl eine Steuerung der Zulufttemperatur gegeben ist, hat die Leistungsregelung der normalen Innengeräte innerhalb des Systems Priorität.

  • Seite 54: Deckengerät

    VRF-R410A-TECHNOLOGIEN DECKENGERÄT Komfortables Umfeld Leisestes Gerät seiner Klasse - Neues Design reduziert Betriebsgeräusch auf die Hälfte herkömmlicher Geräte Luftleitlamellensteuerung - Der Winkel des Luftstromes wird automatisch Modelle dem Heiz- oder Kühlbetrieb angepasst - Automatisches Oszillieren verteilt die Luft in alle Bereiche des Raumes MMC-AP***4H-E und sorgt für Komfort...
  • Seite 55 38/36/33 41/38/35 43/40/37 (hoch/mittel/niedrig) Standard Leitungslängen: 5 m Hauptleitung, 2,5 m Zweigleitungen, 0 m Höhendifferenz Die bei Betrieb tatsächlich auftretenden Werte sind durch Addition des Umgebungslärms generell höher als hier angegeben ZUBEHÖR Winkelstück TCB-KP12CE2 TCB-KP22CE2 Kondensatpumpe TCB-DP22CE2 TOSHIBA I 55...

  • Seite 56: Wandgeräte

    VRF-R410A-TECHNOLOGIEN WANDGERÄT (SERIE 3) Charakteristika Kompaktes und modernes, flaches Gerätedesign Große Luftfilter zur Verbesserung der Luftqualität Sehr niedrige Geräuschpegel – nur 28dB(A) (2,2, 2,8 und 3,6 kW Modell) Infrarot-Fernbedienung beigepackt Modelle MMK-AP***3H Modell MMK- AP0073H AP0093H AP0123H AP0153H AP0183H AP0243H Kühl-/Heizleistung...
  • Seite 57 (dB(A)) 35/32/29 36/33/29 37/33/29 (hoch/mittel/niedrig) Standard Leitungslängen: 5 m Hauptleitung, 2,5 m Zweigleitungen, 0 m Höhendifferenz Die bei Betrieb tatsächlich auftretenden Werte sind durch Addition des Umgebungslärms generell höher als hier angegeben MMK-AP0074MH-E bis AP0124MH-E (Einheit: mm) TOSHIBA I 57...

  • Seite 58: Kühle Luft Für Ein Angenehmes Raumklima

    VRF-R410A-TECHNOLOGIEN CHASSISGERÄT Kühle Luft für ein angenehmes Raumklima Um eine effektive Raumkühlung zu erreichen, wird das Gerät vor dem Fenster installiert. Leichte Wartung Vereinfachter Aufbau von Ventilator und Kondensatleitungen. Modelle MML-AP***4BH-E Modell MML- AP0074BH-E AP0094BH-E AP0124BH-E AP0154BH-E AP0184BH-E AP0244BH-E Kühl-/Heizleistung (kW) 2.2/2.5...
  • Seite 60 VRF-R410A-TECHNOLOGIEN SCHRANKGERÄT Schlanker Auftritt für ein perfektes Interieur Schmale, platzsparende Ausführung Breiter Luftauslass Aufstellung auch in Raumecke möglich, mit automatischer links-rechts Luftleitlamellensteuerung Vertikale Luftrichtung manuell einstellbar auto auto swing swing Modelle MMF-AP***4H-E Modell MMF- AP0154H AP0184H AP0244H AP0274H AP0364H AP0484H AP0564H Kühl-/Heizleistung...

  • Seite 61: Zubehör Innengeräte

    (NBS Colorimetric Methode) TCB-UFH71BE MMD-AP0246/0276/0306BH-E TCB-UFH81BE MMD-AP0366/0486/0566BH-E RBC-UD281PE(W) MMD-AP0076/0096/0126BH-E Deckenpaneel RBC-UD501PE(W) MMD-AP0156/0186BH-E (Teilpaneel für untere RBC-UD801PE(W) MMD-AP0246/0276/0306BH-E Luftzufuhr) RBC-UD1401PE(W) MMD-AP0366/0486/0566BH-E TCB-CA281BE MMD-AP0076/0096/0126BH-E TCB-CA501BE MMD-AP0156/0186BH-E Segeltuchstutzen Mittels Segeltuchstutzen (untere Luftzufuhr) einstellbare Höhe 40 bis 100 mm TCB-CA801BE MMD-AP0246/0276/0306BH-E TCB-CA1401BE MMD-AP0366/0486/0566BH-E TOSHIBA I 61...
  • Seite 62 VRF-R410A-TECHNOLOGIEN Zubehör Innengeräte Kompatibles Modell Innengerät Bezeichnung Modellbezeichnung Hinweis Remarks SMMS-i TCB-FK281BE MMD-AP0076/0096/0126BH-E TCB-FK501BE MMD-AP0156/0186BH-E Kit für Luftfilter unten und Abdeckplatte für Standard Kanalgerät Filterkit für Unterseite rückwärtige Ansaugung TCB-FK801BE MMD-AP0246/0276/0306BH-E TCB-FK1401BE MMD-AP0366/0486/0566BH-E Zu verwenden mit TCB-UFM1D-1E MMD-AP0184H TCB-FCY21DE Zu verwenden mit TCB-UFM2D-1E (2 Stk.)
  • Seite 63 (für untere Luftzufuhr) Filterkit für Unterseite* — — — * bei Luftzufuhr unten, Filterkit notwendig 3) Zubehör für Hochdruck- und Frischluft-Kanalgeräte Kombinationsmöglichkeiten Hocheffizienzfilter 65 Hocheffizienzfilter 90 Langzeit-Vorfilter Filterkasten Kondensatpumpe — Hocheffizienzfilter 65 — Hocheffizienzfilter 90 Langzeit-Vorfilter Filterkasten Kondensatpumpe TOSHIBA I 63...

  • Seite 64: Auslegung Kältemittelleitungen

    VRF-R410A-TECHNOLOGIEN AUSLEGUNG KÄLTEMITTELLEITUNGEN Zulässige Längen-, bzw. Höhenunterschiede für Kältemittelrohrleitungen T-Form-Abzweig für Y-Form-Abzweig für Flüssigrohrleitung Gasrohrleitung Nachfolgegerät 3 <Ex. 1> <Ex. 1> Höhenunterschied Header- Nachfolge- Nachfolge- gerät gerät 1 gerät 2 zwischen Außengeräten Außengerät H3 ≤ 5 m <Ex. 2> <Ex. 2>...

  • Seite 65: Auswahl Der Kältemittelleitungen

    ø 12.7 ø 9.5 2,4 bis unter 6,4 ø 15.9 ø 9.5 6,4 bis unter 12,2 ø 22.2 ø 12.7 Mindeststärke für R410A Anwendung 12,2 bis unter 20,2 ø 28.6 ø 15.9 20,2 bis unter 35,2 ø 34.9 ø 22.2 Weich Mittelhart oder hart Mindeststärke (mm)

  • Seite 66: Nachfüllbedarf Für Zusätzliches Kältemittel

    VRF-R410A-TECHNOLOGIEN Nachfüllbedarf für ZUSÄTZLICHES KÄLTEMITTEL Nachdem das System entlüftet wurde, sollte die Pumpe durch einen Kältemittelzylinder ersetzt und Kältemittel wieder aufgefüllt werden. Berechnung für die benötigte Menge zusätzlichen Kühlmittels Technische Daten 8 PS 10 PS 12 PS 14 PS 16 PS Wärmepumpenmodell...

  • Seite 67: Allgemein

    Leitungsgröße für das Innengerät entsprechend der Zahl der nachgeschalteten Schutzleiter Innengeräte festlegen. 3-Phasen 380-415 V, 50 Hz Handschalter für Fehlerstromschutzschalter Außenstromanschluss Einziehdose Innenstromanschluss Einphasig 220-240 V 50 Hz Fehlerstromschutzschalter Modell Außenstromanschluss MMY-MAP/AP XXXX HT8, HT8-E 3-Phasen, 380-415 V, 50 Hz TOSHIBA I 67...

  • Seite 68: Stromversorgung Außengerät

    VRF-R410A-TECHNOLOGIEN ELEKTRISCHE INSTALLATION Stromversorgung Außengerät Stromanschluss und Sicherung jedes Außengeräts gemäß folgender Spezifikation festlegen: Vierleiterkabel in Übereinstimmung mit Design 60245 IEC 6 Beim Anschließen der Außengeräte keine elektrischen Leitungen übereinander verlegen, sondern Verteilerdose benutzen (L1, L2, L3, N) 3-Phasen Außenstromanschluss Leitungsgröße: Muss unabhängig von der...

  • Seite 69: Einschränkung Der Kommunikationsverdrahtung

    ) : Gesamtlänge aller Kontrollleitungen für sämtliche Kühlmittelkreisläufe ( L1 + L2 + L3 + L4) Tabelle 3 Fernbedienungsleitung (L6, L7) Leitung 2-polig Abmessungen 0,5 mm² bis 2,0 mm² Größe/Länge Gruppenkontrolle. zwischen Innengeräten (L6). Gruppenkontrolle durch Fernbedienung Gruppenkontrolle von mehreren Innengeräten (8 Geräte) mit einzelnem Fernregler Innengerät Nr. 1 Fernbedienung TOSHIBA I 69...

  • Seite 78: Steuerungszubehör

    VRF-R410A-TECHNOLOGIEN Steuerungszubehör mittels optionaler Modul-PC Boards im Außengerät Abbildung Vorteile & Funktionen Modell [1] Lastabwurf [Standard Funktion] SW07-2 AUS Die Höchstleistung der Außengeräte wird mittels Einstellung SW07-1 SW01 SW02 Beschaltung limitiert. 0% (stop) Bis zu 60% 100% 100% Über die Einstellung des SW07 am Inter face-PCB...

  • Seite 79: Steuerungszubehör Und Optionale Module Für Innengeräte

    Nach Schließen des Fensters kann wahlweise das Fensterkontakt Innengerät ausgeschaltet bleiben oder wieder auf den anschließbar vorigen Betriebszustand geändert werden. Externe Sollwertsteuerung Externe Sollwertsteuerung Temperatur, Betriebsart, Ventilatorgeschwindigkeit, Vorgabe per ext. Spannungs- bzw. Widerstandswert Sollwerte einstellbar mittels Widerständen oder 0-10V-Signalen Sperren/Entsperren Betriebs/Störmeldung Modbus-Anbindung möglich TOSHIBA I 79...

  • Seite 80: Lüftungssystem Mit Wärmerückgewinnung

    VRF-R410A-TECHNOLOGIEN LÜFTUNGSSYSTEM MIT WÄRMERÜCKGEWINNUNG Lüftungssystem mit Wärmerückgewinnung Belüftung mit Wärmerückgewinnung 9 Modelle verfügbar (von 150 m /h bis 2000 m /h Luftleistung) Hocheffiziente Frischluftversorgung Modelle Bis zu 75% der Energie kann zurückgewonnen werden Spezielle Kabelfernbedienung (NRC-01HE) verfügbar VN-M***HE Kondensathebepumpe (TCB-DP31HEXE) optional verfügbar TCC-Link-Verbindung (für Zentralsteuerung) möglich...
  • Seite 81 Saugseite Ø 9.5 Ø 12.7 Ø 12.7 Ø 9.5 Ø 12.7 Ø 12.7 Kälteanschluss flüssig Ø 6.4 Ø 6.4 Ø 6.4 Ø 6.4 Ø 6.4 Ø 6.4 Kondensatanschluss (Nominaler Ø mm) 25 Polyvinyl-Chlorid-Schlauch 25 Polyvinyl-Chlorid-Schlauch Wasseranschluss R1/2 TOSHIBA I 81...

  • Seite 82: Sicherheitshinweise

    VRF-R410A-TECHNOLOGIEN SICHERHEITSHINWEISE Zum Betrieb: Zur Sicherstellung korrekter Verwendung vor Inbetriebnahme die Betriebsanleitungen lesen. Einsatzzweck der Klimaanlagen beachten Die in diesem Katalog vorgestellten Kühl/Heizgeräte dienen ausschließlich normaler Kundenanwendung. Diese Geräte nicht für Anwendungen im Bereich von Lebensmittel, Tieren, Pflanzen, Präzisionsgeräten oder Kunstgegen ständen einsetzen.
  • Seite 84 VRF-R410A-TECHNOLOGIEN Toshiba Fachhändler: www.toshiba-aircondition.com...
