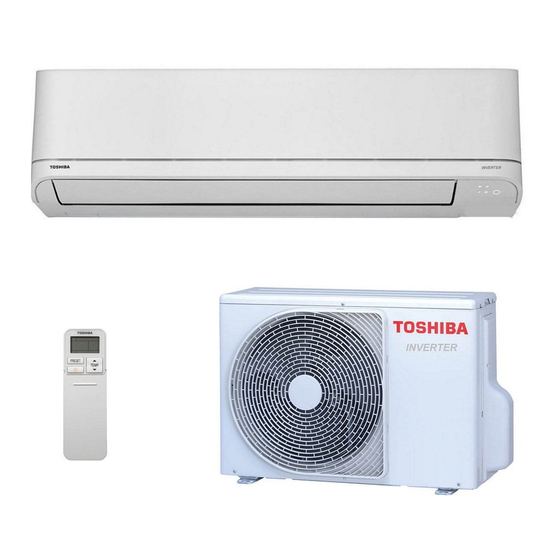

Toshiba RAS-10PKVSG-E Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für RAS-10PKVSG-E:
- Bedienungsanleitung (40 Seiten) ,
- Installationsanleitung (18 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
INSTALLATION MANUAL
AIR CONDITIONER (SPLIT TYPE)
Indoor unit
RAS-10, 13, 16PKVSG-E
Outdoor unit
RAS-10, 13, 16PAVSG-E
00_1118350131-Cover.indd 1
00_1118350131-Cover.indd 1
Downloaded from
www.Manualslib.com
manuals search engine
R32
ENGLISH
ESPAÑOL
FRANÇAIS
ITALIANO
DEUTSCH
PORTUGUÊS
POLSKI
ČESKY
ΕΛΛΗΝΙΚΑ
1118350131
2/6/2560 BE 11:12 AM
2/6/2560 BE 11:12 AM
Inhaltsverzeichnis
Verwandte Anleitungen für Toshiba RAS-10PKVSG-E
Inhaltszusammenfassung für Toshiba RAS-10PKVSG-E
-
Seite 2: Inhaltsverzeichnis
CONTENTS CONTENIDOS SOMMAIRE PRECAUTIONS FOR SAFETY ............ 1 PRECAUCIONES SOBRE SEGURIDAD ........1 MESURES DE SÉCURITÉ ............1 ACCESSORY PARTS ..............5 ACCESSORIOS ................5 PIÈCES ACCESSOIRES ............. 5 INSTALLATION DIAGRAM OF INDOOR AND DIAGRAMA DE INSTALACIÓN DE LA UNIDAD INTERIOR Y PLAN D’INSTALLATION DES UNITÉS INTÉRIEURE ET OUTDOOR UNITS ............... -
Seite 67: Sicherheitsvorkehrungen
SICHERHEITSVORKEHRUNGEN SICHERHEITSVORKEHRUNGEN Lesen Sie die Hinweise in diesem Handbuch sorgfältig Dieses Gerät ist mit R32 befüllt. durch, bevor Sie das Gerät einschalten. • Lesen Sie bitte vor dem Einbau diese Anweisungen für Sicherheitsvorkehrungen genau durch. • Befolgen Sie diese Vorsichtsmaßnahmen, um Gefährdungen auszuschließen. Die Symbole und ihre Bedeutung sind nachstehend aufgeführt. -
Seite 68: Achten Sie Darauf Dass Alle Elektrokabel Ordnungsgemäß
GEFAHR • DIESES GERÄT IST NUR ZUR VERWENDUNG DURCH HIERZU BEFUGTE PERSONEN BESTIMMT. • VOR ARBEITEN AN DER ANLAGE IST UNBEDINGT DIE STROMZUFUHR ZU UNTERBRECHEN. VERGEWISSERN SIE SICH, DASS ALLE SCHALTER UND SICHERUNGEN AUSGESCHALTEN SIND. WIRD DIES NICHT BEACHTET KANN EIN STROMSCHLAG DIE FOLGE SEIN. •... - Seite 69 • Verwenden Sie kein anderes als das vorgeschriebene Kältemittel zum Nachfüllen oder Ersetzen. Andernfalls kann anormal hoher Druck im Kühlkreislauf erzeugt werden, was zu einem Versagen oder einer Explosion des Produkts oder Verletzungen führen kann. • Benutzen Sie keine anderen Mittel als die vom Hersteller empfohlenen, um den Tauprozess zu beschleunigen oder das Gerät zu reinigen.
-
Seite 70: Meldepflicht An Das Örtliche Energieversorgungsunternehmen
VORSICHT • Kontakt der Anlage mit Wasser oder Feuchtigkeit vor der Installation kann elektrische Schläge zur Folge haben. Das Gerät nicht in einem feuchten Keller lagern; unbedingt die Geräte vor Regen und Feuchtigkeit schützen. • Nach dem Auspacken den Einbausatz sorgfältig auf Beschädigung überprüfen. •... -
Seite 71: Zubehörteile
Innengerät Teilebezeichnung Teilebezeichnung Fernbedienungs-Einheit × 1 Montageplatte × 1 Batterie × 2 Fernbedienungshalter × 1 Linsenkopfschraube × 6 Neuer Toshiba Raumluftqualitätsfi lter × 1 Flachkopfholzschraube × 2 Bedienungsanleitung × 1 Flachkopfholzschraube × 1 Einbauanleitung × 1 " Batterien Deckel Aussengerät... -
Seite 72: Einbauzeichnungen Für Innen- Und Aussengerät
EINBAUZEICHNUNGEN FÜR INNEN- UND AUSSENGERÄT EINBAUZEICHNUNGEN FÜR INNEN- UND AUSSENGERÄT Für die hinteren linken und linken Rohrleitungen. Wand Haken Einen Polster zwischen Innengerät und Montageplatte Wand einbringen um das Innengerät zu neigen und die Montage zu vereinfachen. Flachkopfholzschraube Die Verbindungsleitungen können nach links, hinten links, hinten rechts, rechts, unterseite rechts oder unterseite links. -
Seite 73: Innengerät
INNENGERÄT INNENGERÄT Befestigung der Montageplatte unmittelbar an Aufstellungsort der Wand • Einen Aufstellungsort wählen, der wie in der Zeichnung gezeigt ausreichend 1. Die Montageplatte im oberen und unteren Bereich fest an der Wand montie- Platz rund um das Innengerät bietet ren, um ein sicheres Einhängen des Innengeräts zu gewährleisten. -
Seite 74: Installation Von Leitungen Und Kondensatschlauch
Vordertafel Kontrolle Kabel Kontrolle Kabel Schraube (Ø3,1×16L) zum Aufhängen der Fernbedienung Loch zum Anbringen der Fernbedienung Fernbedienung Wand Schraube Schraube Fernbedienung Schraube (Ø3,1×25L) zur Befestigung der Schraubverschluss Abdeckung des Batterien Fachs 70 mm * Kabelgröße 28-22 AWG oder 0,08-0,32 mm Außendurchmesser nicht größer als 4,7 mm, Steuerkabel nicht länger 5 mm... -
Seite 75: Einbau Des Innengeräts
Entfernen des Kondensatschlauchs HINWEIS • Der Drainage-Schlauch kann durch Entfernen Wenn die Leitung nicht korrekt gebogen wird, kann das Innengerät nicht fest der Schraube vom Drainage-Schlauch an der Wand befestigt werden. herausgenommen werden. Nach dem die Leitungen durch die Leitungsöffnung geführt wurden, sind die •... -
Seite 76: Aussengerät
2. Die Ablaufwanne mit Wasser füllen und sich vergewissern, daß das Wasser VORSICHT problemlos nach außen abläuft. 3. Beim Anschließen der Ablaufschlauch-Verlängerung ist die Verbindungsstelle Den Ablaufschlauch korrekt verlegen, um eine einwandfreie Entwässerung der Ablaufschlauch-Verlängerung mit der Leitungshülle abzudecken. zu gewährleisten. Wenn das Wasser nicht einwandfrei abläuft, kann dies eine Beschädigung Leitungshülle von Gegenständen verursachen. -
Seite 77: Entleeren
• Drehmoment für die Leitungsverbindung mit Weitung VORSICHT Der Druck steigt bei R32 höher an als Weitung an bei R22 (ca. 1,6 mal). Ziehen Sie daher Inneneinheit • 5 WICHTIGE HINWEISE ZU ARBEITEN AN DEN LEITUNGEN die Leitungsverbindungen mit Weitung (1) Staub und Verschmutzung sind restlos zu entfernen (Innenseite der zwischen Innen- und Außeneinheit mit Anschlußleitungen). -
Seite 78: Elektrische Anschlüsse
ELEKTRISCHE ANSCHLÜSSE Die Stromversorgung kann so gewählt werden, dass sie entweder einen Anschluss zum Innen- oder Außengerät bietet. Treffen Sie die entsprechende Wahl und schließen Sie die Stromversorgung und das Anschlusskabel entsprechend der nachfolgenden Anweisungen an. Modell RAS-10PKVSG-E RAS-13PKVSG-E RAS-16PKVSG-E Stromversorgung 50Hz, 220 –... -
Seite 79: Stromversorgung Und Anschluss Des Verbindungskabels
Stromversorgung und Anschluss des Verbindungskabels Eingang der Stromversorgung beim Klemmenblock des Innengeräts (empfohlen) Innengerät Aussengerät Stromversorgungskabel Zu entfernende Isolierung des Klemmenblock Stromversorgungs- verbinden mit L N Stromversorgungskabels kabel Klemmenblock (L N 1 2 3) Massekabel 50 mm 10 mm Massekabel Verbindungs- 10 mm kabel... -
Seite 80: Schaltplan Der Stromversorgung
Schaltplan der Stromversorgung Eingang der Stromversorgung beim Klemmenblock des Innengeräts (empfohlen) Klemmenblock für innen Eingang der Stromversorgung GEHÄUSE INNENGERÄT AUSSENGERÄT Klemmenblock für außen GEHÄUSE ERDUNG Eingang der Stromversorgung bei Klemmenblock des Außengeräts (erhältlich) Klemmenblock für innen GEHÄUSE INNENGERÄT AUSSENGERÄT Klemmenblock für außen Eingang der Stromversorgung... -
Seite 81: Sonstiges
SONSTIGES SONSTIGES Überprüfung auf Gas-Undichtigkeit Probelauf Um den Probelaufmodus (TEST RUN (COOL)) zu einzuschalten, die [RESET]-Taste 10 Sekunden lang gedrükt halten. (Dies wird durch einen Die Aufstellorte für das kurzen Piepton bestätigt.) Innengerät prüfen. OPERATION / RESET Taste Die Aufstellorte für das Außengerät prüfen. - Seite 82 05_1118350131-DE.indd 16 05_1118350131-DE.indd 16 2/15/2560 BE 3:57 PM 2/15/2560 BE 3:57 PM Downloaded from www.Manualslib.com manuals search engine...
