Bedienung

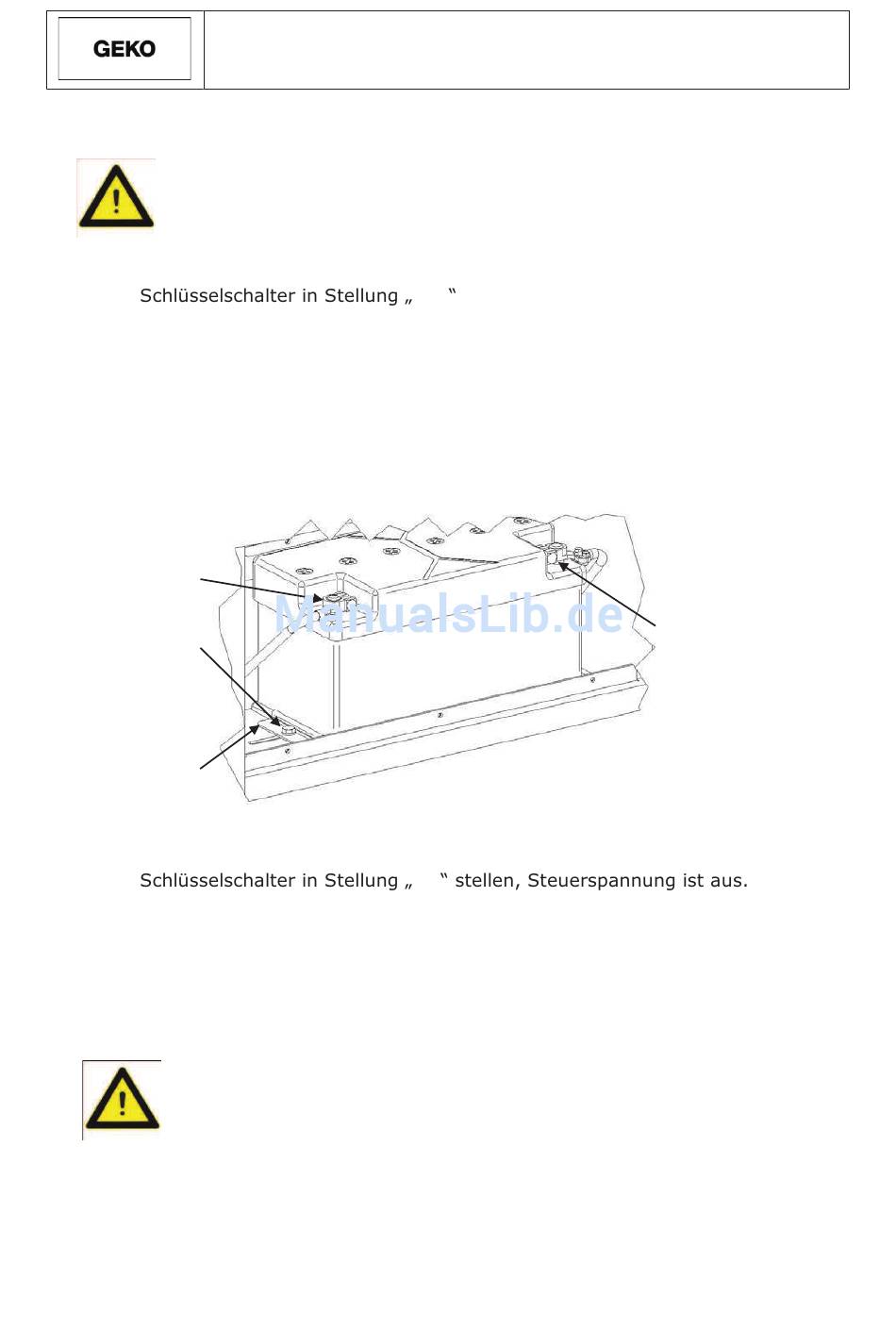

3.9 Batterie aus- und einbauen

Funkenbildung und offenes Feuer in der Nähe der Batterie vermeiden!
Keine Werkzeuge auf die Batterie legen!
(1) Ausbau
-
Schlüssel abziehen und sicher verwahren.
-
-
Generatorseitigen Batteriedeckel (Pos. 17-5) abbauen,
hierzu die 6 Befestigungsschrauben lösen und den Batteriedeckel abnehmen.
-
Minuskabel durch lösen der entsprechenden Anschlussklemme (39-1) von der
Batterie trennen.
-
Pluskabel ebenfalls durch lösen der entsprechenden Anschlussklemme (39-1)
von der Batterie trennen.
-
Haltewinkel (Pos. 39-2) durch lösen der Schraube (Pos. 39-3) entfernen,
Batterie kann nun entnommen werden.
39-1
39-3
39-2
(2) Einbau
-
Schlüssel abziehen und sicher verwahren.
-
-
Generatorseitigen Batteriedeckel (Pos. 17-5) abbauen,
hierzu die 6 Befestigungsschrauben lösen und den Batteriedeckel abnehmen.
-
Batterie mit Haltewinkel (Pos. 39-2) durch festschrauben der Schraube
(Pos. 39-3) fixieren.
Batterieoberflächen mit einem sauberen Lappen säubern.
-
Pole mit Batteriefett oder Vaseline leicht einfetten.
-
Polarität beachten. Das Pluskabel (+) ist rot,
das Minuskabel (-) ist schwarz gekennzeichnet.
Zuerst das Pluskabel, dann das Minuskabel anschliessen.
-
Pluskabel anschließen.
Minuskabel anschließen.
-
Anschlussklemmen (39-1) an die Batteriepole festschrauben.
-
-
Batteriedeckel (17-5) ansetzen und die 6 Befestigungsschrauben festziehen.
OFF (Pos. 20-6) stellen, Steuerspannung ist aus.
Off
38
39-1
